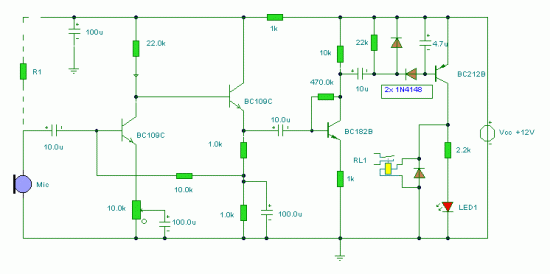

Чувствительный звуковой переключатель может использоваться с динамической вставкой микрофона, как указано выше, или использоваться с электретным (ECM) микрофоном. Если используется ECM, то R1 (показано пунктиром) должны быть включены. Подходящее значение будет составлять от 2,2 до 10 кОм. Два переходника BC109C образуют аудио предусилитель, усиление которого контролируется 10k предустановки. Выход дополнительно усиливается транзистором BC182B. Чтобы предотвратить нестабильность предусилитель отсоединен с помощью конденсатора 100u и 1k резистора.
BC182B выпрямляется двумя диодами 1N4148 и конденсатором 4.7u. Это постоянное напряжение будет непосредственно управляйте транзистором BC212B и управляйте реле и светодиодом. Следует отметить, что эта схема не «защелка». Реле и светодиод работают кратковременно в ответ на звуковые пики.
