Arduino и 8 × 8 светодиодная матрица
Матричные 8 × 8 светодиодные модули теперь широко доступны, и, к счастью, они просты в использовании с нашим любимым Arduino микроконтроллером. Светодиодная матрица может управляться двумя способами (параллельным или последовательным). Здесь мы используем последовательный.

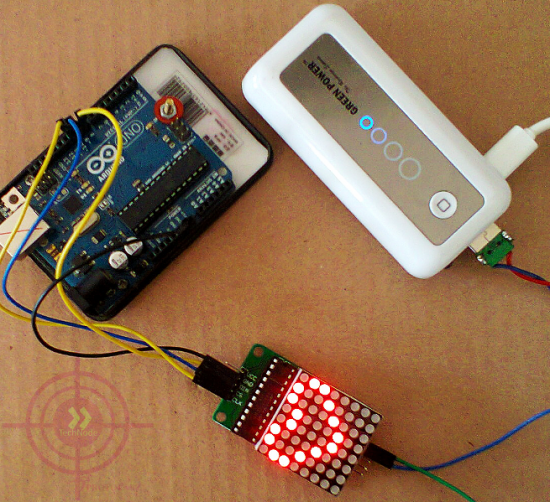

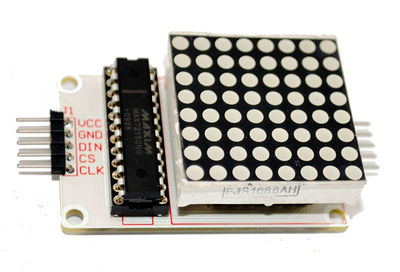

Подключение происходит через микросхему MAX7219, на 8х8 светодиодную матрицу, чтобы отобразить рисунок сердца. MAX7219 - устройство последовательного ввода / вывода для дисплея с общим катодом. Типичный спецификация этого светодиодного модуля показана ниже:
- Рабочее напряжение: DC 4.7V - 5.3V
- Типичный напряжение: 5V
- Рабочий ток: 320 мА
- Максимальная рабочий ток: 2A

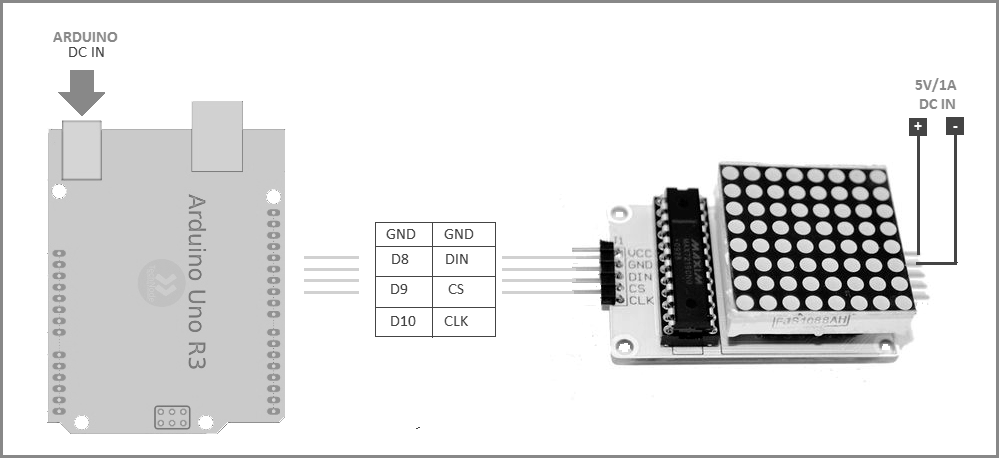

Монтажная схема
Внимание!
Перед включением, убедитесь, что соответствующие провода подключены правильно.

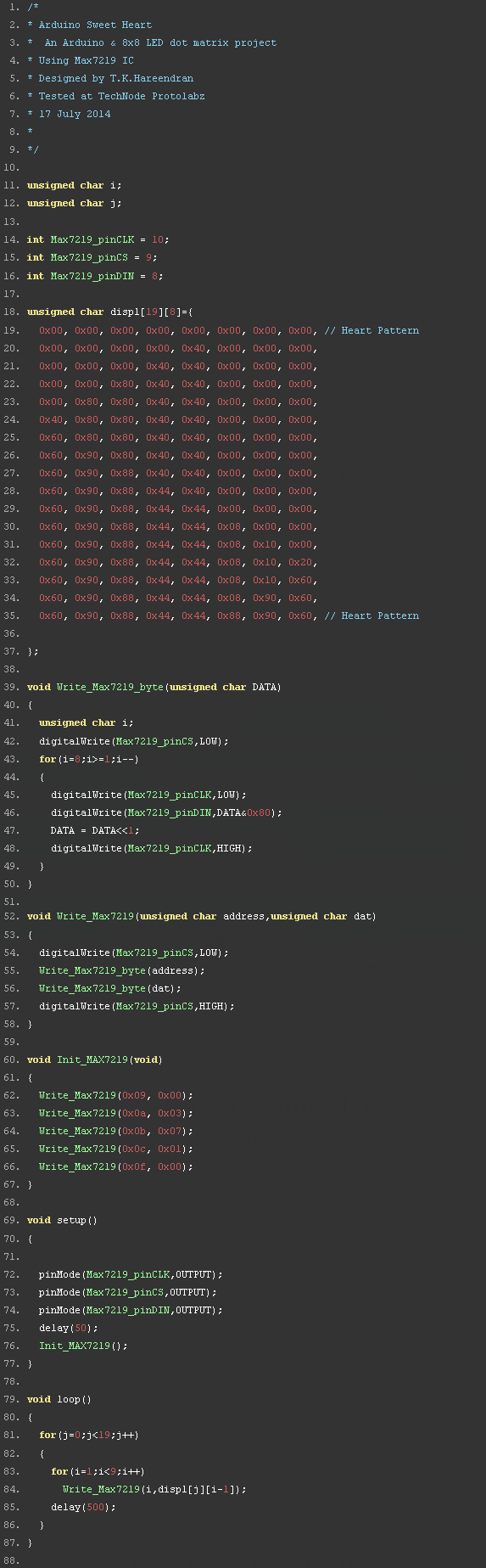

Arduino код
Инструкции по подключению
- Подключите Arduino PIN8 к DIN 8 × 8 LED Matrix
- Подключите Arduino pin9 к CS 8 × 8 LED Matrix
- Подключите Arduino pin10 к CLK 8 × 8 LED Matrix
- Подключите внешний 5В (1А) к VCC 8 × 8 LED Matrix
- Подключите GND внешнего питания 5 В постоянного тока к GND 8 × 8 LED Matrix
