Схема представляет собой таймер обратного отсчета на промежуток 60 секунд. Может питаться от 9В батареи или компактного подходящего сетевой адаптера совместимого с Arduino.

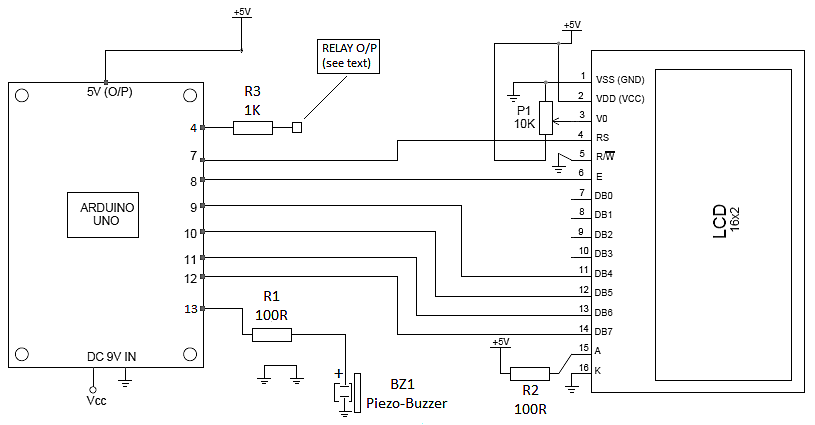

Схема Arduino Timer

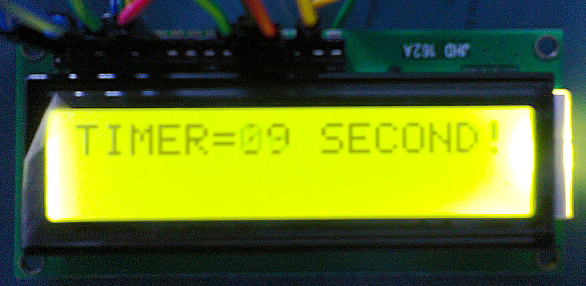

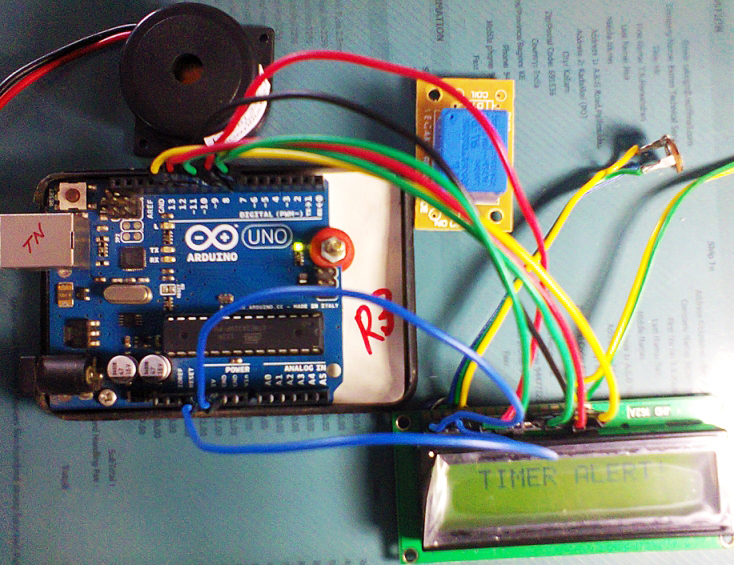

При нажатии кнопки сброса на плате Arduino, таймер начнет работать с обратным отсчетом 60 секунд, как запрограммировано. После того, как таймер обратного отсчета достигнет 0 секунд, включится пьезозуммер (BZ1) и ЖК-дисплей будет мигать "TIMER ALERT!». Дополнительный выход 4 доступный на Arduino позволяет использовать реле. Обратите внимание, что программа таймер сбрасывается каждый раз, когда вы нажимаете кнопку сброса и таймер обратного отсчета начинает работать снова.

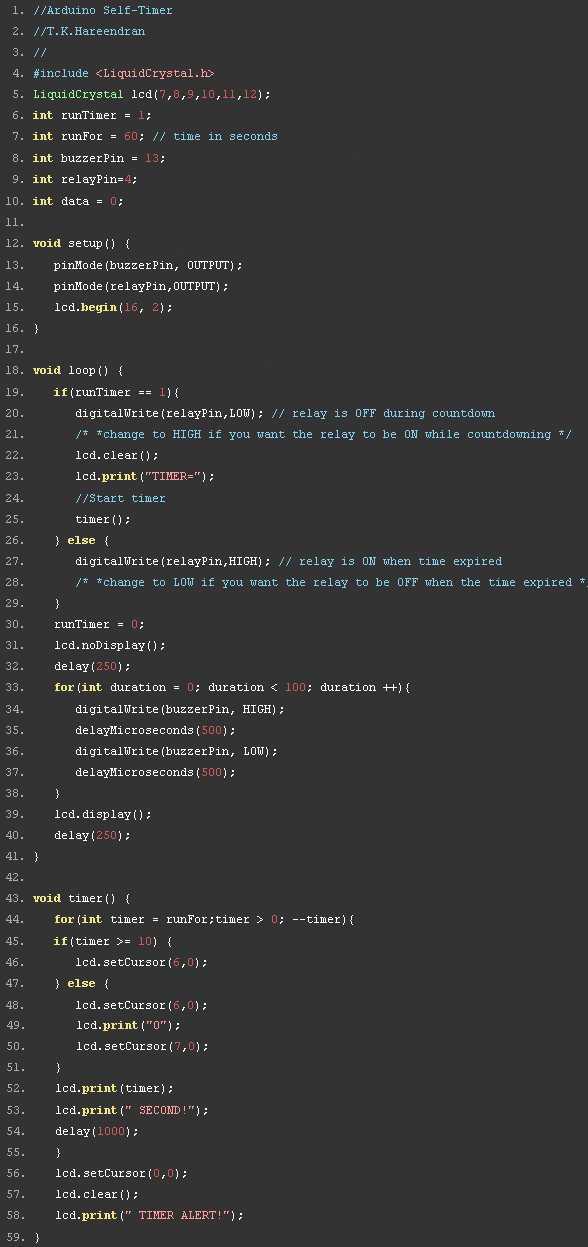

Arduino код
