Arduino и TV выход



Программа поддержки TV входит в библиотеку Arduino, написана  Майлсом Метцером, для создания монохромного композитного видео с одним чипом AVR.  Очень хорошо расписана  здесь .





Все аппаратные проекты , основанные на TVout с открытым исходным кодом совместимы с библиотекой TVOUT поэтому я решил сделать  простой проект по дизайну Hackvision. Моя версия использует одностороннюю печатную плату. В результате, она немного больше, чем версия Hackvision. Я должен был объединить две панели в одну с 6-штырьками. С самого начала, включен USB-последовательный преобразователь, чтобы легко можно было перепрограммировать, но схема по-прежнему включает в себя свой собственный регулятор 5 вольт вместо использования питания 5 Вольт устройства USB.

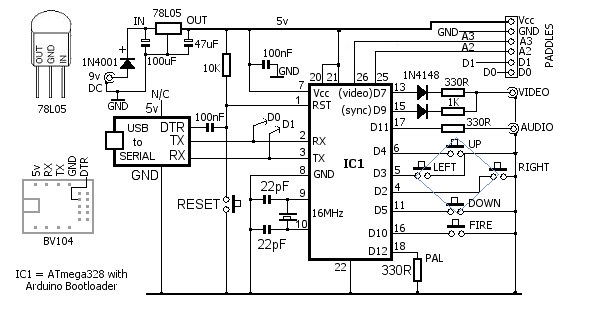

Принципиальная схема





Радиоэлементы



ATmega328 с Arduino Bootloader. 1 х 28-контактный разъем IC. ByVac BV104 USB-последовательный преобразователь. Пять 12мм х 12мм тактильные переключатели. Technobots . Один 6 мм х 6 мм Тактильный переключатель. 2 х 1N4148 диоды. 1 х 1N4001 диод. Регулятор напряжения 1 х 78L05 100мА. 3 х 330 Ом 1/8 ватт резисторы. 1 х 1k 1 / 8 Вт резистор. 1 х 10K 1 / 8 Вт резистор.

2 х 100nF керамических конденсатора. 2 х 22pF керамических конденсатора. 1 х 16МГц  кристалл . 1 х 100uF 16v электролитический конденсатор. 1 х 47UF 16v электролитический конденсатор. 2 х Гнезда. 1 х 2,1 мм разъем питания постоянного тока. 1 х 6- контактный разъем (разъем манипулятор). 1 х 2-контактный разъем (дополнительный разъем Wii Nunchuk).



Прошивка Hackvision использует Arduino digital Pin 12, чтобы определить, является ли стандартный телевизор NTSC или PAL. На схеме Hackvision этот вывод связан непосредственно на массу в PAL областях. Библиотека TVout имеет специфические функции программного обеспечения - начать (режим) и начать (режим, х, у) - установить NTSC или PAL, поэтому есть некоторая гибкость  при использовании digital Pin 12. По этой причине, подсоединил  вывод  через 330оМ; резистор вместо того, чтобы привязать его непосредственно к земле. Это может избавить вывод  от раннего выхода из строя. Аудио выход на digital Pin 11. Так же добавил 330ом; резистор последовательно с выходом..

330 ом; резистор последовательно с видеовыходом на digital Pin 7, чтобы сформировать делитель на75 оМ. Будет восприниматься как «белый». На digital Pin 9, резистор 1K обеспечивает около 300 мВ от делителя, который идет к телевизору, как уровень «черный». А 'низкий' на этом выводе и на digitalPin 7 вместе (то есть 0 вольт) будет приниматься телевизором в качестве сигнала синхронизации.

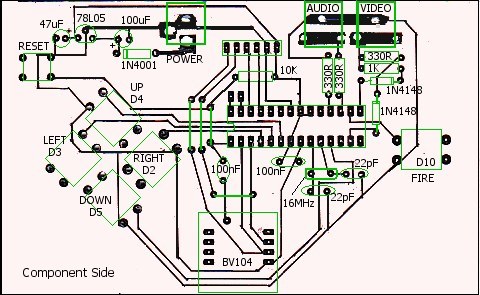

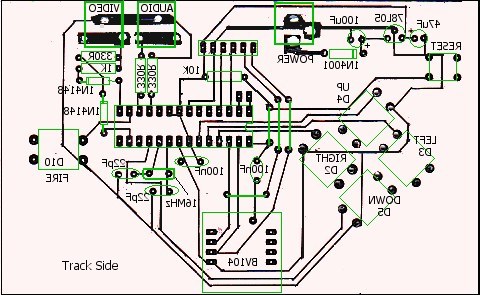

Печатная плата

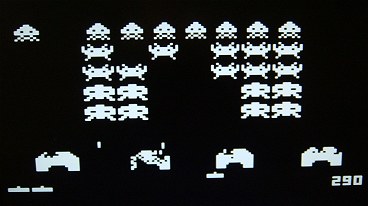

Вывод картинки на экране телевизора
