Асинхронный интерфейс RS485 для PIC на ARDUINO
Проект создан для разработчиков, которые хотят использовать различные щиты Arduino UNO с использованием микроконтроллеров PIC от Microchip. Плата облегчает использование любых 28 ПИН SMD SO PIC микроконтроллеров без кристалла (внутренний генератор). Проект также может быть использован для разработки приложения RS485 с помощью встроенного IC SN75176 IC. Два регулятора обеспечивают выходы постоянного тока 3,3 В и 5 В. ICSP, предназначенный для программирования микросхемы PIC с использованием программатора PICKIT2 / PICKIT3. Встроенный разъем разъема постоянного тока и дополнительный разъем CN2 Header позволяют включить питание платы. Входное питание 7V-15V DC. Эта плата была протестирована с использованием микросхемы PIC16F886. Переключатель SW1 помогает сбросить плату. Пожалуйста, обратитесь к верхней части печатной платы для Arduino Vs. Конфигурация Pin микрочипа.
Особенности
o Питание 7-15 В постоянного тока
o Коннектор ICSP IC3 для программирования
o Переключатель сброса SW1
o Разъем постоянного тока CN4 - Вход питания постоянного тока 7-15 В постоянного тока
o Вход питания постоянного тока CN2 7-15 В
o CN1 RS485 Связь
o Индикатор питания D2

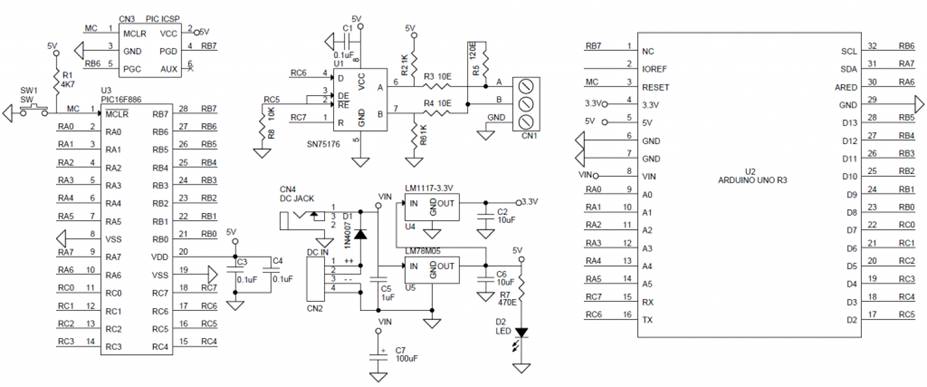

Схема

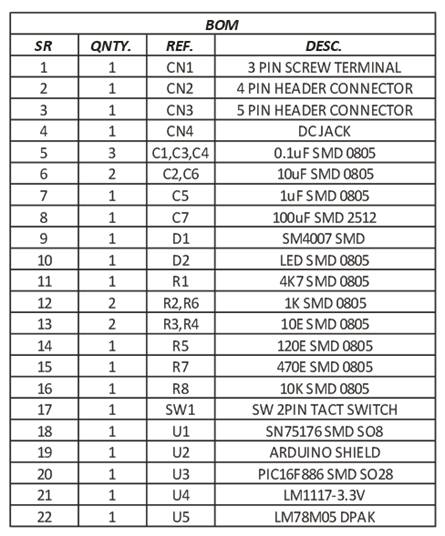

Список деталей

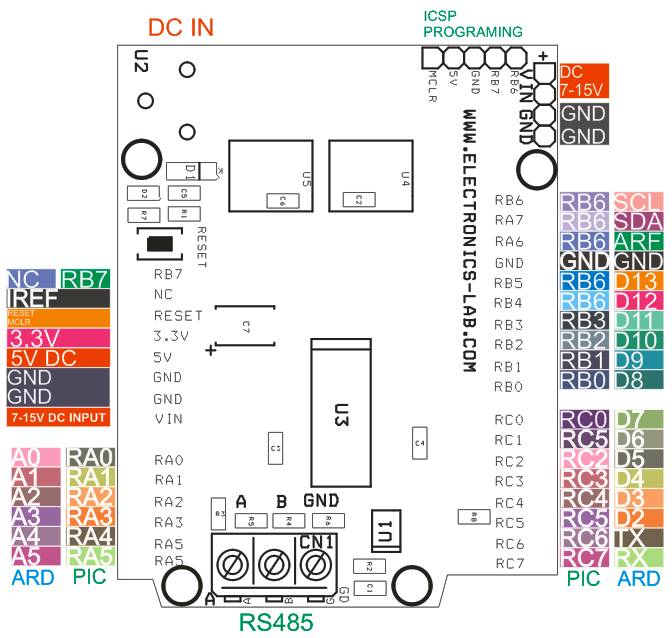

Расположение выводов
Фото

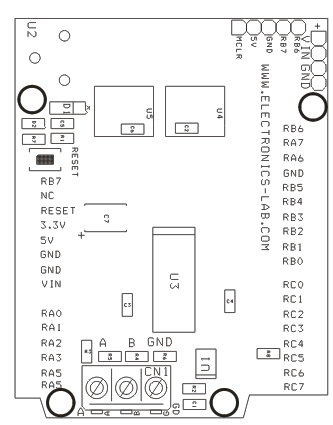

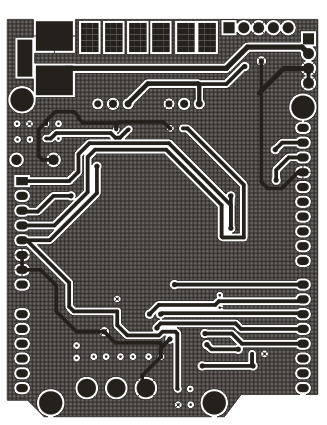

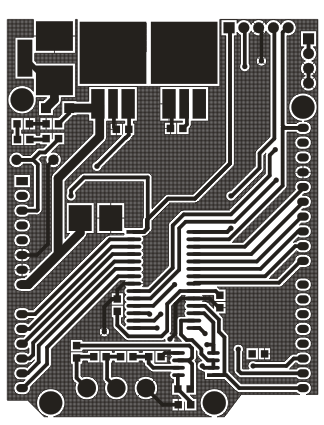

печатная плата
Скачать материалы к статье
