Визуальные java-апплеты
Прекрасно иллюстрируют электрические процессы.
Опубликованы в flv, только для ознакомления

Выделенные светло-синиим цветом элементы являются активными.
С них снимаются основные электрические характеристики
(осциллограммы, графики,и.т.д) показанные внизу апплета.

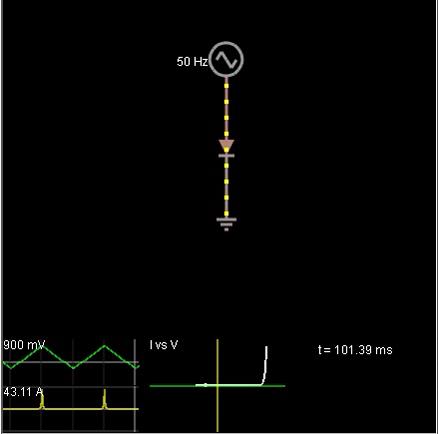

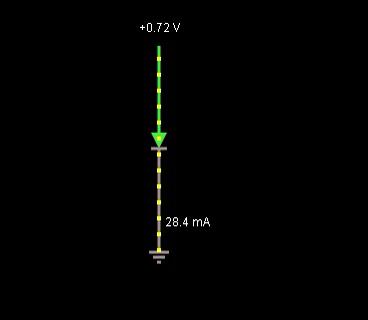

Демонстрация работы диода. Для резистора, ток и напряжение пропорциональны (по закону Ома). А вот для диода, ток и напряжение имеют экспоненциальные отношения.

Пример показывает I / V кривую диода. В нижнем левом углу, напряжение показано зеленым, и ток желтым цветами. В нижнем правом углу приведен график зависимости тока от напряжения (кривая I / V).

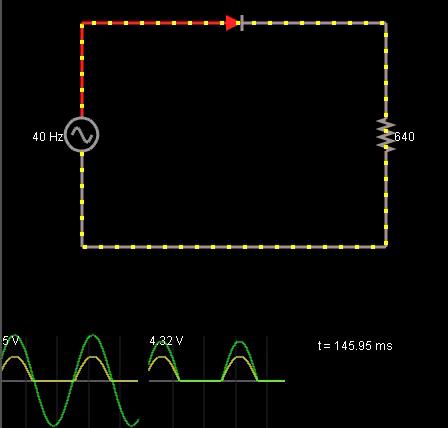

Схема использует диод как устройство, которое проводит ток только в одном направлении. На входе переменный ток, при "выпрямлении" на выходе отрицательная полуволна удаляется.

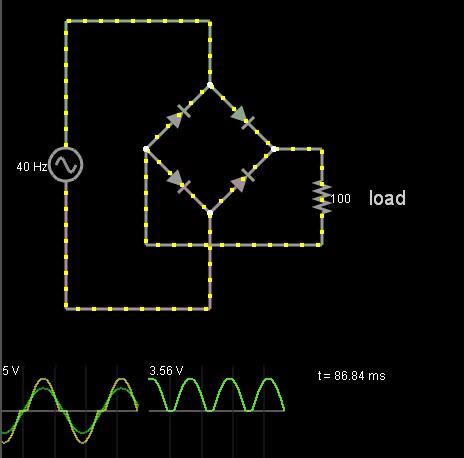

Четыре диода подключены по мостовой схеме, чтобы исправить обе половинки входной синусоиды.

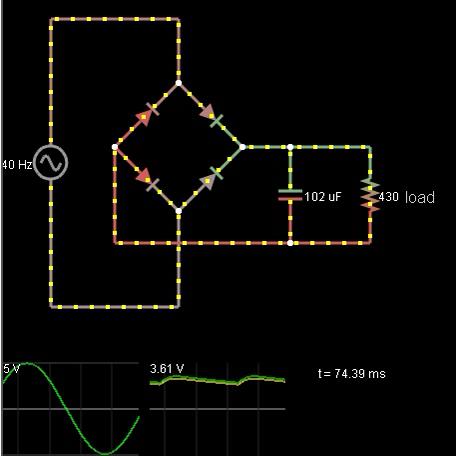

Схема преобразует переменный ток в постоянный с использованием двухполупериодного выпрямителя и конденсатора для фильтрации выходного сигнала.

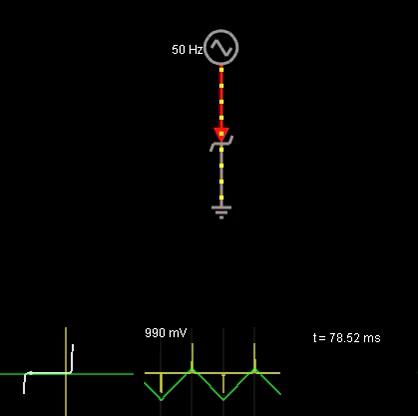

Ролик показывает стабилитрон, который позволяет току течь в обратном и прямом направлении. График внизу слева показывает напряжение в зависимости от тока. Ток течет в прямом направлении примерно при 800 мВ, и в обратном направлении при -5.6 В.

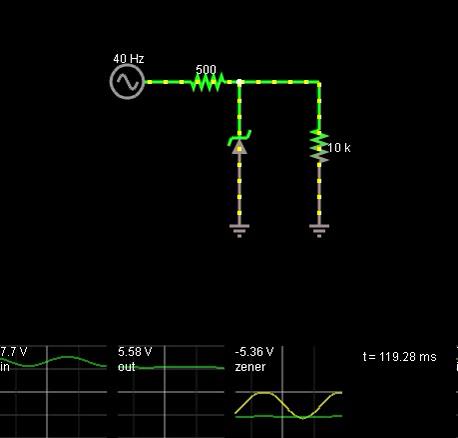

Видео показывает стабилитрон используемый в качестве опорного напряжения. Стабилитрон смещен в обратном направлении, предотвращая превышение выходного напряжения (5,6 В).

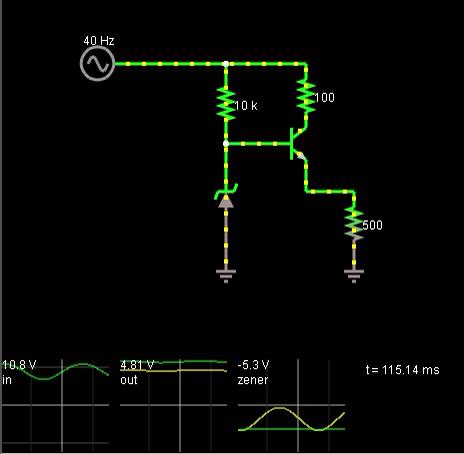

Стабилитрон используется в качестве опорного напряжения. Последовательно с ним был добавлен резистор, уменьшающий ток (и рассеиваемую мощность), что позволяет получить более высокой выходной ток

br />

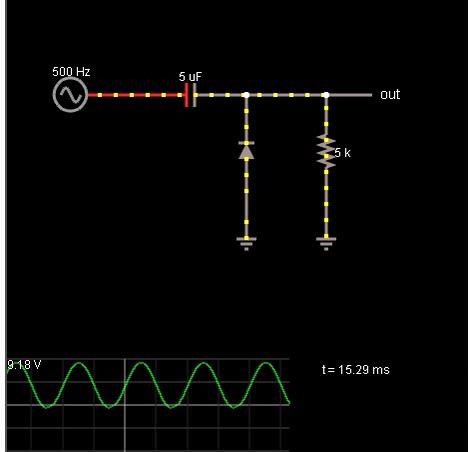

DC восстановление. Схема использует диод для входного сигнала переменного тока и переводит его (в основном) в положительное напряжение.
