Визуальные java-апплеты
Прекрасно иллюстрируют электрические процессы.
Опубликованы в flv, только для ознакомления

Выделенные светло-синиим цветом элементы являются активными.
С них снимаются основные электрические характеристики
(осциллограммы, графики,и.т.д) показанные внизу апплета.

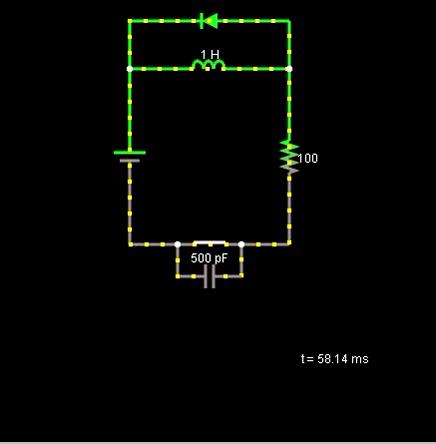

Блокирование индуктивной отдачи. Апплет показывает, как индуктивная отдача может быть заблокирована диодом.

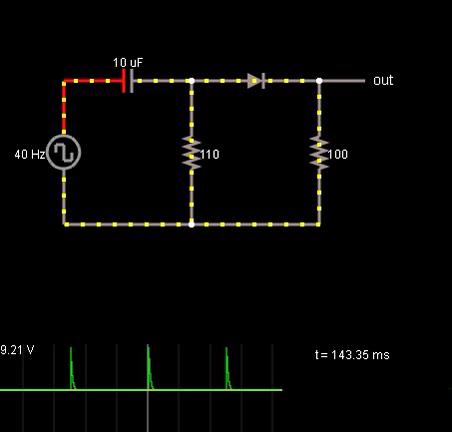

Эта схема используется дифференциатор и диод для создания положительных скачков напряжения.

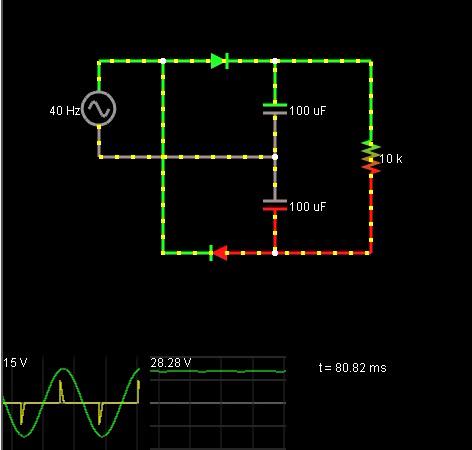

Удвоитель напряжения . Схема использует диоды и конденсаторы для генерации 28 V от входного сигнала 15 V. Ток от входа протекает через верхний диод в одном направлении, для зарядки верхнего конденсатора; диод предотвращает разрядку конденсатора когда входной сигнал становится отрицательным. Нижняя диод / конденсатор пара работает так же для отрицательной части входного цикла.

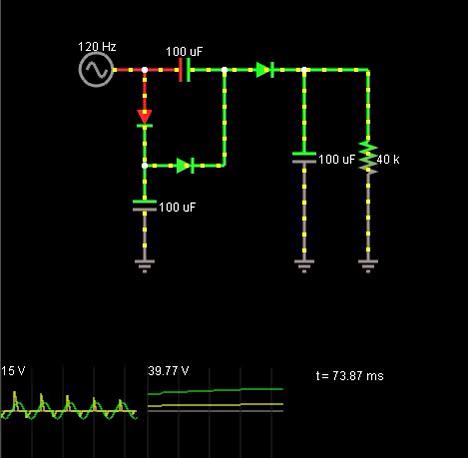

Утроитель напряжения. Эта схема использует диоды и конденсаторы для генерации 42 V от входного сигнала 15 V.

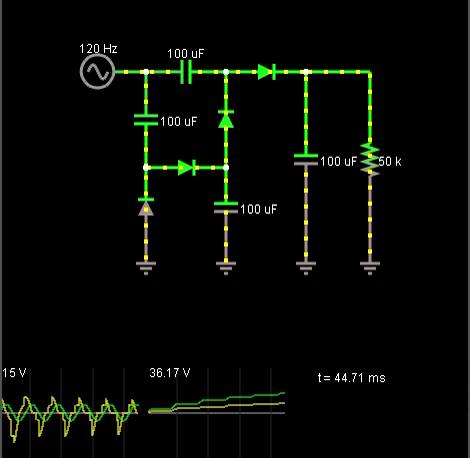

Учетверитель напряжения. Схема использует некоторые диоды и конденсаторы для генерации 57 V от входного сигнала 15 V.

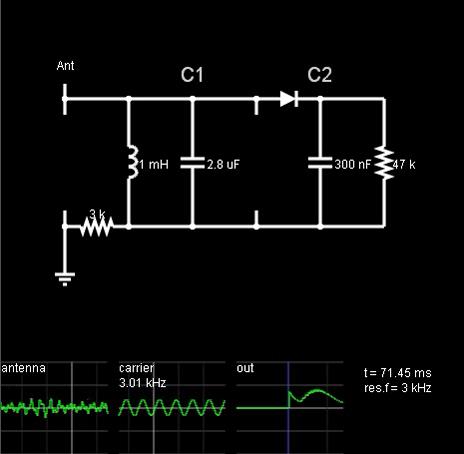

Радио приемник AM, без усилителя. Катушка индуктивности и конденсатор C1 настроены на 3 кГц (частота показана в нижнем правом углу, как "res.f"). Диод детектирует сигнал (12 Гц синусоидальный в этом примере), а С2 сглаживает. Экспериментируя со значением емкости С1, вы можете выбрать две другие несущие "станций" на 2,71 кГц и 2,43 кГц.

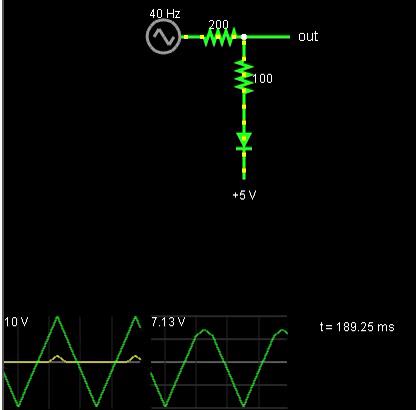

Схема использует диод чтобы обрезать верхнюю часть входной треугольной волны. Осциллограмма напоминает форму клиппера. От 5,7 V, ток протекает через диод и резистор, что уменьшает выходное напряжение пропорционально.





Конвертер треугольных волн в синусоидальные. Схема использует серию диодов, чтобы обрезать верхнюю часть входного треугольной волны, так что это больше похоже на синусоидальную волну. Диоды в паре, обрезают обе отрицательные и положительные части волны. Делитель напряжения выбирает напряжение отсечения.

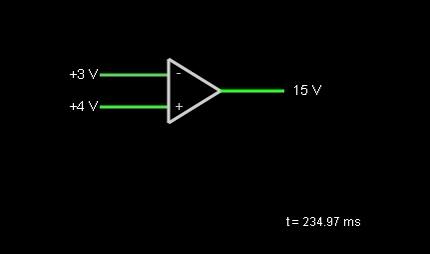

Простая демонстрация работы операционного усилителя (ОУ), который имеет два входа. ОУ значительно усиливает разницу между двумя входами, и выводит результат (+15в или -15в).
