Визуальные java-апплеты
Прекрасно иллюстрируют электрические процессы.
Опубликованы в flv, только для ознакомления
Выделенные светло-синим цветом элементы являются активными.
С них снимаются основные электрические характеристики
(осциллограммы, графики,и.т.д) показанные внизу апплета.

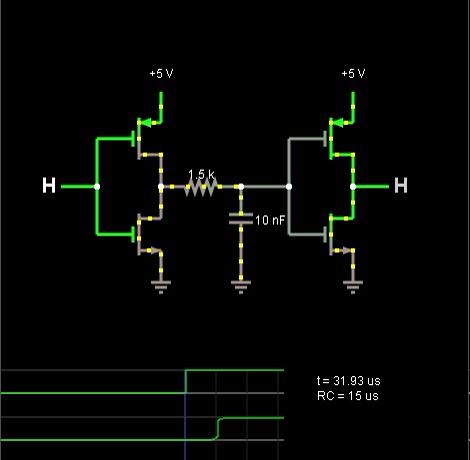

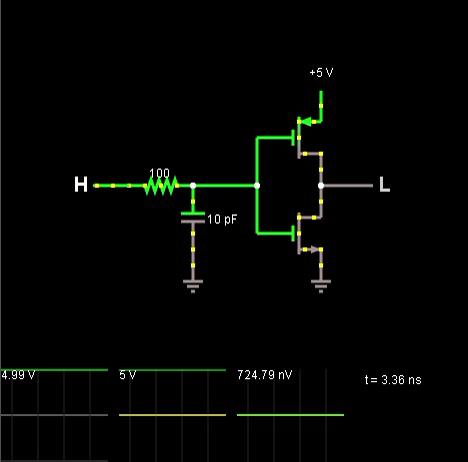

Инвертор КМОП (замедленный переход).Преобразователь с фильтром на входе, изменяет состояние более медленно. Всплеск тока идет через инвертор, когда вход находится в переходном состоянии, в результате чего затвор изменяет состояние.

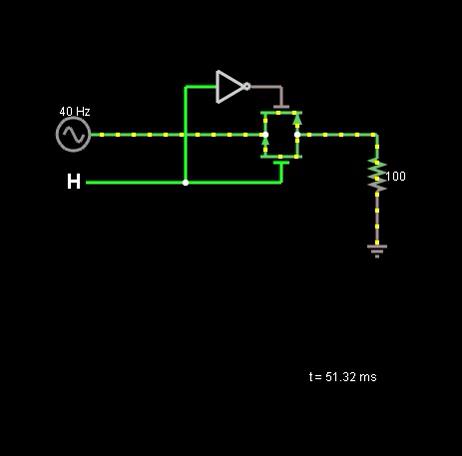

Затвор действует как переключатель. Когда входной переключатель имеет высокий уровень, 40 Гц сигнал может проходить через вентиль передачи. Когда входной переключатель низкий, вентиль действует как разомкнутая цепь.

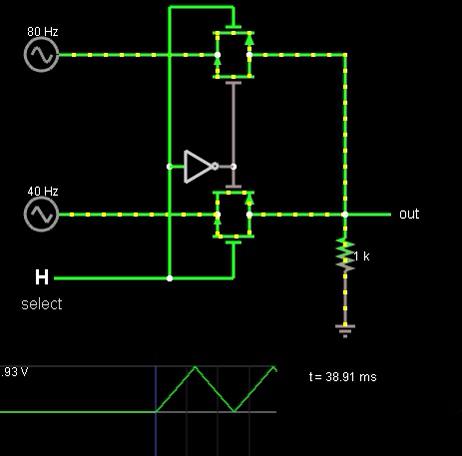

КМОП мультиплексор. Схема использует два вентиля, чтобы сформировать мультиплексор. Соединяет один из двух входов на выход, в зависимости от выбора входа.

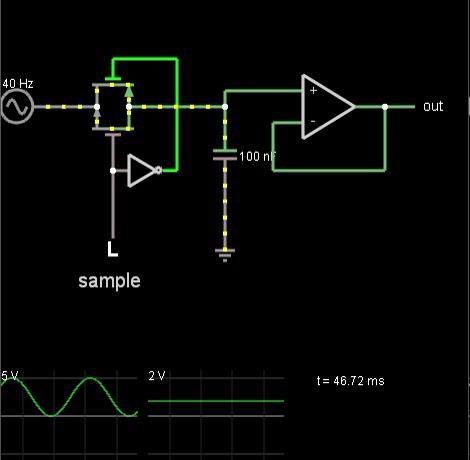

Выборка и удерживание (хранение). Когда входной является высоким, выход такой же, как и вход. Когда входная выборка мала, выход остается постоянным.
В этом примере используется два инвертора КМОП и фильтр нижних частот, чтобы сформировать задержки буфера. Изменения появляется на выходе, задержка около 10 микросекунд.

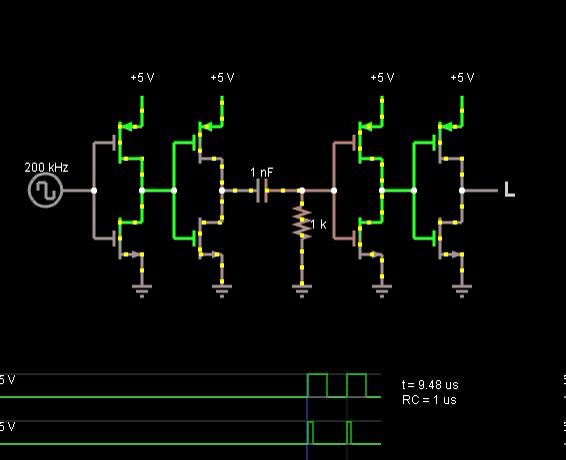

Этот пример использует четыре КМОП инвертора (два буфера) и фильтр высоких частот, чтобы сформировать ведущий детектор края. Когда вход вносит позитивный переход, выход переходит в высокое состояние кратковременно и затем возвращается к низкому.

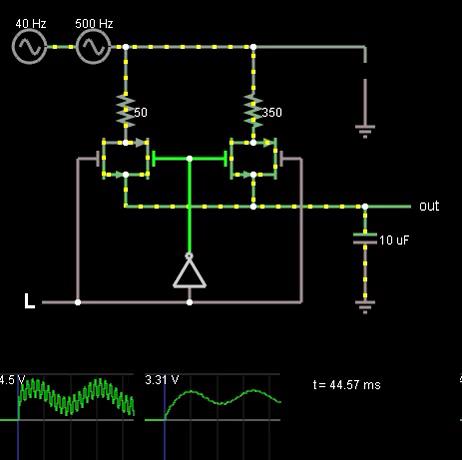

Переключаемый Фильтр. Пример использует мультиплексор, чтобы создать фильтр с выбираемой частотой среза.Вход в левом нижнем углу управляет отсечкой.

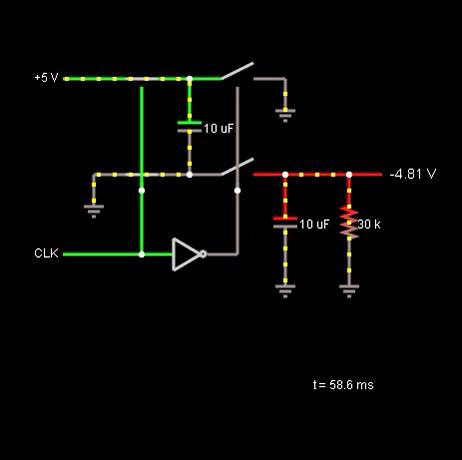

Инвертор напряжения. Этот пример использует четыре аналоговых переключателя (затвора), чтобы инвертировать входное напряжение. Когда уровень высок, входное напряжение заряжает конденсатор. Когда низок, напряжение на этом конденсаторе используется для зарядки другого конденсатора, в результате чего выходное напряжение близко к отрицательному входному напряжению.

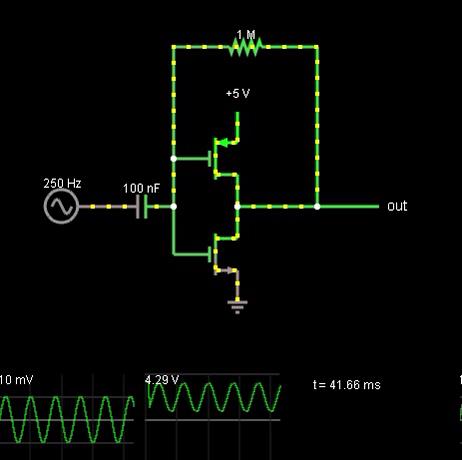

Инвертор усилитель. Ролик показывает, как преобразователь КМОП может быть использован в качестве усилителя. Инвертор имеет большой (отрицательный) выход при его входе до 2,5 В. С выхода, подключенного к входу, эта схема усиливает свой входной сигнал в 150х.
