Визуальные java-апплеты
Прекрасно иллюстрируют электрические процессы.
Опубликованы в flv, только для ознакомления

Выделенные светло-синиим цветом элементы являются активными.
С них снимаются основные электрические характеристики
(осциллограммы, графики,и.т.д) показанные внизу апплета.

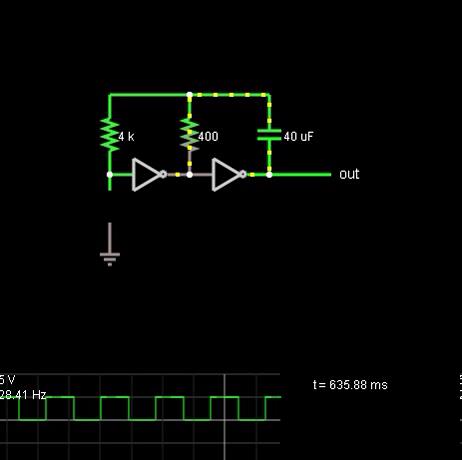

Инвертор генератор. Этот пример показывает, как два инвертора КМОП могут служить в качестве генератора, используя обратную связь.

>

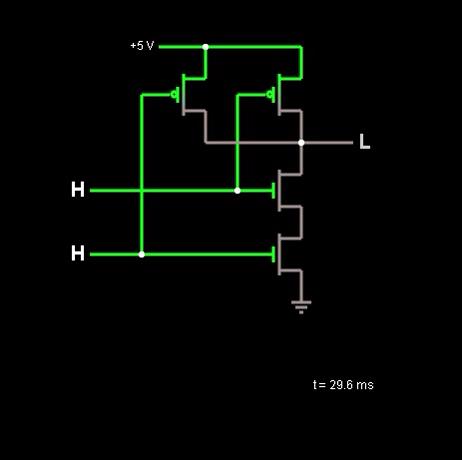

Операция И-НЕ Мнемоническое правило для И-НЕ с любым количеством входов звучит так: На выходе будет: «1» тогда и только тогда, когда хотя бы на одном входе действует «0», «0» тогда и только тогда, когда на всех входах действуют «1»

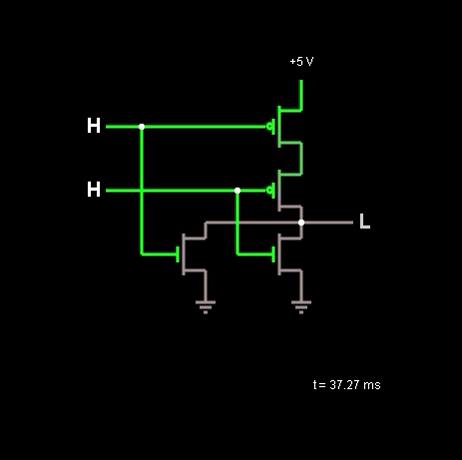

Элемент "НЕ-ИЛИ". Мнемоническое правило для ИЛИ-НЕ с любым количеством входов звучит так: На выходе будет: «1» тогда и только тогда, когда на всех входах действуют «0», «0» тогда и только тогда, когда хотя бы на одном входе действует «1»

"Исключающее ИЛИ". Мнемоническое правило для суммы по модулю 2 с любым количеством входов звучит так: На выходе будет: «1» тогда и только тогда, когда на входе действует нечётное количество , «0» тогда и только тогда, когда на входе действует чётное количество Словесное описание: "истина на выходе - только при истине на входе1, либо только при истине на входе 2".

Триггер (триггерная система) — класс электронных устройств, обладающих способностью длительно находиться в одном из двух устойчивых состояний и чередовать их под воздействием внешних сигналов. Каждое состояние триггера легко распознаётся по значению выходного напряжения.

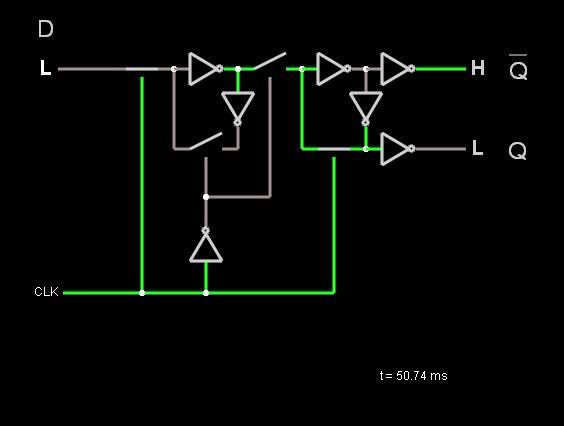

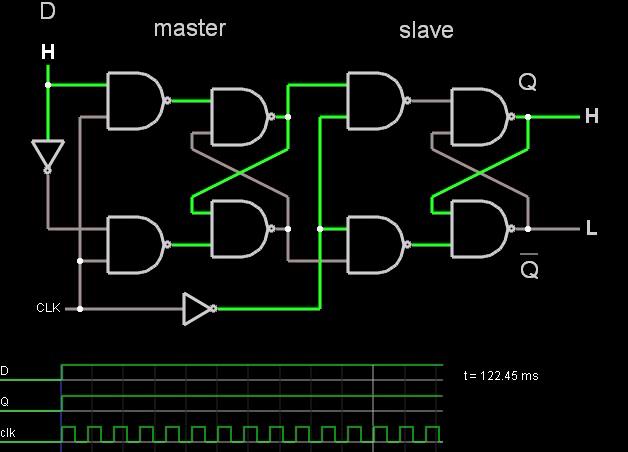

D-триггером называется триггер с одним информационным входом, работающий так, что сигнал на выходе после переключения равен сигналу на входе D до переключения, т. е. Qn+1=Dn Основное назначение D-триггеров - задержка сигнала, поданного на вход D. Он имеет информационный вход D (вход данных) и вход синхронизации С. Вход синхронизации С может быть статическим (потенциальным) и динамическим. У триггеров со статическим входом С информация записывается в течение времени, при котором уровень сигнала C=1. В триггерах с динамическим входом С информация записывается только в течение перепада напряжения на входе С.

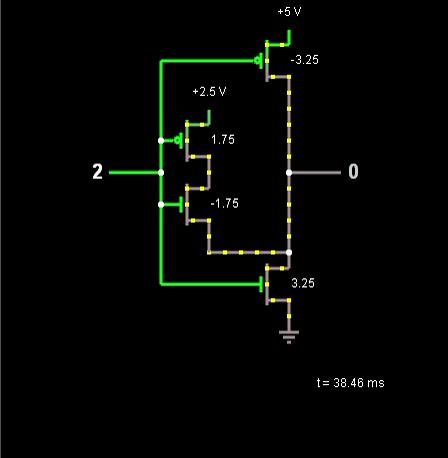

Инвертор троичной логики. Это пример тройного логического элемента, реализован с использованием МОП-транзисторов, что имеют указанные пороговые напряжения. Вход имеет три состояния: 0 (земля), 1 (2,5 В) и 2 (5 В). Преобразователь; если вход X, выход 2-х. При входе 2, n-MOSFET тянет выход на землю (всякий раз, когда напряжение затвора 3,25 В или выше). При входе 0, транзистор выключается, и р-МОП дает на вывод 5 В (когда затвор находится ниже 5 V-3,25 V, или 1,75 В). Когда вход 1, МОП-транзисторы в правой части выключены, но на левой выход 2,5 В.
