Визуальные java-апплеты
Прекрасно иллюстрируют электрические процессы.
Опубликованы в flv, только для ознакомления
Выделенные светло-синим цветом элементы являются активными.
С них снимаются основные электрические характеристики
(осциллограммы, графики, и.т.д) показанные внизу апплета.

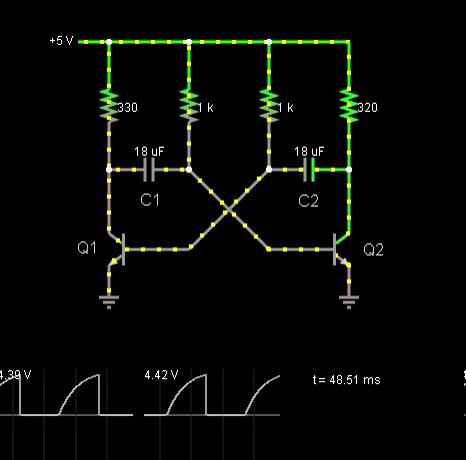

Нестабильный мультивибратор (астабильный), который не имеет устойчивого состояния. Состоит из двух сопротивлений (R1 и R3), и транзистора N-P-N (Q1). Другой каскад состоит из двух других сопротивлений (R2 и R4) и N-P-N транзистора (Q2). Конденсаторы С1 и С2 являются конденсаторами связи.

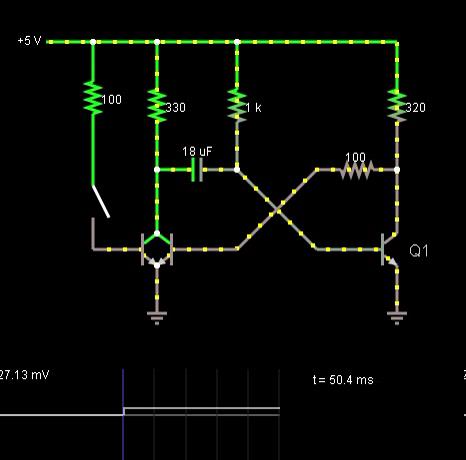

Моностабильный мультивибратор имеет только одно устойчивое состояние. Только один внешний триггерный импульс подается, и он подается на базу транзистора Q2, чтобы отсечь транзистор. Выход транзистора Q1 связан через конденсатор (С1) с базой транзистора Q2.

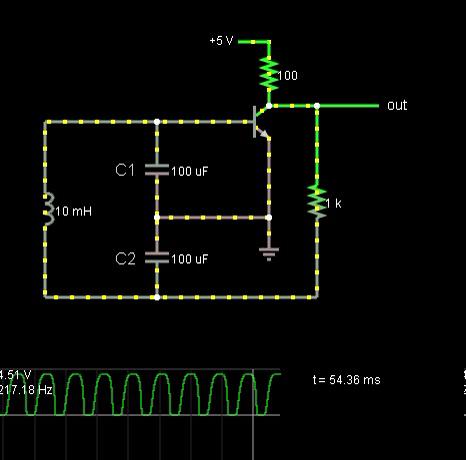

Трехточечный генератор с емкостной обратной связью (генератор Колпитса). Использует схему LC в сочетании с транзистором для обратной связи. Катушка и два конденсатора образуют резонансный контур LRC. Ток движется вперед и назад, чтобы зарядить и разрядить конденсаторы через индуктивность. Транзистор усиливает колебания и предотвращает затухание. Транзистор не может проводить до тех пор, пока С1 не поднимется до 680mV. Когда транзистор выключен, выход составляет около 4,5 В. Ток из резистора 1k и С2 поступает на индуктивность. В ней замедляется, а затем восстанавливается, снова идет на зарядку С1. Когда он заряжен, транзистор проводит, в результате чего на выходе низкий уровень.

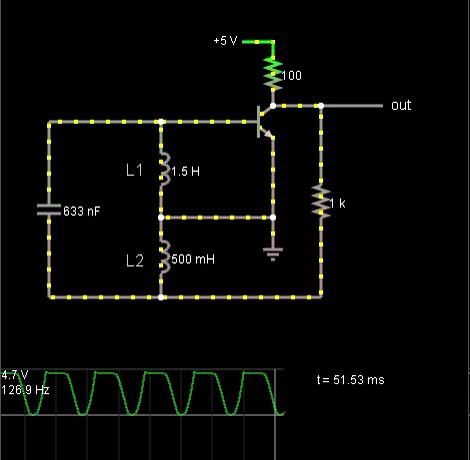

Трехточечный генератор с индуктивной обратной связью. Генератор Хартли. Использует схему LC в сочетании с транзистором для обратной связи. Катушка и два конденсатора образуют резонансный контур LRC. Ток движется вперед и назад, чтобы зарядить и разрядить конденсаторы через индуктивность. который использует схему LC в сочетании с транзистором для обратной связи. Транзистор не может проводить, пока на базе не будет примерно 680mV. Когда транзистор выключен, выход составляет около 4,7 В. Ток от 1k резистора проходит в землю через L2. Без каких-либо изменений ток продолжает течь через конденсатор и L1. Это дает базе транзистора напряжение, в результате чего на выходе низкий уровень. После того как на базе напряжение высокое, ток через L1 и L2 начинает идти обратно. Конденсатор разряжается, напряжение на базе снова, транзистор выключается (высокий выход).

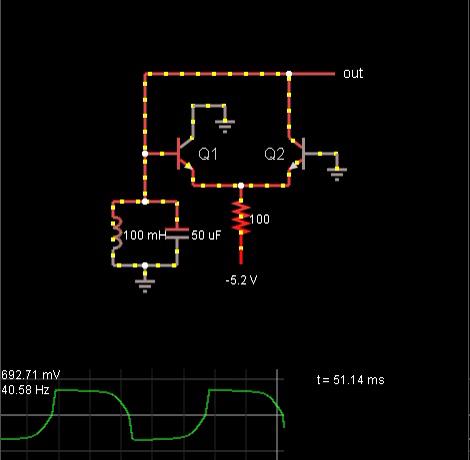

Автогенератор LC. Когда генератор запускается ток поступает из конденсатора (не заряжается, пока напряжение на нем достаточно большое), чтобы получить ток через катушку индуктивности. Выходное напряжение поднимается (напряжение катушки индуктивности снижается), проводит ток через Q2.Катушка не будет давать ток, напряжение на ней (выходное напряжение) поднимается, заряжает конденсатор. После того, как напряжение оказывается положительным, Q1 начинает проводить, что повышает напряжение двух связанных эмиттеров и закрывает Q2. После того, как напряжение на выходе примерно 690mV, Q1 берет весь ток от катушки индуктивности, так что напряжение на конденсаторе (и индуктивности) максимально. Если ток через катушку максимален, напряжение падает. В конце концов выходное напряжение становится отрицательным, отключает Q1 и включается Q2. Q2 не берет много тока базы, пока выходное напряжение около -690 мВ. В этот момент, цикл начинается снова.

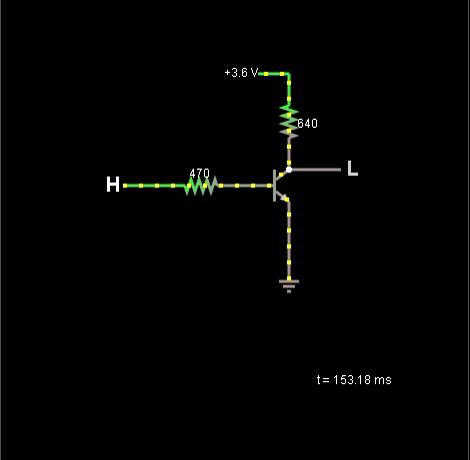

br />Выключатель биполярного транзистора - самые простые ворота RTL (инвертор или «НЕ» ворота) осуществление логического отрицания. Реализуется с помощью логики резистор транзистор. Когда вход высокий, выход низкий, и наоборот.

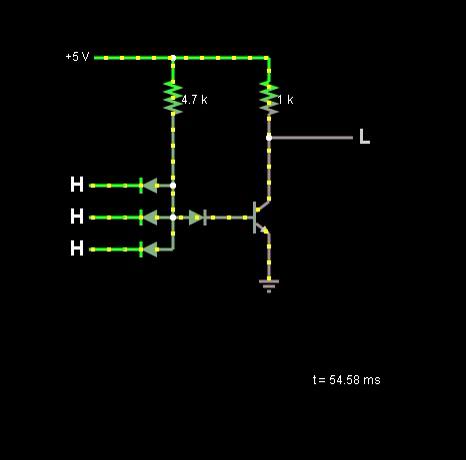

Мнемоническое правило для И-НЕ с любым количеством входов звучит так: На выходе будет: «1» тогда и только тогда, когда хотя бы на одном входе действует «0», «0» тогда и только тогда, когда на всех входах действуют «1»

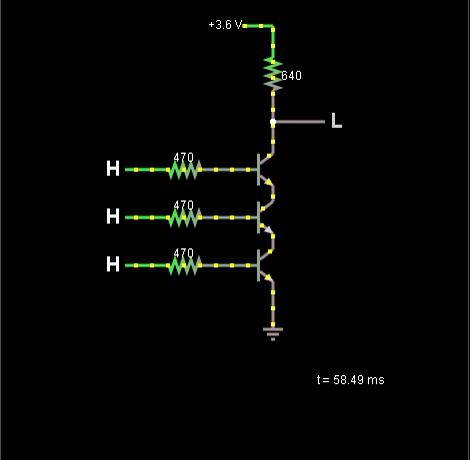

Мнемоническое правило для И-НЕ с любым количеством входов звучит так: На выходе будет: «1» тогда и только тогда, когда хотя бы на одном входе действует «0», «0» тогда и только тогда, когда на всех входах действуют «1»

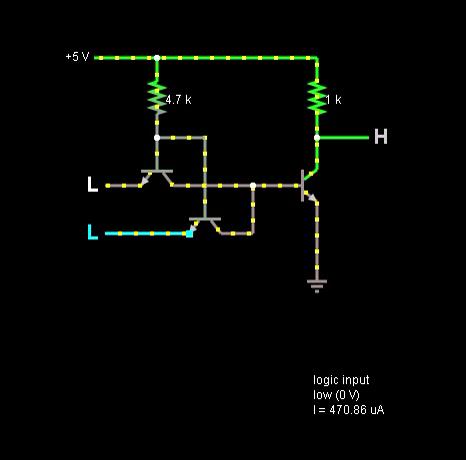

«И-НЕ». Это логический элемент реализуется с помощью транзисторно-транзисторная логики. Нажмите на входах на левой для переключения их состояния. Когда все входы высокие, выход низкий; в противном случае, выход высокий. Когда оба входа высоки, оба транзистора слева в обратном активном состоянии. Ток течет через резистор 4.7K через базу и коллектор этих транзисторов, а затем через базу транзистора справа, насыщает его выход с землей. Когда оба входа низкие, идет к земле через резистор 4.7K и базу транзисторов слева. Коллекторное напряжение достаточно низко, так что малый ток протекает через базу транзистора справа. Это позволяет, транзистору выключаться, в результате чего выход до 5 В. Мнемоническое правило для И-НЕ с любым количеством входов звучит так: На выходе будет: «1» тогда и только тогда, когда хотя бы на одном входе действует «0», «0» тогда и только тогда, когда на всех входах действуют «1»
|
|
