Библиотека 21
Визуальные java-апплеты
Прекрасно иллюстрируют электрические процессы.
Опубликованы в flv, только для ознакомления
Выделенные светло-синим цветом элементы являются активными.
С них снимаются основные электрические характеристики
(осциллограммы, графики, и.т.д) показанные внизу апплета.
![](http://www.junradio.com/videos/apl1/139.jpg)

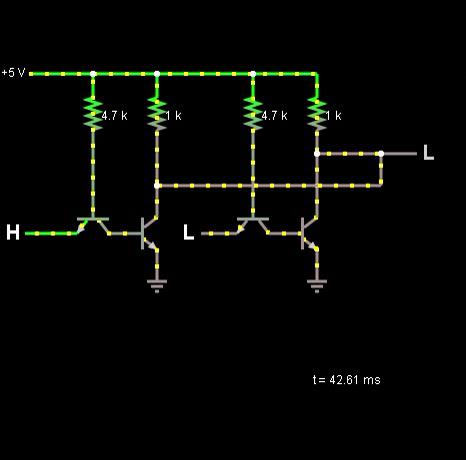

Элемент "НЕ" реализован с использованием транзисторно-транзисторной логики. Когда один из входов низкий, самый простой путь к земле через 4.7K резистор на базу транзистора под ним и на вход. Напряжение коллектора транзистора достаточно низко, малый ток протекает через базу транзистора справа. Транзистор выключен. Если оба входа низки, оба транзистора, подключенные к выходу выключены, а выход 5 В. Когда один из входов высок, транзистор справа от него в обратном активном состоянии.Ток течет через резистор 4.7K на базу и коллекторы этих транзисторов, а затем через базу транзистора справа.
![](http://www.junradio.com/videos/apl1/140.jpg)

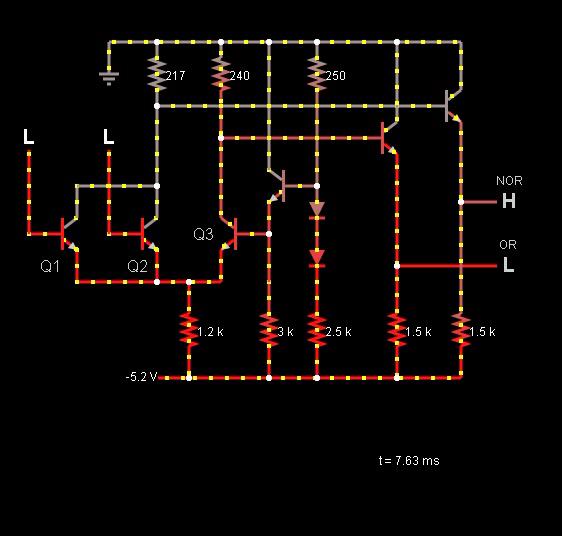

Эмиттерно-связанная логика «НЕ ИЛИ». Элемент "НЕ-ИЛИ".
Мнемоническое правило для ИЛИ-НЕ с любым количеством входов звучит так: На выходе будет:
«1» тогда и только тогда, когда на всех входах действуют «0»,
«0» тогда и только тогда, когда хотя бы на одном входе действует «1»
![](http://www.junradio.com/videos/apl1/141.jpg)

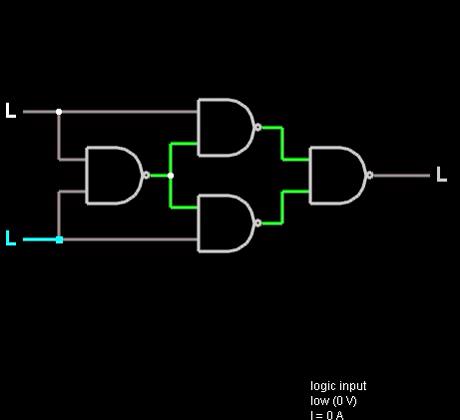

"Исключающее ИЛИ". Выходы высокие, когда только один входов высокий, но не оба.
![](http://www.junradio.com/videos/apl1/142.jpg)

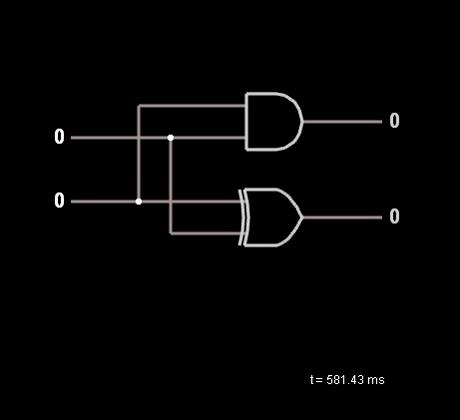

Половинный сумматор, добавляет два двоичных числа и производит двузначный бинарный результат.
![](http://www.junradio.com/videos/apl1/143.jpg)

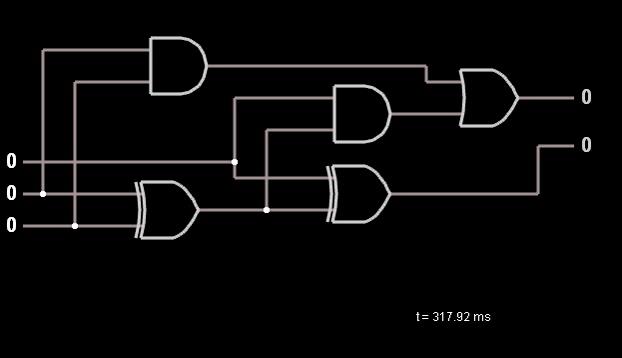

Полный сумматор. Добавляет три двоичных числа и производит двузначный бинарный результат.
![](http://www.junradio.com/videos/apl1/144.jpg)

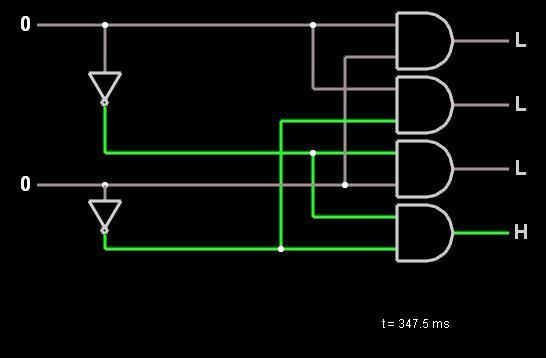

1-из-4 декодер / демультиплексор. Схема вводит двухзначный двоичный номер и использует его, чтобы принести на один из четырех выходов высокий уровень.
![](http://www.junradio.com/videos/apl1/145.jpg)

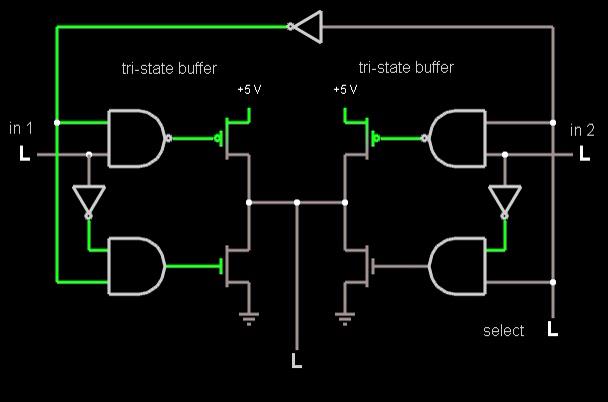

Схема мультиплексора 2-в-1.
![](http://www.junradio.com/videos/apl1/146.jpg)

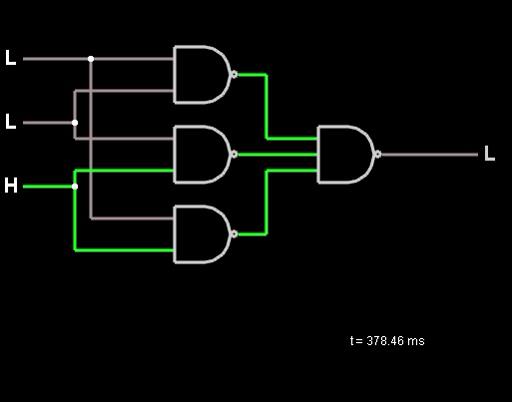

Мажоритарная логика (логика большинства). Схема выводит высокий уровень, если большинство из входов высокие.
![](http://www.junradio.com/videos/apl1/147.jpg)

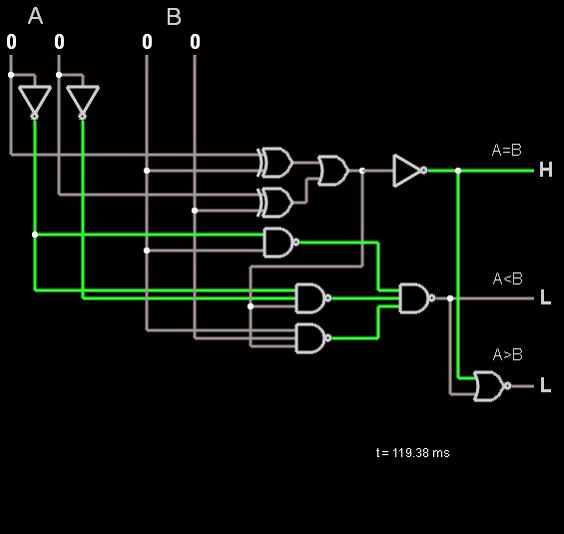

2-разрядный компаратор. Эта схема сравнивает два 2-разрядных двоичных числа.
