Визуальные java-апплеты
Прекрасно иллюстрируют электрические процессы.
Опубликованы в flv, только для ознакомления

Выделенные светло-синим цветом элементы являются активными.
С них снимаются основные электрические характеристики
(осциллограммы, графики,и.т.д) показанные внизу апплета.

br />

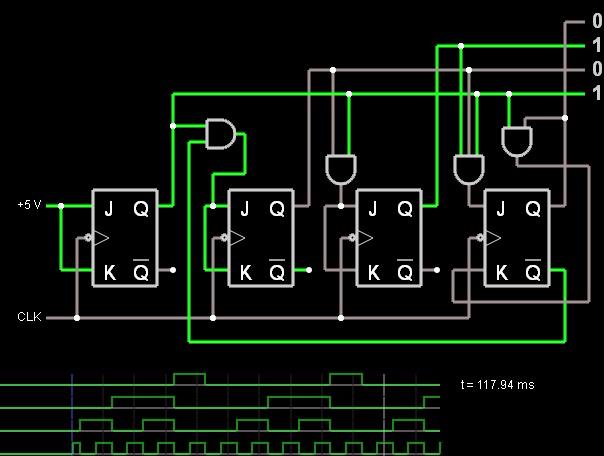

4-разрядный десятичный счетчик. Он считает до 9 (1001 в двоичном), а затем снова начинается с 0.

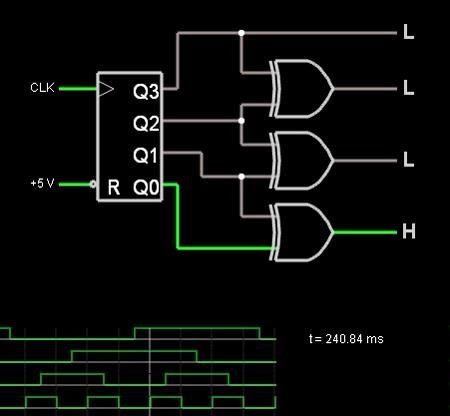

Счетчик в коде Грея. В кодах Грея соседние значения меняются только в одном бите. Только одна цифра меняется каждый раз.

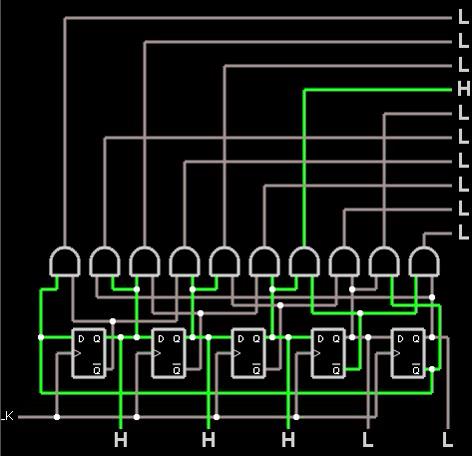

5-разрядный счетчик Джонсона используется для реализации десятичного счетчика. Кольцо из 5 D триггеров представляет счетчик Джонсона; их вывод показан внизу.Выход счетчика Джонсона используется для генерации выходов 10; на каждый выход поступает высокий уровень.

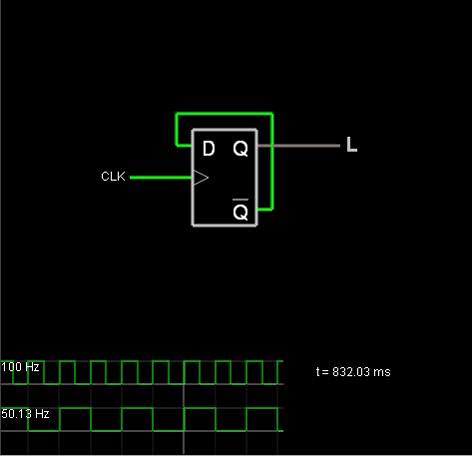

Делитель частоты на 2. Схема показывает, как D триггер может быть использован для деления частоты тактового сигнала на 2.

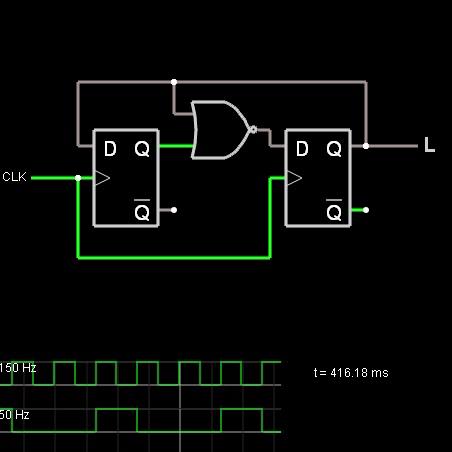

Делитель частоты на 3. Эта схема показывает, как два D триггера могут быть использованы для деления частоты тактового сигнала на 3.

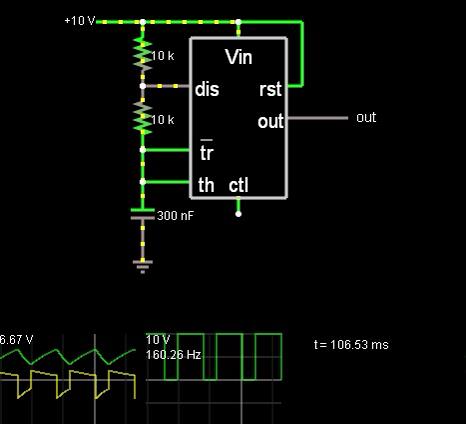

Простой генератор прямоугольных сигналов на таймере 555. Интервал времени начинается, когда вход триггера ("TR") опускается ниже 1/3 Vin, или 3.33V. Когда это происходит, вывода 555 будет высоким, и 555 ждет порогового входа, чтобы достичь 2/3 Vin, или 6.67V. Конденсатор заряжается, порог входа медленно повышается, пока не достигнет требуемого уровня. Затем под конец, выход становится низким, и конденсатор разряжается через "DIS". Когда конденсатор разряжается настолько, что триггер достигает 3.33V, начинается новый интервал времени. Конечным результатом будет меандр.

Генератор прямоугольных сигналов. Делитель напряжения устанавливает входы двух операционных усилителей (используемые в качестве компараторов). Верхний ОУ сравнивает вход триггера 1/3 напряжения питания.Нижний ОУ сравнивает пороговый вход 2/3 напряжения питания.Интервал времени начинается, когда входной сигнал пуска идет достаточно низкий, чтобы запустить верхний ОУ. Устанавливает флип-флоп на высокий уровень. 555 ожидает порогового ввода, чтобы запустить нижний ОУ. Заряжается конденсатор, порог входа медленно повышается, пока не достигнет требуемого уровня. Затем ОУ сбрасывает флип-флоп, в результате чего на выходе низкий уровень. Инверсный выход триггера также обеспечивает ток базы транзистора, который разряжает конденсатор через входной разряд. Когда конденсатор разряжается настолько, что верхняя ОУ снова срабатывает, начинается новый интервал времени.

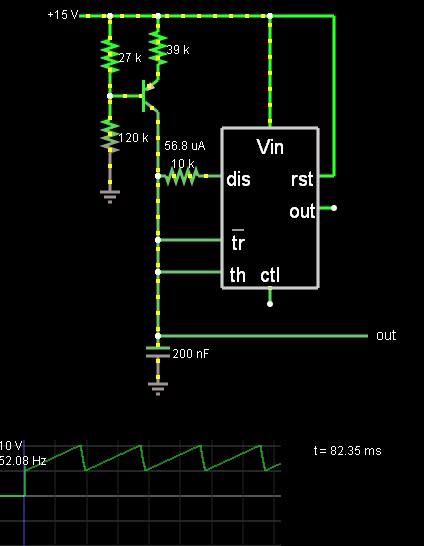

Простой пилообразной генератор на таймере 555. Интервал времени начинается, когда вход триггера ("TR") опускается ниже 1/3 Vin, или 3.33V. Когда это происходит, вывод 555 будет высоким, и 555 ждет порогового входа, чтобы достичь 2/3 Vin, или 6.67V.PNP-транзистор действует как источник тока, чтобы стабильно заряжать конденсатор. Порог входа медленно повышается, пока не достигнет требуемого уровня. Затем интервал времени заканчивается, и конденсатор быстро разряжается через "DIS" вход. Конечным результатом будет пилообразная волна.

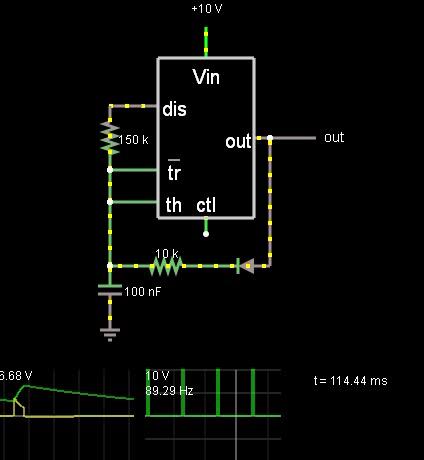

Генератор на таймере 555 имеющий очень короткий рабочий цикл. Интервал времени начинается, когда вход триггера ("TR") опускается ниже 1/3 Vin, или 3.33V. Когда это происходит, вывода 555 будут высокими. Конденсатор будет быстро заряжаться через диод, пока не достигнет 6.67V. По завершению интервала времени, выход становится низким, и конденсатор разряжается через "DIS". Затем начинает новый интервал времени. Конечным результатом будет последовательность коротких импульсов.
