Визуальные java-апплеты
Прекрасно иллюстрируют электрические процессы.
Опубликованы в flv, только для ознакомления

Выделенные светло-синим цветом элементы являются активными.
С них снимаются основные электрические характеристики
(осциллограммы, графики,и.т.д) показанные внизу апплета.

Мемристор. Он действует как резистор, но сопротивление изменяется в зависимости от тока в течение времени. Пизастор имеет высокую устойчивость, но ток с течением времени снижает сопротивление, пока оно не достигнет минимального значения. Если вы установите входное напряжение в отрицательное значение, то сопротивление будет постепенно увеличиваться, пока не достигнет максимального значения. График напряжение, ток и сопротивление пизастора показан ниже схеме.

Поведение мемристора при синусоидальной волне. Графики ниже схемы показывают напряжение пизастора (зеленый), текущий ток(желтый), и сопротивление (белый). График напряжение - ток также показан на рисунке. Обратите внимание, что напряжение имеет нелинейную зависимость от текущего тока.

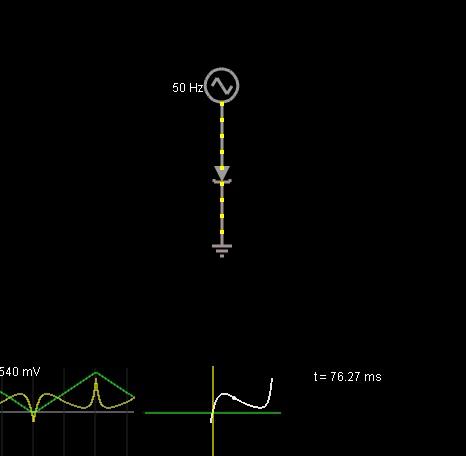

I / V кривая туннельного диода. Пример показывает туннельный диод, устройство которое демонстрирует отрицательное сопротивление. График в правом нижнем углу показывает ток-напряжение. Когда приложенное напряжение увеличивается, будет снижение тока.

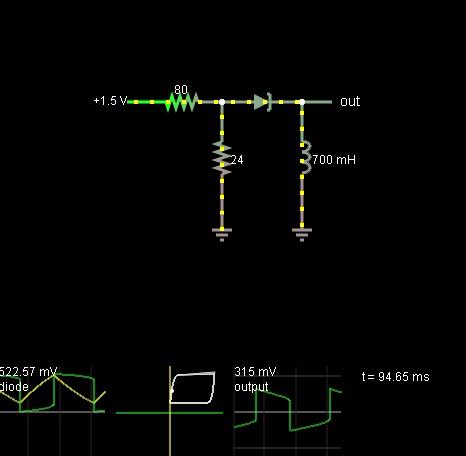

Релаксационный генератор на туннельном диоде. Два резистора смещают диод в его отрицательной области сопротивления. Ток начинает течь через катушку индуктивности, напряжение туннельного диода увеличивается, пока не достигнет отрицательного сопротивления. Катушка имеет положительное напряжение, поэтому не позволит туннельному диоду войти в отрицательную область сопротивления. Вместо этого, он перескакивает с правой стороны кривой. Теперь катушка имеет отрицательный потенциал, так что ток замедляется и туннельный диод обрабатывает правую сторону его кривой, пока не достигнет области отрицательного сопротивления снова, и в этот момент туннельный диод перепрыгивает с левой стороны кривой. Цикл начинается снова.

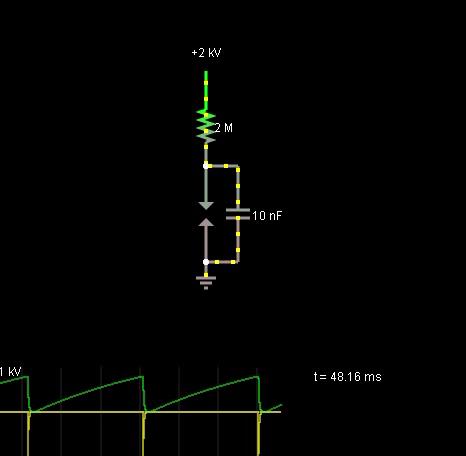

Пилообразный генератор с искровым промежутком. Когда напряжение на конденсаторе достигает напряжения пробоя искрового промежутка (1 кВ), проскакивает искра, позволяя току течь, конденсатор быстро разряжается. Когда ток прекращается, разрядник перестанет проводить ток и цикл начинается снова.

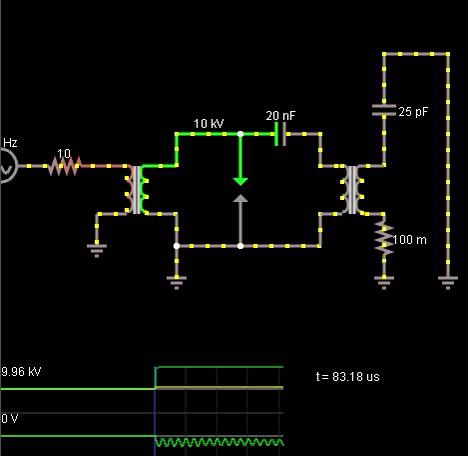

Катушка Тесла. Трансформатор поднимает входное напряжение в 100x для создания высокого напряжения. Через несколько секунд, напряжение достаточно высоко, чтобы выстрелить через искровой промежуток. Конденсатор и первичная катушка второго трансформатора образуют резонансный контур. Катушка вторичной обмотки трансформатора присоединена к тороиду, конденсатором подключенного к земле. Что также образует резонансный контур с той же резонансной частотой, примерно 200 кГц. Энергия постепенно переходит из первого контура во второй, а затем в искровой промежуток, оставляя всю энергию в цепи тороида. После того, как искровой разрядник перестанет работать, идет накопление напряжения для нового разряда.

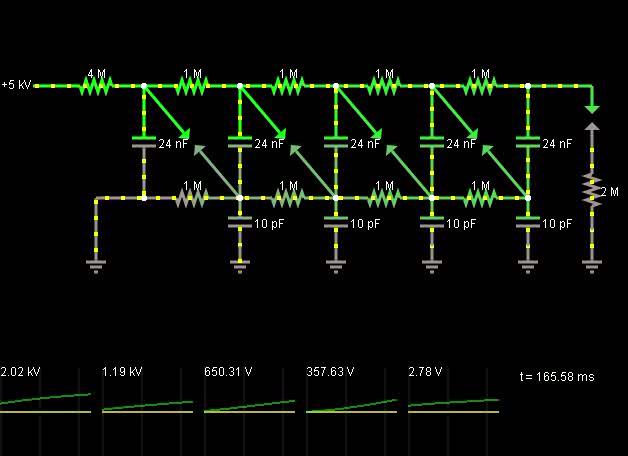

Генератор Маркса. генератор импульсного высокого напряжения, принцип действия которого основан на зарядке электрическим током соединённых параллельно (через резисторы) конденсаторов, соединяющихся после зарядки последовательно при помощи различных коммутирующих устройств (например, газовых разрядников или тригатронов). Таким образом выходное напряжение увеличивается пропорционально количеству соединённых конденсаторов.
