Эксперимент с датчиком света и пьезо зуммером на Arduino









В этом эксперименте мы будем работать с датчиком, который выполнен на фоторезисторе. В темноте, резистор будет иметь очень высокое сопротивление. Как только фотоны (свет) появятся на детекторе, сопротивление начнет уменьшаться. Чем больше света,  тем ниже сопротивление. Читая различные значения от датчика, мы можем обнаружить, если это светлое, темное или значение между ними. Еще одним элементом, который мы собираемся использовать будет пьезозуммер. Встречается он например: в будильнике, сигнализацияъ,  таймерах и. т.д.

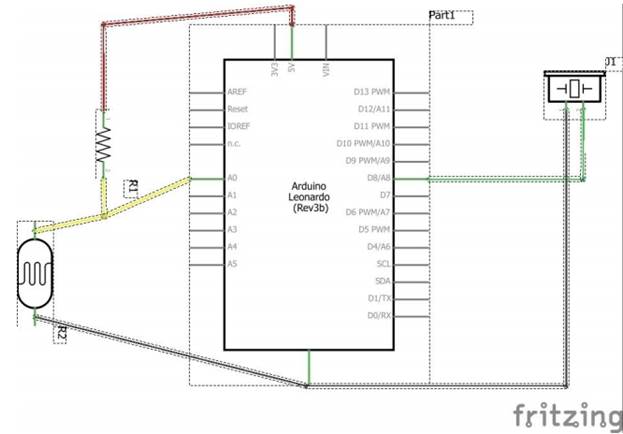

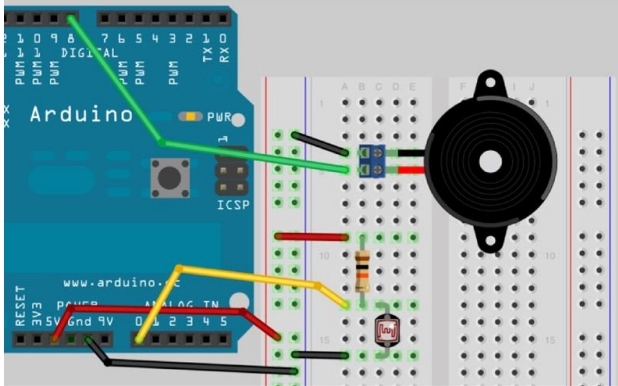

Наша принципиальная состоит из 3-х элементов: фоторезистор (LDR), Пьезозуммер  1 - 10 кОм. LDR могут быть подключены любым способом, потому что не имеют полярности. Сопротивление можно использовать 1-10 кОм. Попробуйте различные значения резистора для оптимальной настройки LDR.

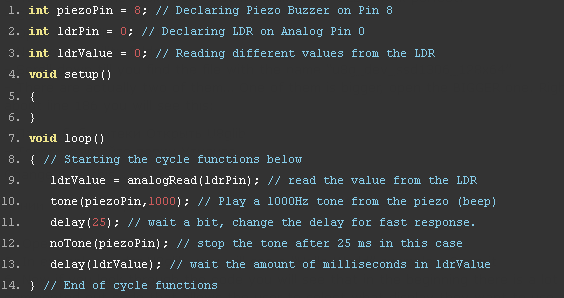

После загрузки кода пьезо начнет делать короткие гудки. При ярком свете пьезо издает продолжительный звуковой сигнал, при затемнении будет короткой.
