FM передатчик - автомобильный mp3 плеер

Радио,  установленное в моей машине, не имеет плеера для воспроизведения файлов MP3. Несмотря на то, что можно его купить, у меня уже были практически все части, чтобы построить усройство самому. Единственный элемент , которого не доставало, это модуль AUD_FM_TR002 (ElecHouse). На сайте ElecHouse, вы также найдете ссылки на библиотеку Arduino, и справочную информацию для микросхемы KT0803K (используется в модуле).

Если собирать с нуля, также нужен модуль MP3(MOD-1021) и TFT дисплей 1.8. Есть несколько различных моделей дисплея. Я использовал на 3.3V, поэтому не было необходимости подключать резисторы в линиях передачи данных.

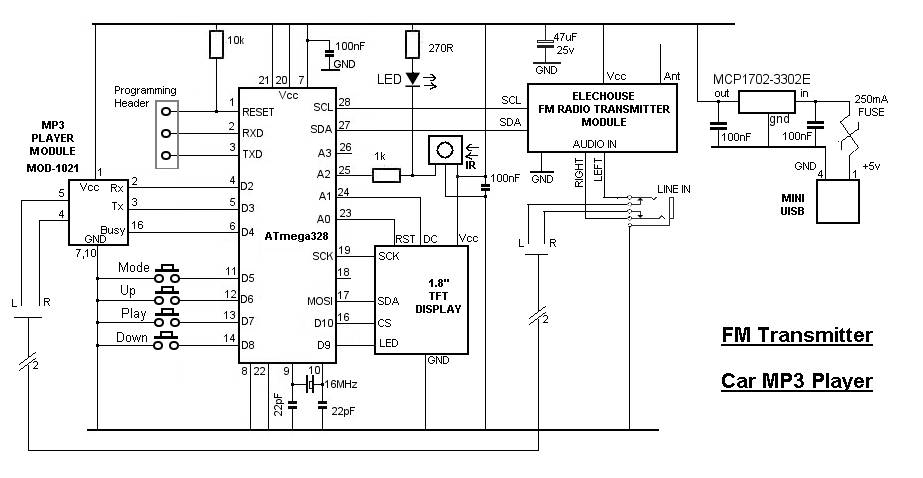

Схема устройства

ATmega328 находится в центре проекта и контролирует MP3-плеер, FM-передатчик и дисплей TFT. MOD-1021 использует простую последовательную связь, для команд между собой -9600 бод (выводы 2 и 3) и ATmega328 (контакты D2 и D3). Аудио модуль принимает последовательные команды из ATmega328, выбирает файл MP3, чтобы проигрывать со встроенной микро-SD карты. Выходы правого и левого стерео идут на контакты 4 и 5 соответственно. Busy выход вывод модуля 16 является низким , когда трек воспроизводится и подключается к ATmega328 через ввод D4.  MOD-1021 питается через нормально замкнутые контакты 3,5 мм стерео разъем и проходит далее к аудио входам на модуле FM-радио передатчика. Аудио поступает из внешнего источника, например, мобильный телефон или IPOD. Проверил на  iPhone 5, отлично работает. Частота передатчика настроена на пустой канал вещательного  диапазона FM. Модуль передатчика использует протокол I2C , но его реализация упрощается за счет использования библиотеки FM_TX (можно ознакомиться на сайте ElecHouse). Кнопки, подключенные к ATmega328 ( D5, D6, D7 и D8) предназначены для выбора режима воспроизведения.  В исходном варианте спользовал 12 мм х 12 мм кнопоки. Устройство оснащено датчиком инфракрасного излучения, который будет использоваться в сочетании со стандартным инфракрасным пультом ДУ. Программное обеспечение позволяет выбрать любой номер дорожки от 1 до 999, которые будут введены. Одна, две или три цифры могут быть введены - если меньше трех цифр, то программа будет считать, двух (или одно) значный номер, если никакая дополнительная цифра не будет введена в течение 2 секунд.  Использован дешевый пульт дистанционного управления (смотрите фото в верхней части страницы), но вы можете использовать любой другой.

Источник питания

Все модули работают от 3,3 вольт. Не рекомендую использовать автомобильные номинальные "12 вольт" питания, поскольку превысит верхний предел регулятора напряжения и ухудшит рассеиваемую мощность.

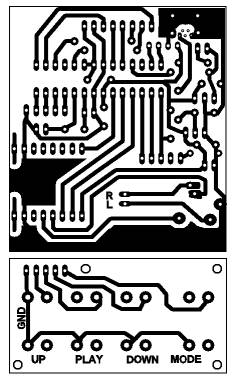

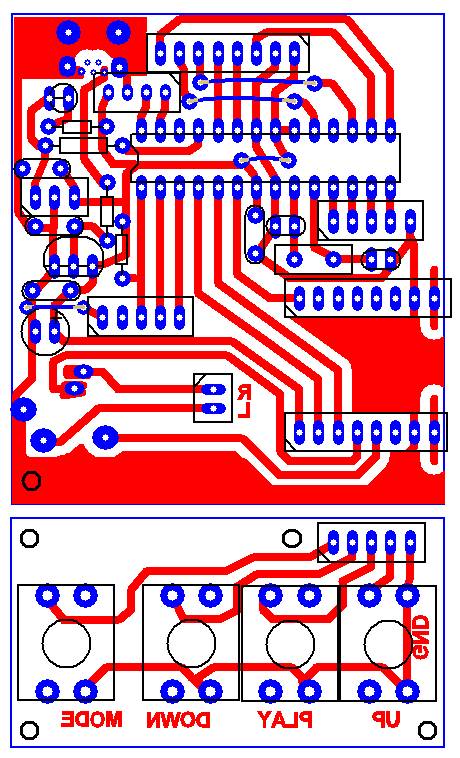

Печатные платы

Сборка

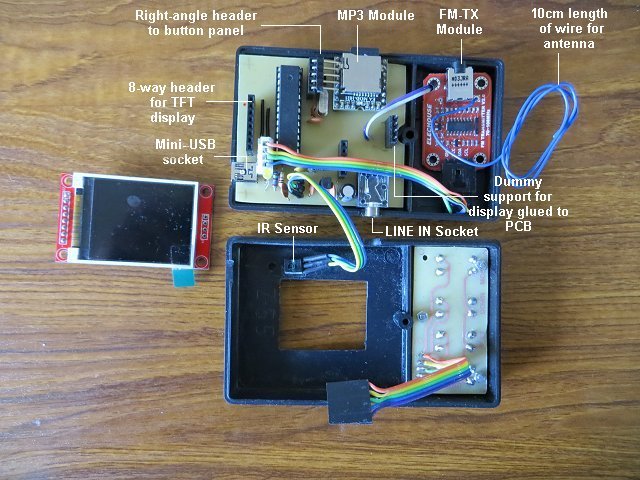

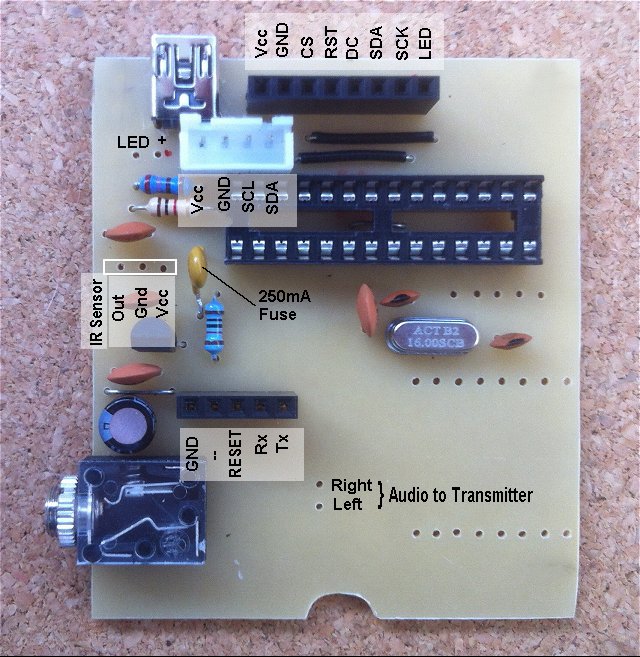

Белый разъем рядом с гнездом мини-USB предназначен для подключения Vcc, GND, SCL и SDA (к соответствующему разъему на модуле передатчика FM). Подойдет разъем JST.

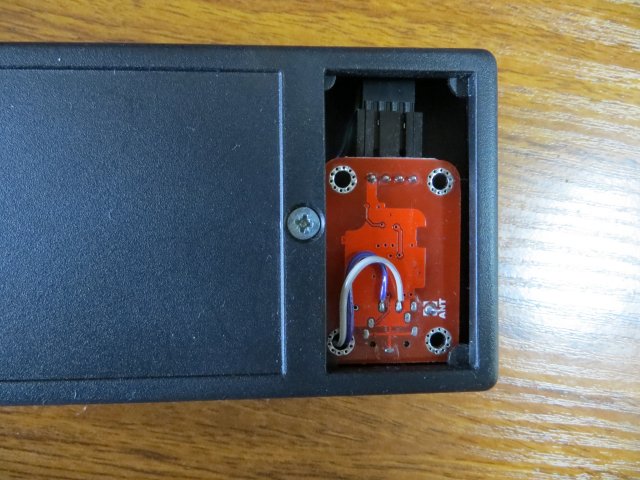

Прямоугольник (вырезать из старого DVD), показанный в правом нижнем углу фотографии является разделителем, который помещается внутри батарейного отсека, изолирует  передатчик FM и кнопочную панель. Передатчик, плотно прилегает к нижней половине батарейного отсека, удерживается в верхней части батарейного отсека тремя 2мм винтами внутри корпуса. Размеры корпуса составляют приблизительно 104мм х 64мм х 28мм (внешний).

Arduino программное обеспечение

Скачать   FMTransmitter-CarMP3Player
