Патент Тесла (аппарат для утилизации эффектов переданных с расстояния к приемному устройству)



No. 686,955 ноября,1901 года Исходная форма заполнена 24 июня №721,790. Разделено и эта форма заполнена 8 сентября 1899 г. Обновлено 29 мая 1901 г. № 62,317

Тому кого, это может касаться:

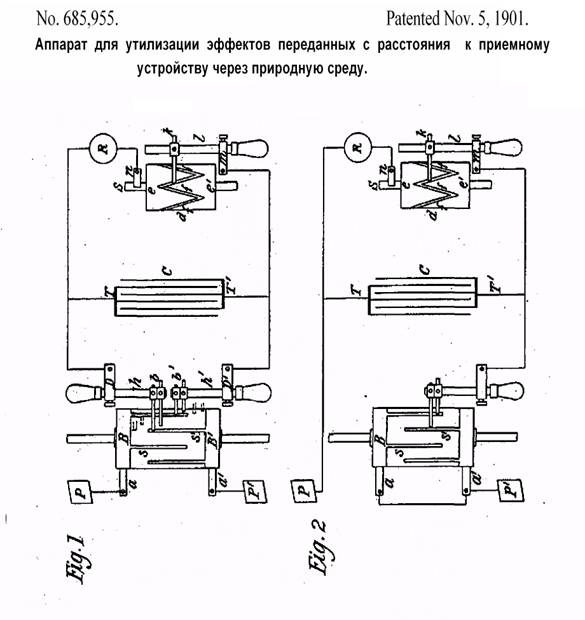

Да будет известно что Я, Никола Тесла, изобрел определенно новое и полезное усовершенствование в аппарате для утилизации эффектов передающихся с расстояния к приемному устройству через природную среду, о котором следующая спецификация, со ссылками на рисунки, и все это составляет единое целое. Эта заявка является частью заявки заполненной мной 24 июня 1889 года, серийный номер No.721,790, в которой описывается метод утилизации эффектов или колебаний передающихся через природную среду от удаленного источника и сделано предметом патента. Изобретение моей настоящей заявки состоит в аппарате в дальнейшем описанном и запатентованном, который использует метод запатентованный в предыдущем вышеупомянутом патенте и посредством которого результаты прежде невозможные могут быть гарантированны. Несколько путей или методов передачи электрических колебаний через природную среду и утилизация их для оперирования удаленными приемниками в настоящее время известны и применяются с большим или меньшим успехом для достижения разных полезных результатов. Один из этих путей состоит в производстве соответствующим аппаратом лучей или радиации—которые есть, колебаниями—которые распространяются по прямым линиям через пространство, are.propagated in straight lines through space, направляя их на приемный или записывающий аппарат на расстоянии, и таким образом приводя последний в действие. Этот метод старый и хорошо известный, и был взят главным образом на вооружение в недавнее время благодаря исследованиям Герца (Heinrich Hertz). Другой метод состоит в пропускании тока через цепь, предподчительно занимающей большую площадь, индуцируя таким образом в аналогичной цепи, расположенной на расстоянии, другого тока влияния им любам удобным способом на приемное устройство. Еще есть другой путь, который также был известен на протяжении многих лет, это пропускать любым соответствующим способом тока через часть земли, как присоединением к двум точкам земли, желательно на значительной дистанции друг от друга, два вывода генератора и заряжать частью тока распространяющегося через землю удаленную цепь, Которая аналогична устроена и заземлена в двух широко разнесенных точках и которая сделана для задействования чувствительного приемника. Эти разные методы имеют свои ограничения, одно, особенно, которое общее для всех, заключается в том что приемная цепь или приспособление должно быть поддерживаемо в определенной позиции по отношению к передающему аппарату, который часто подвергается неблагоприятным условиям при использовании аппарата. В нескольких заявках заполненных мной и патентах мной полученных я раскрыл другие методы достижения результатов этой природы, которые могут быть кратко описаны как следующие: В одной системе потенциал точки или области земли изменяется путем передачи ей прерывающегося или переменного электричества через один из выводов соответствующего источника электрических колебаний, который усиливает эффект имея его другой вывод подсоединенным к изолированному телу, желательно с большой площадью поверхности и расположенному на высоте. Электричество сообщаемое земле распространяется во всех направлениях через землю, достигает удаленной цепи, которая главным образом имеет выводы устроенные и подсоединенные аналогично выводам передающего источника, и оперирует (воздействуют) на высоко чувствительный приемник. Так другой метод базируется на факте того, что атмосферный воздух, который известен как прекрасный изолятор к токам генерируемых обычными аппаратами, становится проводником под воздействием токов или импульсов весьма высокой электродвижущей силы, метод генерации которой я разработал. Таким способом воздушный слой, который легко доступен, становится способным для производства многих желательных эффектов на расстоянии, несмотря на дальность. Этот метод, к тому же, позволяет брать преимущества из многих тех усовершенствований которые достижимы в обычных системах передачи включая использующих металлический проводник. Очевидно какой бы метод не задействовался, желательно чтобы колебания производимые передающим аппаратом были как можно мощнее, и путем использования определенных форм высокочастотного аппарата который я разработал и который теперь хорошо известен важными практическими преимуществами в этом отношении гарантированными. Кроме того, поскольку в большинстве случаев количество энергии переданное к удаленной цепи является только малой частью от общей энергии выходящей от источника, это необходимо для достижения лучших результатов что любой характер приемника и природы колебаний столько сколько возможно энергии переданной должно было сделано возможным для оперирования приемником, и с этим объектом принимая во внимание я имел прежде, среди других средств, задействующих приемную цепь высокой самоиндукции и очень маленького сопротивления и периода такого как для вибрации в синхронизме с колебаниями, посредством количества отдельных импульсов от источника сделанных для взаимодействия, таким образом увеличивающийся эффект на и гарантирует действие приемного устройства. Путем этих методов бесспорные преимущества будут гарантированы во многих случаях; но очень часто усовершенствования неприменимы совсем или если выгода очень маленькая. Очевидно когда источник один производит постоянное напряжение или выдает импульсы длинной продолжительности то невозможно усилить эффекты таким способом, и когда, с другой стороны, он один поставляет короткие импульсы высокой степени скорости последовательности преимущество полученное этим путем незначительно, из-за радиации и неизбежных фрикционных потерь в приемной цепи. Эти потери главным образом снижают интенсивность и количество взаимодействующих импульсов, и из-за этого начальная интенсивность каждого из них неизбежно ограничена только незначительным количеством энергии таким образом сделанной доступной для единственной операции приемника. Так как это количество следовательно зависит от энергии переданной приемнику одним единственным импульсом, то очевидно необходим задействовать любой очень большой и дорогой, и следовательно неудобный передатчик, или иначе прибегнуть к аналогичному неудобному использованию приемного устройства слишком хрупкого и легко выходящего из строя. Более того, энергия полученная через взаимодействие импульсов в форме сверхбыстрых вибраций и поэтому это неудобно для обычных приемников, более того эта форма энергии занимает узкую полосу пропускания относительно режима и времени ее применения к таким приборам. Преодоление этих и других ограничений и недостатков которые прежде существовали в таких системах передачи сигналов или сообщений является объектом моего изобретения, которое заключает в себе новую форму аппарата для достижения этих результатов. Аппарат который задействован на приемной станции, описан в общих терминах, состоит в комбинировании сохраняющего устройства включенного в цепь соединяющих точки на удалении от источника колебаний и между которыми существует разница потенциалов создаваемая такими колебаниями, приемная цепь соединена с сохраняющим устройством, приемник включен в такую приемную цепь, и служит для замыкания приемной цепи в любой желательный момент, и таким образом причиняя приемник оперироваться энергией которой сохраняющее устройство было заряжено. Лучшая форма аппарата для воплощения моего изобретения о котором я теперь осведомлен и способ использования его будет понятен из следующего описания и сопутствующих рисунков, в которых—Рисунок 1 схематическое изображение такого аппарата, и рисунок 2 модифицированная форма или конструкция этого аппарата. В любых двух точках в передающей среде между которыми существует или может быть получена, любым способом через воздействие колебаний или эффектов исследуемых или потребляемых, разница электрических потенциалов любой величины Я помещаю две плоскости или электрода так, что они могут быть противоположно заряжены через воздействие таких эффектов или колебаний, и я подсоединяю эти электроды к выводам высоко изолированного конденсатора, главным образом значительной емкости. К выводам конденсатора я также подсоединяю приемник оперируемый последовательно с прибором соответствующей конструкции который выполняет функцию периодического разрядника конденсатора через приемник на протяжении таких интервалов времени которые лучше всего соответствуют ожидаемым целям. Этот прибор может попросту состоять из двух стационарных электродов разделенных слабым диэлектрическим слоем наименьшей толщины, или он может состоять из выводов один или более из которых подвижны и задействуются любой подходящей силой и адаптированы чтобы замыкаться и размыкаться друг с другом любым удобным способом. Теперь будет легко увидеть, что если колебания, любой природы они могут быть, причинять определенное количество электричества одного знака передается к каждой из плоскостей или электродов не более упомянутых тоже постоянных или на интервалах времени которые достаточно длинные, конденсатор будет заряжен до соответствующего потенциала и адекватным количеством энергии будучи таким образом сохраненной в течении определенного времени, прибором осуществляющим разряд конденсатора приемник будет периодически оперироваться электроэнергией так аккумулированной; но очень часто характер импульсов и условия их использования такие, что без последующего обеспечения недостаточно количества энергии аккумулированной в конденсаторе для оперирования приемным устройством. Это случай когда, например, каждая из плоскостей или выводов получает электричество быстро изменяющегося знака или даже когда каждый получает электричество одинакового знака, но только в течении периодов которые коротки по сравнению с интервалами разделяющими их. В таких случаях я рекомендую использование специального прибора, который я включаю в цепь между плоскостями и конденсатор для целей передачи к каждому из выводов последнего электрических зарядов надлежащего качества и порядку следования дающего возможность требуемому количеству потенциальной энергии сохранится в конденсаторе. Есть определенное количество хорошо известных приборов, также без любых вращающихся частей или выводов или с элементами совершающими возвратно-поступательные движения или вращающиеся путем применения соответствующих сил, которые предлагают более легкое прохождение импульсов одного знака или направления чем к тем из других или пропускающих только импульсы одного вида или порядка следования пересекающих контур, и любой из этих или похожих приборов способный выполнять требования может использоваться при внедрении моего изобретения на практике. Один такой прибор известной конструкции который служит для передачи ясного понимания этой части моего изобретения и позволяет обученному лицу применять его, прибор изображен на прилагающихся рисунках. Он состоит из цилиндра A, из изолирующего материала, который двигается с постоянной степенью скорости часовым механизмом или другой соответствующей движущей силой и оснащен двумя металлическими кольцами B B', на которых закреплены щетки a и a', которые подсоединены, соответственно, показанным способом к выводом плоскостей P и P', выше упомянутых. От колец B B' отходят узкие металлические сегменты s и s',, которые путем вращения цилиндра A попеременно входят в контакт с двумя щетками b и b', закрепленными и находящимися в контакте с проводящими держателями h и h', которые регулируются в длину в металлических опорах D и D', как показано. Последние подсоединены к выводам T и T' конденсатора С, и это должно быть понятно что они способны к угловому перемещению как обычные щеткодержатели. Назначением использования двух щеток, как b и b', в каждом из держателей является изменение по желанию продолжительности электрического контакта плоскостей P and P' с выводами T и T', к которым подсоединена приемная цепь, включая приемник R и прибор d вида выше указанного, который выполняет функцию замыкания приемной цепи на определенных интервалах времени и разряда сохраненной энергии через приемник. В настоящем случае этот прибор состоит из цилиндра сделанного частично из проводящего материала а частично из изолирующего материала e и e', соответственно, который вращается с установленной степенью скорости любыми соответствующими способами. Проводящая часть e находится в хорошем электрическом контакте S и оснащена суживающимися сегментами f f, по которым скользит щетка k, поддерживаемая на проводящем стержне l, способном регулироваться по длине на металлическом держателе m. Другая щетка n устроенная чтобы держаться на оси S, и будет видно что всякий раз один из сегментов f приходит в контакт со щеткой k цепь включая приемник R замыкается и конденсатор разряжается через него. Путем регулировки скорости вращения цилиндра d и месторасположения щетки k вдоль цилиндра цепь может быть сделана замкнута и разомкнута в как быстрой последовательностью и оставаться разомкнутой или замкнутой на протяжении таких интервалов времени как могут быть необходимы. Плоскости P и P' через которые электричество передается щеткам a и a' могут быть на значительной дистанции от друг друга и обе заземлены или обе в воздухе или одна заземлена а другая в воздухе, желательно на некоторой высоте, или они могут быть подсоединены к проводникам простирающимся на некоторое расстояние или к выводам, любого вида аппарата снабжаемого электрической энергией которая добывается из энергии импульсов или колебаний переданных с расстояния через природную среду. В изображении действия приборов пусть будет полагаться что переменные электрические импульсы от удаленного генератора, как G, переданы через землю, и что требуется утилизировать эти импульсы согласно моему методу. Это может быть случай, например, когда такой генератор используется для целей сигнализации в одном из путей выше перечисленных, как путем присоединения его выводов к двум точкам земли удаленным друг от друга. В этом случае плоскости P и P' первые подсоединяются к двум должным образом выбранным точкам земли, скорость вращения цилиндра A изменяется до тех пор пока не войдет в синхронизм с переменными импульсами генератора, и наконец, местоположение щеток b и b' регулируется угловым перемещением, как обычно, или другими путями, так что они находятся в контакте с сегментами s и s' в течении периодов когда импульсы максимальны или возле максимума их интенсивности. Только обычные электрические навыки и знания требуются чтобы сделать эти регулировки, и количество приборов для осуществления синхронизированного движения хорошо известного и это есть главный объект моей настоящей заявки для выбора, в дальнейшем, нового аппарата воплощающего главный принцип, детально описанный, таких приборов необязательно рассматривать. Я могу утверждать, однако, что для практических целей в настоящем случае необходимо только двигать щетки назад и вперед пока максимальный эффект не будет достигнут. Выше указанные требования были выполнены, электрические заряды одного знака будут передаваться к каждому из выводов конденсатора когда цилиндр A вращается, и с каждым новым импульсом конденсатор будет заряжаться к более высокому потенциалу. Скорость вращения цилиндра d будет регулироваться по желанию, энергия любого количества отдельных импульсов может быть таким образом аккумулированная в потенциальной форме и разряжена через приемник R на щетке k приходящей в контакт с одним из сегментов f. Это будет конечно понятно что емкость конденсатора должна быть такой чтобы сохранять как можно больше количества энергии в соответствующей форме чем требуется для обычного оперирования приемником. Этим методом сравнительно большое количество энергии и в соответствующей форме может быть сделано доступным для оперирования приемником, последний не обязан быть очень чувствительным; но конечно когда импульсы очень слабые, как когда приходящие с большой дистанции или когда необходимо оперировать приемником очень быстро, тогда любой из хорошо известных приборов способных к реагированию на очень слабые влияния которые могут использоваться в этом соединении. Если взамен переменных импульсов короткие импульсы одного направления передаются к плоскостям P и P', описанный аппарат может быть все еще легко использован, и для этой цели только необходимо передвигать щетки b и b' в местоположение обозначенное прерывистыми линиями, пока поддерживаются одинаковые условия по отношению к синхронизму как прежде, так что последовательные импульсы будут способны пройти в конденсатор, но предотвращает от возвращения к земле или передающей среде на протяжении интервалов между ними, благодаря прерыванию в течении таких интервалов соединения идущих от конденсатора к плоскостям. Другой путь использования аппарата с импульсами одинакового направления это убрать одну пару щеток, как b, отсоединить плоскость P от щетки и присоединить ее напрямую к выводу T конденсатора, и соединить щетку a с щеткой a'. Когда таким образом модифицированный, аппарат появляется как показано на рисунке 2. Оперируя таким образом и предполагая что скорость вращения цилиндра A будет такой же, аппарат будучи теперь очевидно адаптированным для количества импульсов за единицу времени в два раза большего чем в предыдущем случае. Во всех случаях очевидно важно регулировать продолжительность контакта сегментов s и s' с щетками b b' отображенным способом. Когда аппарат который я описал используется в связи с передачей сигналов или сообщений, то конечно будет понятно что передатчик действует таким способом чтобы производить эффекты или колебания которые изменяются или прерываются некоторым случайным способом—например, вырабатывать длинные и короткие импульсы соответствующие тире и точкам азбуки Морзе—и приемное устройство будет реагировать и отображать эти изменения или прерывания, с тех пор как сохраняющее устройство будет заряжаться и разряжаться определенное количество раз соответствующее продолжительности последовательности импульсов полученной. Очевидно специальные приспособления используемые в осуществлении моего изобретения могут изменятся многими путями без отклонения от общего смысла моего изобретения.Было также получено, что функцией цилиндра A, с его щетками и соединениями, приводить электрические импульсы приходящие от плоскостей P и P' в соответствующую форму для зарядки конденсатора (принимая их в несоответствующими для этой цели форме в которой они получены) путем изменения (выпрямления) их когда они первоначально переменные по направлению или путем выбора таких частей из них как соответствующих когда все не соответствуют, и любой другой прибор выполняющий эту функцию будет отвечать цели. Это также очевидно что прибор такой на который я уже ссылался который предлагает более легкий путь для импульсов одного знака или допускает только импульсы одинакового знака проходить могут также использоваться для выполнения этой селективной функции во многих случаях когда переменные импульсы получены. Когда импульсы длинные и все одинакового направления, и даже когда они переменные но достаточно длинные по продолжительности и непрерывной электродвижущей силы, щетки b и b' могут быть отрегулированы так чтобы держаться на частях B B' цилиндра A, или цилиндр и его щетки могут быть опущены и выводы конденсатора подсоединены на прямую к плоскостям P и P'. Это будет видно что путем использования моего изобретения результаты прежде невозможные по утилизации колебаний или эффектов переданных через природную среду могут быть легко достигнуты, с этого времени какой бы большой не была дистанция такой передачи и какими бы слабыми или незначительными были полученные импульсы достаточно энергии может быть аккумулировано от них путем сохранения энергии последовательности импульсов для достаточного интервала времени чтобы сделать ее произвольное выделение высоко эффективным в оперировании приемником. Этим путем приемники разных форм могут быть сделаны для эффективного реагирования к импульсам слишком слабым чтобы быть детектированными или быть способными произвести любой чувствительный эффект любым другим способом о котором я осведомлен—результат большого объема в научном достижении также хорош как в разных способах практического использования. Что я объявляю в своем изобретении, и решил заявить путем патента, это— 1. В аппаратах для утилизации электрических эффектов или колебаний переданных через природную среду, соединение с источником таких эффектов или колебаний заряжающейся цепи адаптированной для заряжания путем воздействия таких эффектов или колебаний, сохраняющего устройства включенного в заряжающую цепь и адаптированной для заряжания таким образом, приемника, и предназначенных для мотивирования приемника оперироваться путем энергии аккумулированной в сохраняющем устройстве на произвольных интервалах времени, по существу как описано. 2. В аппаратах для утилизации электрических эффектов или колебаний переданных через природную среду, соединение с источником таких эффектов или колебаний заряжающейся цепи адаптированной для заряжания путем воздействия таких эффектов или колебаний, сохраняющего устройства включенного в заряжающую цепь и адаптированной для заряжания таким образом, средств для коммутации, направляющих или выбирающих токовые импульсы в заряжающей цепи, и средств для разрядки сохраняющего устройства через приемную цепь, по существу как описано. 3. В аппаратах для утилизации электрических эффектов или колебаний переданных через природную среду, соединение с источником таких эффектов или колебаний заряжающейся цепи адаптированной для заряжания путем воздействия таких эффектов или колебаний, конденсатора включенного в заряжающую цепьи адаптированной для заряжания таким образом, средств для коммутации, направляющих или выбирающих токовые импульсы в заряжающей цепи, приемной цепи, и средств для разрядки конденсатора через приемную цепь, по существу как описано. 4. В аппаратах для утилизации электрических эффектов или колебаний переданных через природную среду, соединение с источником таких эффектов или колебаний заряжающейся цепи адаптированной для заряжания путем воздействия таких эффектов или колебаний, сохраняющего устройства включенного в заряжающую цепь и адаптированной для заряжания таким образом, средств для коммутации, направляющих или выбирающих токовые импульсы в заряжающей цепи так чтобы привести их в состояние соответствующее для заряжания сохраняющего устройства, приемной цепи, и средств для разрядки сохраняющего устройства через приемную цепь, по существу как описано. 5. В аппарате для утилизации электрических эффектов или колебаний переданных через природную среду, соединение с источником таких эффектов или колебаний заряжающейся цепи адаптированной для заряжания путем воздействия таких эффектов или колебаний, конденсатора включенного в заряжающую цепь и адаптированной для заряжания таким образом, средств для коммутации, направляющих или выбирающих токовые импульсы в заряжающей цепи так чтобы привести их в состояние соответствующее для заряжания конденсатора, приемной цепи, и средств для разрядки конденсатора через приемную цепь, по существу как описано. 6. В аппарате для утилизации электрических эффектов или колебаний переданных через природную среду, соединение с источником таких эффектов или колебаний заряжающейся цепи адаптированной для заряжания путем воздействия таких эффектов или колебаний, сохраняющего устройства включенного в заряжающую цепь и адаптированной для заряжания таким образом, средств для коммутации, направляющих или выбирающих токовые импульсы в заряжающей цепи так чтобы привести их в состояние соответствующее для заряжания конденсатора, приемной цепи, и средств для разрядки сохраняющего устройства на произвольных интервалах времени, по существу как описано. 7. В аппарате для утилизации электрических эффектов или колебаний переданных на удаленную приемную станцию, соединение с источником таких эффектов или колебаний цепи удаленной от источника и адаптированной иметь токовые импульсы установленные в ней путем воздействия эффектов или колебаний, сохраняющего устройства, средств для коммутации, направляющих или выбирающих импульсы и соединяя цепь с сохраняющим устройством на последовательных интервалах времени синхронизированных с импульсами, приемной цепи, и средств для периодического разряда сохраняющего устройства через приемную цепь, по существу как описано. 8. В аппарате для утилизации электрических эффектов или колебаний переданных на удаленную приемную станцию, соединение с источником таких эффектов или колебаний цепи удаленной от источника и адаптированной иметь токовые импульсы установленные в ней путем воздействия эффектов или колебаний, конденсатор, средства для коммутации, направляющих или выбирающих импульсы и соединяя цепь с конденсатором на последовательных интервалах времени синхронизированных с импульсами, приемной цепи, и средств для периодического разряда конденсатора через приемную цепь, по существу как описано. 9. В аппарате для утилизации электрических эффектов или колебаний переданных через природную среду, комбинирования с источником таких эффектов или колебаний цепи соединяющей точки удаленных от источника между которыми такими эффектами или колебаниями создается разница потенциалов, сохраняющего устройства включенного в такую цепь и адаптированного для заряжания энергией поставляемой этим источником, приемная цепь соединена с сохраняющим устройством, приемника включенного в такую приемную цепь, и средств для замыкания приемной цепи и таким образом причиняющей приемник задействоваться энергией аккумулированной в приемном устройстве, по существу как описано. 10. В аппарате для утилизации электрических эффектов или колебаний переданных через природную среду, комбинирования с источником таких эффектов или колебаний цепи удаленной от источника который энергетически воздействует путем таких эффектов или колебаний, сохраняющего устройства адаптированного к зарядке энергией поставляемой такой цепью, средств для соединения сохраняющего устройства с названной цепью на периоды времени определенные как по последовательности и направлению, приемная цепь соединена с сохраняющим устройством, приемника включенного в такую приемную цепь, средств для замыкания приемной цепи и таким образом причиняющей приемник задействоваться аккумулированной энергией в сохраняющем устройстве, по существу как описано. 11. В аппарате для утилизации электрических эффектов или колебаний переданных через природную среду, комбинирования цепи соединяющей точки удаленные от источника между которыми создана разница потенциалов такими эффектами или колебаниями, сохраняющего устройства адаптированного к зарядке энергией поставляемой такой цепью, приемная цепь, приемник включенный в такую цепь, и средства для соединения приемной цепи с сохраняющим устройством для периодов времени определенных как по последовательности и направлению и таким образом причиняющих приемник задействоваться благодаря энергии аккумулированной в сохраняющем устройстве, по существу как описано. 12. В аппарате для утилизации электрических эффектов или колебаний переданных через природную среду, комбинирования цепи соединяющей точки удаленные от источника между которыми создана разница потенциалов такими эффектами или колебаниями, сохраняющего устройства адаптированного к зарядке энергией поставляемой такой цепью для последовательных и определенных периодов времени, приемная цепь, приемник включенный в приемную цепь, и средств для соединения приемной цепи с сохраняющим устройством для периодов времени определенных как по последовательности и направлению и таким образом причиняющих приемник задействоваться благодаря энергии аккумулированной в сохраняющем устройстве, по существу как описано. 13. В аппарате для утилизации электрических эффектов или колебаний переданных через природную среду, комбинирования цепи соединяющей точки удаленные от источника между которыми создана разница потенциалов такими эффектами или колебаниями, конденсатор включенный в такую цепь и адаптированного к зарядке током в ней, приемная цепь соединенная с конденсатором, приемник включенный в такую приемную цепь, и прибор адаптированный замыкать приемную цепь на произвольных интервалах времени и таким образом причинять приемник задействоваться электроэнергией аккумулированной в конденсаторе, по существу как описано. 14. В аппарате для утилизации электрических эффектов или колебаний переданных через природную среду, комбинирования заряжающей цепи удаленной от источника и возбуждаемая эффектами или колебаниями, сохраняющего устройства включенного в заряжающую цепь, средств включенных в заряжающую цепь и действующих в синхронизме с импульсами в течении этого времени коммутирующими, направление или селектирования импульсов, приемная цепь и средства для периодического разряжения сохраняющего устройства через приемную цепь, по существу как описано. 15. В аппарате для утилизации электрических эффектов или колебаний переданных через природную среду, комбинирования заряжающей цепи удаленной от источника и возбуждаемая эффектами или колебаниями, конденсатор включенный в заряжающую цепь, средств включенных в заряжающую цепь и действия в синхронизме с импульсами в течении этого времени коммутирующими, направление или селектирования импульсов, приемная цепь и средства для периодического разряжения конденсатора через приемную цепь, по существу как описано. 16. В аппарате для передачи сигналов или сообщений через природную среду от посылающей станции к удаленной точке, комбинирования генератора или передатчика адаптированного к производству произвольно изменяющихся или прерывающихся электрических колебаний или эффектов в природной среде, заряжающей цепи в удаленной точке адаптированной получать соответствующие электрические импульсы или эффекты от колебаний или эффектов так произведенных, сохраняющее устройство включенное в заряжающую цепь и действующее в синхронизме с импульсами здесь для коммутации, направление или селектирования импульсов так чтобы привести их в состояние соответствующее для зарядки сохраняющего устройства, приемная цепь и средства для периодического разряда сохраняющего устройства через приемную цепь, по существу как описано. 17. В аппарате для передачи сигналов или сообщений через природную среду от посылающей станции к удаленной точке, комбинирования генератора или передатчика адаптированного к производству произвольно изменяющихся или прерывающихся электрических колебаний или эффектов в природной среде, заряжающей цепи в удаленной точке адаптированной получать соответствующие электрические импульсы или эффекты от колебаний или эффектов так произведенных, конденсатора включенное в заряжающую цепь, средств включенных в заряжающую цепь и действующих в синхронизме с импульсами здесь для коммутации, направление или селектирования импульсов так чтобы привести их в состояние соответствующее для зарядки конденсатора, приемная цепь и средства для периодического разряда конденсатора через приемную цепь, по существу как описано. 18. В аппарате для передачи сигналов или сообщений через природную среду от посылающей станции к удаленной точке, комбинирования генератора или передатчика адаптированного к производству произвольно изменяющихся или прерывающихся электрических колебаний или эффектов в природной среде, цепь в удаленной точке адаптированная получать соответствующие электрические импульсы или колебания от колебаний или эффектов так переданных, сохраняющее устройство включенное в такую цепь и адаптированное заряжаться таким образом, приемная цепь подсоединенная с сохраняющим устройством, приемник включенный в приемную цепь и устройства для замыкания приемной цепи на произвольных интервалах времени и таким образом причиняющих приемник задействоваться энергией аккумулированной в сохраняющем устройстве, по существу как описано.

NIKOLA TESLA. Witnesses: C.E.titus, leonard E. curtis.
