Ремонт стиральных машин 7
Регулировку датчика проще всего выполнить при выполнении сервисного теста (шаги 4 и 9), контролируя показания дисплея по двум крайним точкам — «пустой бак» (255) и «полный бак»(225).
Следует отметить, что указанный регулировочный винт только меняет положение диафрагмы внутри датчика. Если же неисправны диафрагма или «электронная начинка» датчика, то он подлежит замене.
Ремонт контроллера

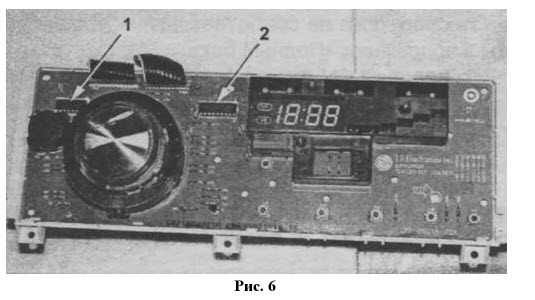

и плата основного электронного блока (расположение элементов левой части блока для СМ с прямым приводом показано на рис. 7).
Основной блок залит прозрачным компаундом, который предохраняет его от воздействий окружающей среды.
Однако, несмотря на пропитку, неисправные элементы блока можно заменить.

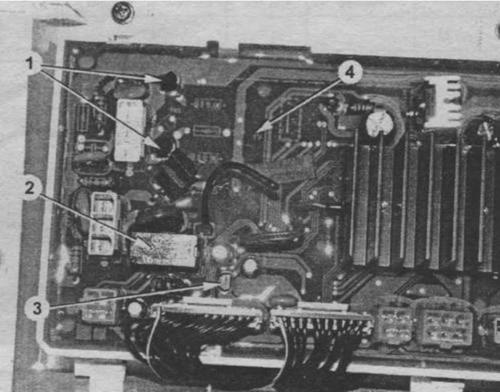

Рис. 7
На рис. 7 показаны следующие элементы:
— управляющие симисторы клапанов залива воды;
— реле ТЭНа;
— управляющий симистор мотора сливного насоса.
[В случае неисправности указанных элементов, их заменяют.
Для замены симистора осторожно (например, с помощью зубного бора) удаляют компаунд вокруг неисправного элемента. Затем удаляют и сам элемент, оставив его выводы. К ним аккуратно припаивают новый симистор. После этого заливают получившееся углубление эпоксиднойсмолой.
Для замены реле, как и в предыдущем случае, удаляют компаунд вокруг его корпуса. Затем разрушают сам корпус и удаляют катушку реле и его контактную группу таким образом, чтобы были доступны выводы, которые впаяны в плату блока. К ним аккуратно припаивают удлинительные провода соответствующего сечения (ток через контактную группу реле может достигать значительных величин, поэтому использование проводов малого сечения недопустимо). Приклеивают новое реле в любое свободное место на блоке (например, 4 на рис. 5) и аккуратно припаивают к нему провода, выведенные от контактов старого реле. При необходимости заливают лаком или эпоксидной смолой место установки неисправного реле.]
Примечание elremont. За фрагмент, выделенный зеленым, мастера били меня ногами по лицу, потому что писал это человек, который ни разу не ремонтировал модули. Так было написано в исходной статье, не более того. Принимать это как руководство к действию не рекомендуется, если и менять детали, то по нормальному, без всяких соплей.
В качестве небольшой компенсации один из постов с форума http://rmbt.ru/ пишет его администратор форума Alexzz, человек широко известный в узких кругах. Речь идет конечно о LG (LG WD-10180N)
О!!! Как раз хотел писать об этом. Я сегодня помучался и как раз с точно такой моделью.
Симптом был - не блокируется замок, выдаёт ошибку de. Я застал коллегу в момент когда он уже вытащил замок и хотел его менять. Говорю ему - постой, давай его сначала проверим! Накинул проверочные концы 220 на L и N - сработал. Целый. Но на машине между L и N напруги нет.
Ну я и пошёл по цепи управления замком. (Жёлтый провод с красной полосой). В общем расковырял весь модуль. Начал с района реле которая должна управлять замком. Прозвонил её - она в порядке. Доковырял до ULN-ки которая этим реле управляет -заменил её, но ничего не изменилось.
Пришлось подключать модуль к стиральной машине и измерять прямо на месте все сигналы. Начал с проца. Запустил программу, стал измерять. С проца вышло +5 на уэлэнку, выход уэлэнки открыт, реле сработало, контакты замкнуты.... на замке напруги нет... Вот тут у меня мозги и закипели...
Стал думать, что на второй контакт реле не приходит масса. Расковырял ещё пол модуля, нашёл куда идёт масса, а она прямёхонько идёт на сетевую колодку, то бишь есть... И вот тут до меня стало доходить, что я не там ищу. То бишь не массы на замке нет, а фазы (красный провод). Стал вызванивать куда он идёт... и вдруг обнаруживаю, что фаза на замок идёт.... откуда бы вы думали... с тэна!!!!!!! А тэн то включается через два реле! Расковыриваю теперь в знакомом месте, напротив двух клемм сети и тэна и одной рэлюшки - чисто.
Но с угла в сторону второго реле видно небольшое потемнение. Расковыриваю напротив крайнего реле - оба на!! Выгоревшая холодная пайка. Классика, только на втором реле. Запаял и всё пошло.

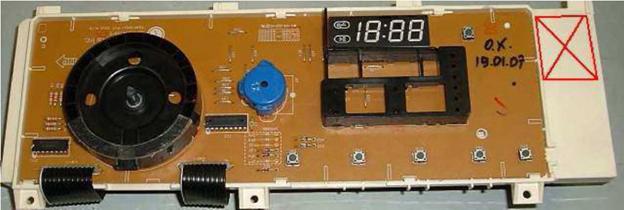

В общем так... ковыряй модуль напротив крайнего чёрного реле. Это правый верхний угол модуля если смотреть спереди стиральной машины. Получается за пределами платы с кнопками, то есть её даже можно не снимать. Просто вырезай дырку в пластике от края до бортика модуля, от верха и до середины. Там уже увидишь проблему. Что же касается ремонта платы управления и индикации, то при искажении показаний индикатора заменяют расположенные на нем ключевые микросхемы (1 или 2 на рис. 6). Компаунд на этой плате отсутствует, поэтому проблем с заменой микросхем не будет. Если же замена не привела к устранению дефекта, заменяют плату целиком.
Рис. 8. Красным обозначено место дефекта
Система управления Fuzzy Logic.
В последнее десятилетие в области автоматического управления различными техническими устройствами и, а частности, в изделиях бытовой техники получили развитие системы, основанные на так называемой «нечеткой логике» (Fuzzy Logic).
Впервые термин Fuzzy Logic был введен американским профессором азербайджанского происхождения Лотфи Заде в 1965 г. в работе «Нечеткие множества», опубликованной в журнале «Информатика и управление». Основанием для создания новой теории послужил спор профессора со своим другом о том, чья из жен привлекательнее. К единому мнению
они, естественно, так и не пришли. Это вынудило Заде сформировать концепцию, которая выражает нечеткие понятия типа «привлекательность» в числовой форме.
Областью внедрения алгоритмов нечеткой логики являются всевозможные экспертные системы, в том числе: нелинейный контроль за производственными процессами; самообучающиеся системы, исследование рисковых и критических ситуаций; распознавание образов и др.
В отличие от традиционной математики, требующей на каждом шаге моделирования точных и однозначных формулировок закономерностей, нечеткая логика предлагает иной уровень подход, при котором постулируется лишь минимальный набор закономерностей.
Нечеткие числа, получаемые в результате «не вполне точных измерений», во многом аналогичны распределениям теории вероятностей. В пределе, при возрастании точности, нечеткая логика приходит к стандартной, Булевой. По сравнению с вероятностным методом, нечеткий метод позволяет резко сократить объем производимых вычислений, что, в свою очередь, приводит к увеличений быстродействия нечетких систем. Базовые понятия нечеткой логики. Прогноз погоды обычно выглядит так: завтра температура воздуха +5°С, возможен дождь. В этом случае даже профессиональные синоптики не могут точно сказать, будет дождь или нет. Это и есть проявление нечеткой логики: погода завтра может быть в данном случае как просто пасмурной, так и дождливой: события здесь предсказываются с некоторой долей уверенности (рангом).
Рассмотрим теперь другой пример, связанный с возрастом человека (рис. 1).
Рис. 1. Нечеткое множество для термина «молодой»
До 16 лет нельзя однозначно утверждать, что человек молодой (например, 15-летние относятся к категории «молодой» с рангом около 0,9). Зато диапазону от 16 до 30 пет можно присвоить ранг 1, т. е. человек в этом возрасте действительно молодой. После 30 лет человек считается уже не молодым, но еще и не старым, здесь принадлежность (ранг) термина «молодой» возрасту будет принимать значения в интервале от 0 до 1. И чем больше возраст человека, тем меньше становится его принадлежность к соответствующему терму (см. ниже), т.е. ранг будет стремиться к 0. Таким образом, было получено нечеткое множество, описывающее понятие молодости для всего диапазона возрастов человека. Если ввести остальные термины (например, «очень молодой», «старый» и т.д.), то можно охарактеризовать такую переменную, как возраст, состоящую из нескольких нечетких множеств и полностью перекрывающую весь жизненный период человека.
Ключевыми понятиями нечеткой логики являются:
• фаззификация — сопоставление множеству значений аргумента (х) некоторой функции принадлежности М(х), т. е. перевод значений (х) в нечеткий формат (см. пример с термином «молодой»);
• дефаззификация — процесс, обратный фаззификации.
Все системы с нечеткой логикой функционируют по одному принципу: показания измерительных приборов фаззифицируются (переводятся в нечеткий формат), обрабатываются, дефаззифицируются и в виде привычных сигналов подаются на исполнительные устройства.
Функция принадлежности — это не вероятность, т.к. нам неизвестно статистическое распределения, нет повторяемости экспериментов.
Так, если взять из рассмотренного выше примера прогноза погоды два взаимоисключающих события: «будет дождь» и «дождя не будет» и присвоить им некоторые ранги, то сумма этих рангов необязательно будет равна 1 (но если равенство все таки есть, то нечеткое множество считается нормированным). Значения функции принадлежности М(х) могут быть взяты только из априорных знаний, интуиции (опыта), опроса экспертов. В нечеткой логике вводится понятие лингвистической переменной, значениями которой являются не числа, а слова естественного языка, называемые термами. Например, а случае управления мобильным роботом, задачей которого является объезд помех, можно ввести две лингвистические переменные: ДИСТАНЦИЯ (расстояние от робота до помехи) и НАПРАВЛЕНИЕ (угол между продольной осью робота и направлением на помеху). Рассмотрим лингвистическую переменную ДИСТАНЦИЯ. Значениями ее можно определить термы ДАЛЕКО, СРЕДНЯЯ, БЛИЗКО и ОЧЕНЬ БЛИЗКО. Для физической реализации лингвистической переменной необходимо определить точные физические значения термов этой переменной.
Пусть переменная ДИСТАНЦИЯ может принимать любое значение из диапазона от нуля до бесконечности. Согласно положениям теории нечетких множеств, в таком случае каждому значению расстояния из указанного диапазона может быть поставлено в соответствие некоторое число от нуля до единицы, которое определяет степень принадлежности данного физического расстояния (допустим 40 см)
к тому или иному терму лингвистической переменной ДИСТАНЦИЯ.
Степень принадлежности определяется так называемой функцией принадлежности М^), где d — расстояние до помехи. В нашем случае расстоянию 40 см можно задать степень принадлежности к терму ОЧЕНЬ БЛИЗКО, равную 0,7, а к терму БЛИЗКО — 0,3 (см. рис.2.).

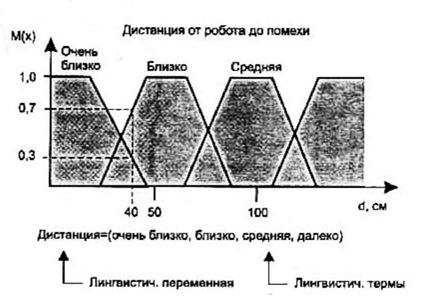

Рис. 2 Лингвистическая переменная и функция принадлежности
В каждом конкретном случае определение степени принадлежности дается экспертами, разрабатывающими систему управления.
Переменной НАПРАВЛЕНИЕ, которая может принимать значения в диапазоне от 0 до 360 °, зададим термы ЛЕВОЕ, ПРЯМО И ПРАВОЕ. Теперь необходимо задать выходные переменные. В рассматриваемом примере достаточно одной переменной, которая будет называться РУЛЕВОЙ УГОЛ. Она может содержать термы: РЕЗКО ВЛЕВО, ВЛЕВО,
ПРЯМО, ВПРАВО. РЕЗКО ВПРАВО.
Связь между входом и выходом фиксируется в таблице нечетких правил (табл. 1.10.1).
Каждая запись в данной таблице соответствует своему нечеткому правилу, например:
«Если ДИСТАНЦИЯ БЛИЗКО и НАПРАВЛЕНИЕ ПРАВОЕ, тогда РУЛЕВОЙ УГОЛ РЕЗКО ВЛЕВО».
Таким образом, мобильный робот с нечеткой логикой будет работать по следующему принципу: данные с сенсоров о расстоянии до помехи и направлении на нее будут фаззифицированы, обработаны согласно табличным правилам, дефаззифицированы, и полученные данные в виде управляющих сигналов поступят на привод робота.

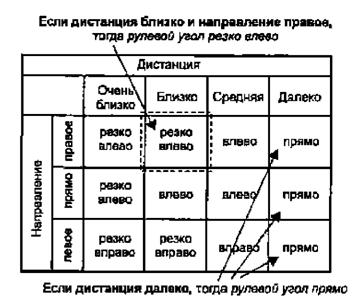

Таблица 1. Таблица нечетких правил для мобильного робота

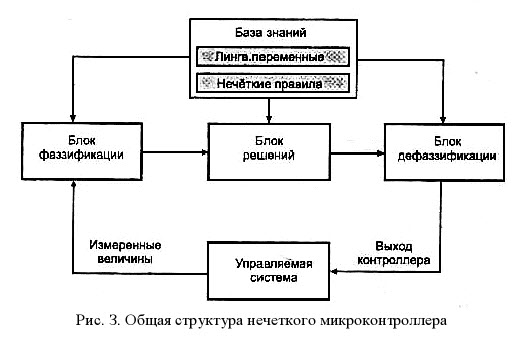

Общая структура нечеткого микроконтроллера
Общая структура микроконтроллера, использующего нечеткую логику, показана на рис. 3.
Она содержит в своем составе следующие составные части: блок фаззификации; базу знаний; блок решений; блок дефаззификации.
Блок фаззификации преобразует четкие («csisp») величины, измеренные на выходе объекта управления, в нечеткие величины, описываемые лингвистическими переменными в базе знаний. Блок решений использует нечеткие условные («if— then») правила, заложенные в базе знаний, для преобразования нечетких входных данных в требуемые управляющие воздействия, которые носят также нечеткий характер. Блок дефаззификации преобразует нечеткие данные с выхода блока решений в четкую величину, которая используется для управления объектом. В качестве микроконтроллеров, поддерживающих нечеткую логику, можно назвать 68НС11, 68HC12 фирмы Motorola, MCS-96 фирмы Intel, а также некоторые другие. Параллельно с развитием соответствующей элементной базы развиваются и инструменты программирования, которые позволяют как моделировать систему управления с нечеткой логикой, так и получать машинные коды. использующиеся впоследствии в «железе».

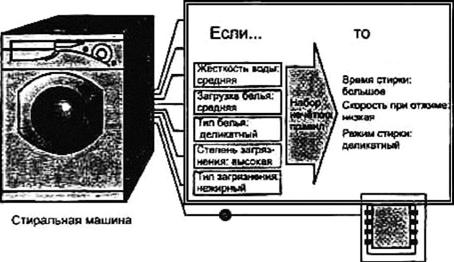

Fuzzy Logic в стиральной машине

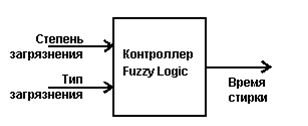

рис. 4
На рис. 4 показана схема микроконтроллера системы Fuzzy Logic, управляющей работой стиральной машины.
На вход микропроцессора поступает информация о степени загрязнения белья и типе загрязнения. Выходным параметром является время стирки.

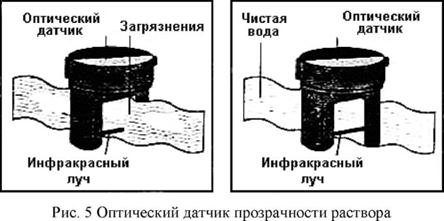

Оба входных параметра получаются от одного оптического датчика прозрачности моющего раствора в баке стиральной машины (рис, 5).
О степени загрязнения можно судить по прозрачности моющего раствора; чем ниже загрязнение белья, тем прозрачнее вода. Первым входным параметром является «ПРОЗРАЧНОСТЬ РАСТВОРА». О типе загрязнения можно судить по скорости изменения прозрачности раствора (или, иными словами, по времени его насыщения); жирные загрязнения малорастворимы в воде и их концентрация в растворе медленнее выходит на уровень насыщения. Загрязнения низкой жирности растворяются лучше, и раствор в баке стиральной машины скорее становится насыщенным. Вторым входным параметром здесь является «ВРЕМЯ НАСЫЩЕНИЯ РАСТВОРА» Таким образом, можно построить две функции принадлежности: в одном случае аргументом является степень загрязнения белья (рис. 6) в другом—тип загрязнения (рис. 7). В качестве диапазона изменения аргумента принимается интервал значений от 0 до 100.
Значение выходного параметра «ВРЕМЯ СТИРКИ» (в данном случае это четкая величина, измеряемая в минутах) определяется с помощью набора нечетких правил «если... то», например: «Если ПРОЗРАЧНОСТЬ РАСТВОРА НИЗКА и ВРЕМЯ НАСЫЩЕНИЯ РАСТВОРА ВЕЛИКО, то ВРЕМЯ СТИРКИ ВЕЛИКО». Или, что то же самое: «Если степень загрязнения высока и загрязнение жирное, то время стирки велико». Полная таблица нечетких правил для стиральной машины дана в табл. 2

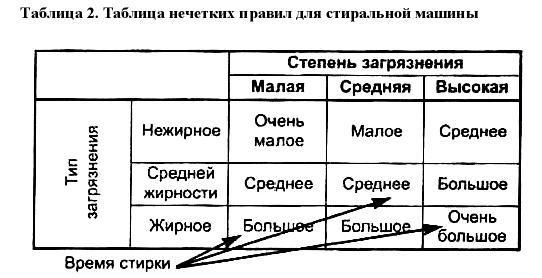

Таблица 2. Таблица нечетких правил для стиральной машины
При этом градации величины «ВРЕМЯ СТИРКИ» четко определены:
ОЧЕНЬ БОЛЬШОЕ — 60 мин; БОЛЬШОЕ—40 мин.
СРЕДНЕЕ—20 мин;
МАЛОЕ—12 мин;
ОЧЕНЬ МАЛОЕ—8 мин.
Характер зависимости выходного параметра «ВРЕМЯ СТИРКИ» от значения функции принадлежности показан на рис. 8.
Рис. 8. Характер зависимости выходного параметра «ВРЕМЯ СТИРКИ» от значения функции принадлежности
Совместное влияние двух функций принадлежности (двух входных параметров) на значение выходного параметра «ВРЕМЯ СТИРКИ», выражается зависимостью, показанной на рис. 9. В данном примере, поясняющем принцип построения системы Fuzzy Logic, которая управляет стиральной машиной, рассматривался только один выходной параметр — «ВРЕМЯ СТИРКИ». Следуя тому же принципу, в реальных системах управления рассматриваются и другие выходные параметры, например, «УРОВЕНЬ ВОДЫ», «СКОРОСТЬ ВРАЩЕНИЯ ПРИ ОТЖИМЕ» и т.д., а среди входных параметров, кроме рассмотренных в данном примере, фигурируют также «ЖЕСТКОСТЬ ВОДЫ», «ЗАГРУЗКА БЕЛЬЯ», «ТИП БЕЛЬЯ». Набор нечетких правил в этом случае представляет многопараметрическую таблицу, согласно которой происходит принятие решения (Рис. 10). Число возможных вариантов программы стирки при этом исчисляется многими сотнями, в чем и выражается качественное отличие стиральных машин с системой управления Fuzzy Logic от машин с электромеханической системой управления.
Рис. 10. Принятие решения системой управления по набору значений входных параметров
Некоторые рекомендации по поиску и устранению простых неисправностей в бытовых СМА
Практически невозможно дать абсолютные рекомендации по ремонту всех существующих СМА. На каждую модель (или серию) есть сервисная документация, но эти сведения доступны только мастерам в авторизованных сервис-центрах. Поэтому приведем общие рекомендации по поиску простых (типовых) неисправностей в механической и электрической частях СМА. Неисправности, возникающие в механической части СМА в процессе эксплуатации, проявляются в основном в виде посторонних шумов либо в виде подтеканий, вызванных негерметичностью соединений резиновых патрубков, дефектами прокладок и уплотнений. Неисправности в виде посторонних шумов могут возникнуть из-за дефектов какого-либо из элементов подвески бака — амортизаторов или демпферов или от попадания предметов в пространство между баком и барабаном — пуговиц, скрепок, монет, деталей (вставок) женской одежды. Специфические шумы появляются и вследствие износа уплотнений и попадания воды в подшипники барабана или в подшипники ротора ведущего мотора. Чтобы проверить состояние элементов подвески бака, необходимо получить доступ к верхней части бака СМА. В зависимости от типа СМА необходимо будет снять либо верхнюю крышку, либо заднюю, или боковую. Это нужно для наблюдения за состоянием амортизаторов (демпферов). Для их проверки нажимаем рукой сверху на бак так, чтобы бак сместился вниз на величину хода амортизаторов (демпферов) — это примерно 5—6 сантиметров. При нажатии должно ощущаться некоторое сопротивление. Затем руку резко убираем. Если бак плавно вернется в прежнее положение — система подвески исправна.
Если же бак будет совершать колебания, как маятник, то есть амортизаторы (демпферы) не будут поглощать энергию колебаний, — есть все основания полагать, что какой-либо из элементов подвески неисправен. Если проверяется СМА с фронтальной загрузкой, то при нажатии сверху на бак не должны образовываться складки на манжете загрузочного люка. При дефектах амортизаторов одну или две складки можно наблюдать при работе СМА даже с небольшой загрузкой. Подобный дефект представлен на рис. 1.

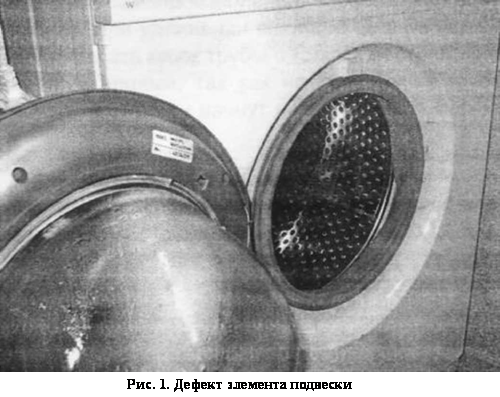

Один из амортизаторов (демпферов) неисправен, поэтому даже при легком нажатии сверху на бак образуется складка на манжете. СМА, конечно, некоторое время проработает с таким дефектом, а потом в местах складок манжета протрется и СМА будет подтекать. Если проверяется СМА с вертикальной загрузкой, то нужно обратить внимание на то, как провисает бак с номинальной загрузкой и с водой. Нужно проверить, остается ли запас хода в направляющих демпферов и амортизаторов. Если бак с нагрузкой провисает так, что запаса хода не остается, то при отжиме будут возникать сильные стуки. Демпферы, сделанные в виде брусков или шайб, при сильном дисбалансе могут расколоться. Если не удастся достать новые, то и бруски, и шайбы демпферов можно изготовить из текстолита или из плоских автомобильных тормозных колодок. Посторонние шумы, возникающие при износе уплотнений, также можно легко обнаружить. Для этого нужно снять приводной ремень и рукой (за шкив) раскрутить пустой, без белья, барабан. Если уплотнения исправны — барабан будет вращаться практически бесшумно. Если при вращении слышны скрежет, скрипы, характерный гул или для прокрутки барабана требуется значительное усилие, то это говорит об износе уплотнений, которые нужно будет заменить вместе сподшипниками. Затем включаем СМА в режим отжима. Если при вращении ведущего мотора будут слышны постоянные шумы (не считая звуков от трения щеток о коллектор), то возможно, вода попала в один из подшипников ротора. Часто подобное явление можно заметить и по наличию следов подтеков на баке (особенно при дефектах уплотнений). Когда вода попадает в подшипники ротора ведущего мотора (как правило, страдает всегда передний подшипник), помочь можно тремя способами. Заменить мотор целиком, если он в наличии и есть средства для его приобретения. Более простой способ: разобрать мотор, вынуть ротор и снять пылезащитную крышку подшипника. Затем промыть сепаратор бензином, просушить и заложить новую смазку. Если видно, что шарики в сепараторе уже проржавели, то есть еще способ. Правда, он наиболее трудоемкий и возможен только в условиях механической мастерской. Специальным съемником снимается насадка-шкив с оси ротора, снимается дефектный подшипник. Задний подшипник обычно снимается легко. Потом напрессовывают новый подшипник и насадку-шкив. Все операции проводят без применения молотка! Посторонние стуки при работе СМА в режиме отжима могут возникать и при нарушения крепления противовесов и при разрушении противовесов вследствие дисбаланса. Расколовшиеся противовесы из бетона можно склеить водным раствором клея ПВА и цемента и при необходимости укрепить дополнительной обвязкой из стальной ленты или проволоки. Если разрушились кронштейны крепления противовесов на самом баке, то можно выйти и из такой ситуации. Противовесы (даже по частям) можно с успехом приклеить прямо к баку обычной монтажной пеной. Пена наносится тонким слоем на поверхность бака и противовеса и размазывается тонким слоем так, чтобы удалить из пены воздух. Затем противовес сильно прижимают к баку и удерживают 15—20 мин. Таким образом, обеспечивается надежное закрепление противовеса на баке СМА.
При попадании посторонних предметов в пространство между баком и барабаном также возникают постоянные звуки. Мелкие предметы можно извлечь из бака через дополнительные люки в барабане или через съемные ребра. Если съемных ребер на барабане нет, то можно снять ТЭН и через посадочное отверстие длинным пинцетом или магнитом извлечь посторонний предмет. К типу механических неисправностей можно отнести и дефекты, вызывающие подтекание воды. Причиной может быть коррозия в эмалированных баках, неплотности соединений в патрубках, крышке бака, дефекты уплотняющей манжеты сливного насоса-помпы. Небольшие трещины в пластиковых баках можно заделать компаундом типа «холодная сварка», «Алмаз» и т. п. Сквозные отверстия в металлических баках устраняют с помощью двух резиновых прокладок, стянутых винтами.
В заключение этого раздела предложим способ восстановления оси ротора ведущего мотора.
Нередки случаи, когда под передним подшипником вырабатывается канавка на оси ротора и мотор начинает греметь при вращении. Радикальное решение — заменить мотор целиком, но если есть возможность выточить несложные детали из стали, то можно сэкономить. Конечно, такая операция возможна только в условиях механической мастерской или завода, т. к. нужно будет снимать шкив-насадку. Подобная работа вполне по силам токарю средней квалификации. Затем вкладыши устанавливают в подготовленную проточку и напрессовывают новый подшипник и затем—насадку-шкив. Некоторые фирмы выпускают сменные роторы в комплекте с подшипниками — в этом случае ремонт сводится лишь к правильной сборке частей мотора.
Типовые дефекты стиральных машин
А теперь мы рассмотрим простые, так называемые типовые, дефекты как наиболее часто встречающиеся. Не будем приводить «развесистые» алгоритмы по поиску неисправностей. В ранее изданных книгах подобные алгоритмы уже печатались. Смысл любого алгоритма сводится к измерениям напряжении на контактах исполнительных устройств в нужный момент программы. Мы не берем во внимание совсем простые измерения от розетки до фильтра помех и сетевой кнопки. Также не будем пользоваться и циклограммами, показывающими состояние контактов программатора в каждом шаге программы. К тому же подобная документация доступна лишь кругу мастеров в специализированных сервис-центрах. Все СМА с электромеханическими программаторами имеют также и рукоятку на лицевой панели управления. На рукоятке обычно обозначены все символы программы. Поэтому, зная устройство контактной системы программатора, можно и без циклограммы проверить состояние любых контактных групп. Поэтому мы просто перечислим наиболее часто встречающиеся дефекты в электросхемах СМА, тем более что их немного, и отметим внешние признаки проявления этих дефектов. Напомним: любые ремонтные мероприятия должны проводиться с соблюдением правил техники безопасности: не прикасаться к вращающимся деталям, надевать при ремонте соответствующую одежду и головной убор. Также нельзя присоединять щупы измерительных приборов к цепям электросхемы при включенной СМА. После выключения СМА из розетки желательно разрядить конденсаторы противопомехового фильтра. Как это сделать, показано на рис. 16.3, а. Для начала также проинформируем читателя о том, что множество моделей СМА, хотя и имеют разные названия и внешний вид, собраны по совершенно одинаковым схемам и из одинаковых деталей. Например: СМА группы Candy выпускаются для торговли в разных странах под разными торговыми марками (названиями). Это «Otsein», «Rosieres», «Zerowatt», «Iberna», «Kelvinator», «Hoover», «Gasfire», «Bayer», «Vendome» и даже «General Electric» и под многими другими. Точно также скрываются и близнецы под маркой «Whirlpool» — «Laden», «Ignis», «Radiola», «Bauchnecht», «Kenmoor» и другие. СМА группы «Electrolux»: «Zanussi, «AEG», «Husguarna». То же самое происходит и с названиями СМА «Merloni».

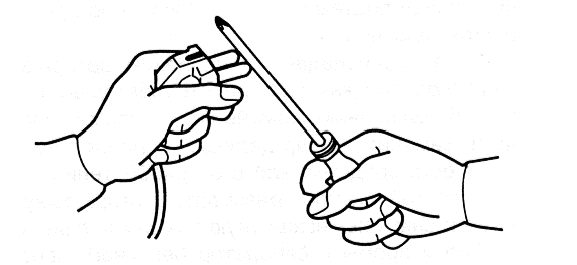

Рис. 3. Разряд конденсатов фильтра радиопомех
Сравнительно недавно на российском рынке появились СМА турецкого производства (концерн «Arcelic») под торговой маркой «Beko». Но опять же по совершенно одинаковым схемам эти СМА известны под названиями «Reeson» и «Blomberg». Списки СМА с разными торговыми марками, но собранные по однотипным схемам, можно продолжать до бесконечности. На нащем сайте приведены электросхемы СМА разных производителей. Самые простые СМА имеют в составе своей электросхемы асинхронный мотор и регулируемый термостат для установки и поддержания температуры воды в баке. Наиболее часто встречающиеся неисправности в подобных СМА: неисправность блокировочного термозамка, перегорание ТЭНа или срабатывание его защиты, перегорание или обрыв обмотки клапана подачи воды, перегорание обмотки сливного насоса-помпы, дефекты электромеханических командоаппаратов-программаторов. Выход из строя ТЭН Допустим, в СМА перегорел ТЭН. При включении вода подается и заливается до необходимого уровня, блокируется замок загрузочного люка и барабан с бельем начинает вращаться, однако на момент включения режима нагрева СМА останавливается и перестает подавать признаки «жизни», только продолжает гореть индикаторная лампа включения. Если ручку установки температуры вывести в начальное положение (режим стирки без нагрева — в холодной воде), то СМА «оживает»: начинают вращаться синхромотор программатора и ведущий мотор (барабан с бельем). Дело в том, что большинство электросхем с регулируемым термостатом построены таким образом, что напряжение питания на синхромотор программатора подается только после того, как вода в баке нагревается до 30 °С. Выход из строя обмотки клапана подачи воды
Следующий типовой дефект — выход из строя обмотки клапана подачи воды.
Допустим, обмотка сгорела на этапе последнего набора воды при полоскании. Это значит, что программа стирки благополучно завершится, а дефект проявится только при следующем включении. В этом случае СМА невозможно будет включить, т. е. индикаторная мембрана загорится, но больше ничего не произойдет. Если переключить программатор в режим отжима, то можно будет услышать, как заработает сливной насос, начнет вращаться барабан и программа закончится. Выход из строя сливного насоса. Набора (подачи) воды не будет также и при следующем типовом дефекте: при перегорании обмотки сливного насоса. Дело в том, что во многих электросхемах СМА обмотка клапана подачи воды и обмотка сливного насоса в режиме набора воды включаются последовательно. Как мы знаем, сопротивление обмотки клапана примерно 3,5 кОм, а сопротивление обмотки насоса 170—200 Ом. При подаче напряжения питания на такую цепь клапан включится, только если обмотка насоса исправна. При этом большая часть напряжения будет приложена к обмотке клапана, а оставшейся части напряжения будет недостаточно, чтобы насос заработал. В режиме отжима на обмотку насоса будет подаваться полное напряжение питания. Таким образом, при обрыве (перегорании) обмотки сливного насоса не будет происходить набора воды и не будет производиться откачка воды из бака. Ведущий мотор при этом будет вращаться.

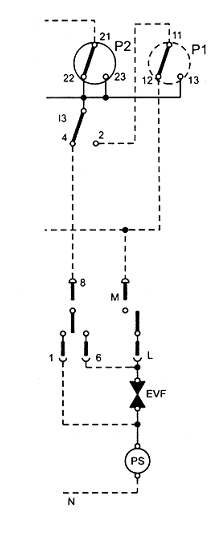

На рис. 3, б показан фрагмент включения обмоток клапана и насоса.
Рис.3 Фрагмент включения обмоток клапана и насоса
Отказ блокировочного термозамка
Еще одна типовая неисправность — это отказ блокировочного термозамка. Как мы уже знаем, этот замок имеет две функции: блокировать загрузочный люк и обеспечивать прохождение напряжения питания на основную часть электросхемы СМА. В замок также могут попасть вода или пена. При этом в замке может выйти из строя термоэлементы (РТС-резистор) либо могут подгореть контакты, через которые подается напряжение питания на электросхему. В последнем случае СМА можно будет включить. Произойдет набор воды, заблокируется люк, и далее программа стирки будет проходить по всем пунктам, как положено, но не будет вращаться ведущий мотор (а следовательно, и барабан — с бельем). Все электросхемы СМА, приведенные на сайте, являются так называемыми базовыми — то есть отличия от схем конкретных моделей могут быть лишь в наличии или в отсутствии некоторых опций — таких как, например, дополнительное полоскание, остановка с водой, слив воды без отжима и т. п.
Все вышеперечисленные дефекты характерны и для СМА, собранных и по другим схемам, так как в этих СМА точно также может выйти из строя термозамок, ТЭН, насос. В случае бросков напряжения или в случае попадания воды сможет выйти из строя и электронный модуль.
Электронные модули
Электронные модули бывают трех видов: 1 —отдельные модули для управления моторами, 2 — модули, совмещенные с командоаппаратом-программатором и 3 — модули, полностью электронные.
О ремонте электроники написаны горы книг, есть общие методы ремонта. Поэтому мы не будем повторяться, а остановимся на главных моментах. Из практики известно множество случаев выходов из строя электронных модулей различных типов, и практика показала, что далеко не все модули окончательно выходят из строя. Очень многие из них можно и отремонтировать. Конечно, для этого необходимы базовые знания по электронике и умение обращаться с измерительными приборами. Но также довольно часто можно отремонтировать электронный модуль, зная некоторые подробности его устройства и некоторые признаки работы СМА с неисправным модулем. Конечно, если видно, что плата модуля прогорела основательно, то не стоит браться за ремонт — это невыгодно со всех точек зрения.
Если видно, что повреждения незначительны — допустим, сгорел предохранитель сгорел один из симисторов, или печатный проводник на плате, или вообще повреждений не видно невооруженным глазом — можно попытаться отремонтировать такой модуль.
Ремонт контроллера
и плата основного электронного блока (расположение элементов левой части блока для СМ с прямым приводом показано на рис. 7).
Основной блок залит прозрачным компаундом, который предохраняет его от воздействий окружающей среды.
Однако, несмотря на пропитку, неисправные элементы блока можно заменить.
Рис. 7
На рис. 7 показаны следующие элементы:
— управляющие симисторы клапанов залива воды;
— реле ТЭНа;
— управляющий симистор мотора сливного насоса.
[В случае неисправности указанных элементов, их заменяют.
Для замены симистора осторожно (например, с помощью зубного бора) удаляют компаунд вокруг неисправного элемента. Затем удаляют и сам элемент, оставив его выводы. К ним аккуратно припаивают новый симистор. После этого заливают получившееся углубление эпоксиднойсмолой.
Для замены реле, как и в предыдущем случае, удаляют компаунд вокруг его корпуса. Затем разрушают сам корпус и удаляют катушку реле и его контактную группу таким образом, чтобы были доступны выводы, которые впаяны в плату блока. К ним аккуратно припаивают удлинительные провода соответствующего сечения (ток через контактную группу реле может достигать значительных величин, поэтому использование проводов малого сечения недопустимо). Приклеивают новое реле в любое свободное место на блоке (например, 4 на рис. 5) и аккуратно припаивают к нему провода, выведенные от контактов старого реле. При необходимости заливают лаком или эпоксидной смолой место установки неисправного реле.]
Примечание elremont. За фрагмент, выделенный зеленым, мастера били меня ногами по лицу, потому что писал это человек, который ни разу не ремонтировал модули. Так было написано в исходной статье, не более того. Принимать это как руководство к действию не рекомендуется, если и менять детали, то по нормальному, без всяких соплей.
В качестве небольшой компенсации один из постов с форума http://rmbt.ru/ пишет его администратор форума Alexzz, человек широко известный в узких кругах. Речь идет конечно о LG (LG WD-10180N)
О!!! Как раз хотел писать об этом. Я сегодня помучался и как раз с точно такой моделью.
Симптом был - не блокируется замок, выдаёт ошибку de. Я застал коллегу в момент когда он уже вытащил замок и хотел его менять. Говорю ему - постой, давай его сначала проверим! Накинул проверочные концы 220 на L и N - сработал. Целый. Но на машине между L и N напруги нет.
Ну я и пошёл по цепи управления замком. (Жёлтый провод с красной полосой). В общем расковырял весь модуль. Начал с района реле которая должна управлять замком. Прозвонил её - она в порядке. Доковырял до ULN-ки которая этим реле управляет -заменил её, но ничего не изменилось.
Пришлось подключать модуль к стиральной машине и измерять прямо на месте все сигналы. Начал с проца. Запустил программу, стал измерять. С проца вышло +5 на уэлэнку, выход уэлэнки открыт, реле сработало, контакты замкнуты.... на замке напруги нет... Вот тут у меня мозги и закипели...
Стал думать, что на второй контакт реле не приходит масса. Расковырял ещё пол модуля, нашёл куда идёт масса, а она прямёхонько идёт на сетевую колодку, то бишь есть... И вот тут до меня стало доходить, что я не там ищу. То бишь не массы на замке нет, а фазы (красный провод). Стал вызванивать куда он идёт... и вдруг обнаруживаю, что фаза на замок идёт.... откуда бы вы думали... с тэна!!!!!!! А тэн то включается через два реле! Расковыриваю теперь в знакомом месте, напротив двух клемм сети и тэна и одной рэлюшки - чисто.
Но с угла в сторону второго реле видно небольшое потемнение. Расковыриваю напротив крайнего реле - оба на!! Выгоревшая холодная пайка. Классика, только на втором реле. Запаял и всё пошло.
В общем так... ковыряй модуль напротив крайнего чёрного реле. Это правый верхний угол модуля если смотреть спереди стиральной машины. Получается за пределами платы с кнопками, то есть её даже можно не снимать. Просто вырезай дырку в пластике от края до бортика модуля, от верха и до середины. Там уже увидишь проблему. Что же касается ремонта платы управления и индикации, то при искажении показаний индикатора заменяют расположенные на нем ключевые микросхемы (1 или 2 на рис. 6). Компаунд на этой плате отсутствует, поэтому проблем с заменой микросхем не будет. Если же замена не привела к устранению дефекта, заменяют плату целиком.
Рис. 8. Красным обозначено место дефекта
Система управления Fuzzy Logic.
В последнее десятилетие в области автоматического управления различными техническими устройствами и, а частности, в изделиях бытовой техники получили развитие системы, основанные на так называемой «нечеткой логике» (Fuzzy Logic).
Впервые термин Fuzzy Logic был введен американским профессором азербайджанского происхождения Лотфи Заде в 1965 г. в работе «Нечеткие множества», опубликованной в журнале «Информатика и управление». Основанием для создания новой теории послужил спор профессора со своим другом о том, чья из жен привлекательнее. К единому мнению
они, естественно, так и не пришли. Это вынудило Заде сформировать концепцию, которая выражает нечеткие понятия типа «привлекательность» в числовой форме.
Областью внедрения алгоритмов нечеткой логики являются всевозможные экспертные системы, в том числе: нелинейный контроль за производственными процессами; самообучающиеся системы, исследование рисковых и критических ситуаций; распознавание образов и др.
В отличие от традиционной математики, требующей на каждом шаге моделирования точных и однозначных формулировок закономерностей, нечеткая логика предлагает иной уровень подход, при котором постулируется лишь минимальный набор закономерностей.
Нечеткие числа, получаемые в результате «не вполне точных измерений», во многом аналогичны распределениям теории вероятностей. В пределе, при возрастании точности, нечеткая логика приходит к стандартной, Булевой. По сравнению с вероятностным методом, нечеткий метод позволяет резко сократить объем производимых вычислений, что, в свою очередь, приводит к увеличений быстродействия нечетких систем. Базовые понятия нечеткой логики. Прогноз погоды обычно выглядит так: завтра температура воздуха +5°С, возможен дождь. В этом случае даже профессиональные синоптики не могут точно сказать, будет дождь или нет. Это и есть проявление нечеткой логики: погода завтра может быть в данном случае как просто пасмурной, так и дождливой: события здесь предсказываются с некоторой долей уверенности (рангом).
Рассмотрим теперь другой пример, связанный с возрастом человека (рис. 1).
Рис. 1. Нечеткое множество для термина «молодой»
До 16 лет нельзя однозначно утверждать, что человек молодой (например, 15-летние относятся к категории «молодой» с рангом около 0,9). Зато диапазону от 16 до 30 пет можно присвоить ранг 1, т. е. человек в этом возрасте действительно молодой. После 30 лет человек считается уже не молодым, но еще и не старым, здесь принадлежность (ранг) термина «молодой» возрасту будет принимать значения в интервале от 0 до 1. И чем больше возраст человека, тем меньше становится его принадлежность к соответствующему терму (см. ниже), т.е. ранг будет стремиться к 0. Таким образом, было получено нечеткое множество, описывающее понятие молодости для всего диапазона возрастов человека. Если ввести остальные термины (например, «очень молодой», «старый» и т.д.), то можно охарактеризовать такую переменную, как возраст, состоящую из нескольких нечетких множеств и полностью перекрывающую весь жизненный период человека.
Ключевыми понятиями нечеткой логики являются:
• фаззификация — сопоставление множеству значений аргумента (х) некоторой функции принадлежности М(х), т. е. перевод значений (х) в нечеткий формат (см. пример с термином «молодой»);
• дефаззификация — процесс, обратный фаззификации.
Все системы с нечеткой логикой функционируют по одному принципу: показания измерительных приборов фаззифицируются (переводятся в нечеткий формат), обрабатываются, дефаззифицируются и в виде привычных сигналов подаются на исполнительные устройства.
Функция принадлежности — это не вероятность, т.к. нам неизвестно статистическое распределения, нет повторяемости экспериментов.
Так, если взять из рассмотренного выше примера прогноза погоды два взаимоисключающих события: «будет дождь» и «дождя не будет» и присвоить им некоторые ранги, то сумма этих рангов необязательно будет равна 1 (но если равенство все таки есть, то нечеткое множество считается нормированным). Значения функции принадлежности М(х) могут быть взяты только из априорных знаний, интуиции (опыта), опроса экспертов. В нечеткой логике вводится понятие лингвистической переменной, значениями которой являются не числа, а слова естественного языка, называемые термами. Например, а случае управления мобильным роботом, задачей которого является объезд помех, можно ввести две лингвистические переменные: ДИСТАНЦИЯ (расстояние от робота до помехи) и НАПРАВЛЕНИЕ (угол между продольной осью робота и направлением на помеху). Рассмотрим лингвистическую переменную ДИСТАНЦИЯ. Значениями ее можно определить термы ДАЛЕКО, СРЕДНЯЯ, БЛИЗКО и ОЧЕНЬ БЛИЗКО. Для физической реализации лингвистической переменной необходимо определить точные физические значения термов этой переменной.
Пусть переменная ДИСТАНЦИЯ может принимать любое значение из диапазона от нуля до бесконечности. Согласно положениям теории нечетких множеств, в таком случае каждому значению расстояния из указанного диапазона может быть поставлено в соответствие некоторое число от нуля до единицы, которое определяет степень принадлежности данного физического расстояния (допустим 40 см)
к тому или иному терму лингвистической переменной ДИСТАНЦИЯ.
Степень принадлежности определяется так называемой функцией принадлежности М^), где d — расстояние до помехи. В нашем случае расстоянию 40 см можно задать степень принадлежности к терму ОЧЕНЬ БЛИЗКО, равную 0,7, а к терму БЛИЗКО — 0,3 (см. рис.2.).
Рис. 2 Лингвистическая переменная и функция принадлежности
В каждом конкретном случае определение степени принадлежности дается экспертами, разрабатывающими систему управления.
Переменной НАПРАВЛЕНИЕ, которая может принимать значения в диапазоне от 0 до 360 °, зададим термы ЛЕВОЕ, ПРЯМО И ПРАВОЕ. Теперь необходимо задать выходные переменные. В рассматриваемом примере достаточно одной переменной, которая будет называться РУЛЕВОЙ УГОЛ. Она может содержать термы: РЕЗКО ВЛЕВО, ВЛЕВО,
ПРЯМО, ВПРАВО. РЕЗКО ВПРАВО.
Связь между входом и выходом фиксируется в таблице нечетких правил (табл. 1.10.1).
Каждая запись в данной таблице соответствует своему нечеткому правилу, например:
«Если ДИСТАНЦИЯ БЛИЗКО и НАПРАВЛЕНИЕ ПРАВОЕ, тогда РУЛЕВОЙ УГОЛ РЕЗКО ВЛЕВО».
Таким образом, мобильный робот с нечеткой логикой будет работать по следующему принципу: данные с сенсоров о расстоянии до помехи и направлении на нее будут фаззифицированы, обработаны согласно табличным правилам, дефаззифицированы, и полученные данные в виде управляющих сигналов поступят на привод робота.
Таблица 1. Таблица нечетких правил для мобильного робота
Общая структура нечеткого микроконтроллера
Общая структура микроконтроллера, использующего нечеткую логику, показана на рис. 3.
Она содержит в своем составе следующие составные части: блок фаззификации; базу знаний; блок решений; блок дефаззификации.
Блок фаззификации преобразует четкие («csisp») величины, измеренные на выходе объекта управления, в нечеткие величины, описываемые лингвистическими переменными в базе знаний. Блок решений использует нечеткие условные («if— then») правила, заложенные в базе знаний, для преобразования нечетких входных данных в требуемые управляющие воздействия, которые носят также нечеткий характер. Блок дефаззификации преобразует нечеткие данные с выхода блока решений в четкую величину, которая используется для управления объектом. В качестве микроконтроллеров, поддерживающих нечеткую логику, можно назвать 68НС11, 68HC12 фирмы Motorola, MCS-96 фирмы Intel, а также некоторые другие. Параллельно с развитием соответствующей элементной базы развиваются и инструменты программирования, которые позволяют как моделировать систему управления с нечеткой логикой, так и получать машинные коды. использующиеся впоследствии в «железе».
Fuzzy Logic в стиральной машине
рис. 4
На рис. 4 показана схема микроконтроллера системы Fuzzy Logic, управляющей работой стиральной машины.
На вход микропроцессора поступает информация о степени загрязнения белья и типе загрязнения. Выходным параметром является время стирки.
Оба входных параметра получаются от одного оптического датчика прозрачности моющего раствора в баке стиральной машины (рис, 5).
О степени загрязнения можно судить по прозрачности моющего раствора; чем ниже загрязнение белья, тем прозрачнее вода. Первым входным параметром является «ПРОЗРАЧНОСТЬ РАСТВОРА». О типе загрязнения можно судить по скорости изменения прозрачности раствора (или, иными словами, по времени его насыщения); жирные загрязнения малорастворимы в воде и их концентрация в растворе медленнее выходит на уровень насыщения. Загрязнения низкой жирности растворяются лучше, и раствор в баке стиральной машины скорее становится насыщенным. Вторым входным параметром здесь является «ВРЕМЯ НАСЫЩЕНИЯ РАСТВОРА» Таким образом, можно построить две функции принадлежности: в одном случае аргументом является степень загрязнения белья (рис. 6) в другом—тип загрязнения (рис. 7). В качестве диапазона изменения аргумента принимается интервал значений от 0 до 100.
Значение выходного параметра «ВРЕМЯ СТИРКИ» (в данном случае это четкая величина, измеряемая в минутах) определяется с помощью набора нечетких правил «если... то», например: «Если ПРОЗРАЧНОСТЬ РАСТВОРА НИЗКА и ВРЕМЯ НАСЫЩЕНИЯ РАСТВОРА ВЕЛИКО, то ВРЕМЯ СТИРКИ ВЕЛИКО». Или, что то же самое: «Если степень загрязнения высока и загрязнение жирное, то время стирки велико». Полная таблица нечетких правил для стиральной машины дана в табл. 2
Таблица 2. Таблица нечетких правил для стиральной машины
При этом градации величины «ВРЕМЯ СТИРКИ» четко определены:
ОЧЕНЬ БОЛЬШОЕ — 60 мин; БОЛЬШОЕ—40 мин.
СРЕДНЕЕ—20 мин;
МАЛОЕ—12 мин;
ОЧЕНЬ МАЛОЕ—8 мин.
Характер зависимости выходного параметра «ВРЕМЯ СТИРКИ» от значения функции принадлежности показан на рис. 8.
Рис. 8. Характер зависимости выходного параметра «ВРЕМЯ СТИРКИ» от значения функции принадлежности
Совместное влияние двух функций принадлежности (двух входных параметров) на значение выходного параметра «ВРЕМЯ СТИРКИ», выражается зависимостью, показанной на рис. 9. В данном примере, поясняющем принцип построения системы Fuzzy Logic, которая управляет стиральной машиной, рассматривался только один выходной параметр — «ВРЕМЯ СТИРКИ». Следуя тому же принципу, в реальных системах управления рассматриваются и другие выходные параметры, например, «УРОВЕНЬ ВОДЫ», «СКОРОСТЬ ВРАЩЕНИЯ ПРИ ОТЖИМЕ» и т.д., а среди входных параметров, кроме рассмотренных в данном примере, фигурируют также «ЖЕСТКОСТЬ ВОДЫ», «ЗАГРУЗКА БЕЛЬЯ», «ТИП БЕЛЬЯ». Набор нечетких правил в этом случае представляет многопараметрическую таблицу, согласно которой происходит принятие решения (Рис. 10). Число возможных вариантов программы стирки при этом исчисляется многими сотнями, в чем и выражается качественное отличие стиральных машин с системой управления Fuzzy Logic от машин с электромеханической системой управления.
Рис. 10. Принятие решения системой управления по набору значений входных параметров
Некоторые рекомендации по поиску и устранению простых неисправностей в бытовых СМА
Практически невозможно дать абсолютные рекомендации по ремонту всех существующих СМА. На каждую модель (или серию) есть сервисная документация, но эти сведения доступны только мастерам в авторизованных сервис-центрах. Поэтому приведем общие рекомендации по поиску простых (типовых) неисправностей в механической и электрической частях СМА. Неисправности, возникающие в механической части СМА в процессе эксплуатации, проявляются в основном в виде посторонних шумов либо в виде подтеканий, вызванных негерметичностью соединений резиновых патрубков, дефектами прокладок и уплотнений. Неисправности в виде посторонних шумов могут возникнуть из-за дефектов какого-либо из элементов подвески бака — амортизаторов или демпферов или от попадания предметов в пространство между баком и барабаном — пуговиц, скрепок, монет, деталей (вставок) женской одежды. Специфические шумы появляются и вследствие износа уплотнений и попадания воды в подшипники барабана или в подшипники ротора ведущего мотора. Чтобы проверить состояние элементов подвески бака, необходимо получить доступ к верхней части бака СМА. В зависимости от типа СМА необходимо будет снять либо верхнюю крышку, либо заднюю, или боковую. Это нужно для наблюдения за состоянием амортизаторов (демпферов). Для их проверки нажимаем рукой сверху на бак так, чтобы бак сместился вниз на величину хода амортизаторов (демпферов) — это примерно 5—6 сантиметров. При нажатии должно ощущаться некоторое сопротивление. Затем руку резко убираем. Если бак плавно вернется в прежнее положение — система подвески исправна.
Если же бак будет совершать колебания, как маятник, то есть амортизаторы (демпферы) не будут поглощать энергию колебаний, — есть все основания полагать, что какой-либо из элементов подвески неисправен. Если проверяется СМА с фронтальной загрузкой, то при нажатии сверху на бак не должны образовываться складки на манжете загрузочного люка. При дефектах амортизаторов одну или две складки можно наблюдать при работе СМА даже с небольшой загрузкой. Подобный дефект представлен на рис. 1.
Один из амортизаторов (демпферов) неисправен, поэтому даже при легком нажатии сверху на бак образуется складка на манжете. СМА, конечно, некоторое время проработает с таким дефектом, а потом в местах складок манжета протрется и СМА будет подтекать. Если проверяется СМА с вертикальной загрузкой, то нужно обратить внимание на то, как провисает бак с номинальной загрузкой и с водой. Нужно проверить, остается ли запас хода в направляющих демпферов и амортизаторов. Если бак с нагрузкой провисает так, что запаса хода не остается, то при отжиме будут возникать сильные стуки. Демпферы, сделанные в виде брусков или шайб, при сильном дисбалансе могут расколоться. Если не удастся достать новые, то и бруски, и шайбы демпферов можно изготовить из текстолита или из плоских автомобильных тормозных колодок. Посторонние шумы, возникающие при износе уплотнений, также можно легко обнаружить. Для этого нужно снять приводной ремень и рукой (за шкив) раскрутить пустой, без белья, барабан. Если уплотнения исправны — барабан будет вращаться практически бесшумно. Если при вращении слышны скрежет, скрипы, характерный гул или для прокрутки барабана требуется значительное усилие, то это говорит об износе уплотнений, которые нужно будет заменить вместе сподшипниками. Затем включаем СМА в режим отжима. Если при вращении ведущего мотора будут слышны постоянные шумы (не считая звуков от трения щеток о коллектор), то возможно, вода попала в один из подшипников ротора. Часто подобное явление можно заметить и по наличию следов подтеков на баке (особенно при дефектах уплотнений). Когда вода попадает в подшипники ротора ведущего мотора (как правило, страдает всегда передний подшипник), помочь можно тремя способами. Заменить мотор целиком, если он в наличии и есть средства для его приобретения. Более простой способ: разобрать мотор, вынуть ротор и снять пылезащитную крышку подшипника. Затем промыть сепаратор бензином, просушить и заложить новую смазку. Если видно, что шарики в сепараторе уже проржавели, то есть еще способ. Правда, он наиболее трудоемкий и возможен только в условиях механической мастерской. Специальным съемником снимается насадка-шкив с оси ротора, снимается дефектный подшипник. Задний подшипник обычно снимается легко. Потом напрессовывают новый подшипник и насадку-шкив. Все операции проводят без применения молотка! Посторонние стуки при работе СМА в режиме отжима могут возникать и при нарушения крепления противовесов и при разрушении противовесов вследствие дисбаланса. Расколовшиеся противовесы из бетона можно склеить водным раствором клея ПВА и цемента и при необходимости укрепить дополнительной обвязкой из стальной ленты или проволоки. Если разрушились кронштейны крепления противовесов на самом баке, то можно выйти и из такой ситуации. Противовесы (даже по частям) можно с успехом приклеить прямо к баку обычной монтажной пеной. Пена наносится тонким слоем на поверхность бака и противовеса и размазывается тонким слоем так, чтобы удалить из пены воздух. Затем противовес сильно прижимают к баку и удерживают 15—20 мин. Таким образом, обеспечивается надежное закрепление противовеса на баке СМА.
При попадании посторонних предметов в пространство между баком и барабаном также возникают постоянные звуки. Мелкие предметы можно извлечь из бака через дополнительные люки в барабане или через съемные ребра. Если съемных ребер на барабане нет, то можно снять ТЭН и через посадочное отверстие длинным пинцетом или магнитом извлечь посторонний предмет. К типу механических неисправностей можно отнести и дефекты, вызывающие подтекание воды. Причиной может быть коррозия в эмалированных баках, неплотности соединений в патрубках, крышке бака, дефекты уплотняющей манжеты сливного насоса-помпы. Небольшие трещины в пластиковых баках можно заделать компаундом типа «холодная сварка», «Алмаз» и т. п. Сквозные отверстия в металлических баках устраняют с помощью двух резиновых прокладок, стянутых винтами.
В заключение этого раздела предложим способ восстановления оси ротора ведущего мотора.
Нередки случаи, когда под передним подшипником вырабатывается канавка на оси ротора и мотор начинает греметь при вращении. Радикальное решение — заменить мотор целиком, но если есть возможность выточить несложные детали из стали, то можно сэкономить. Конечно, такая операция возможна только в условиях механической мастерской или завода, т. к. нужно будет снимать шкив-насадку. Подобная работа вполне по силам токарю средней квалификации. Затем вкладыши устанавливают в подготовленную проточку и напрессовывают новый подшипник и затем—насадку-шкив. Некоторые фирмы выпускают сменные роторы в комплекте с подшипниками — в этом случае ремонт сводится лишь к правильной сборке частей мотора.
Типовые дефекты стиральных машин
А теперь мы рассмотрим простые, так называемые типовые, дефекты как наиболее часто встречающиеся. Не будем приводить «развесистые» алгоритмы по поиску неисправностей. В ранее изданных книгах подобные алгоритмы уже печатались. Смысл любого алгоритма сводится к измерениям напряжении на контактах исполнительных устройств в нужный момент программы. Мы не берем во внимание совсем простые измерения от розетки до фильтра помех и сетевой кнопки. Также не будем пользоваться и циклограммами, показывающими состояние контактов программатора в каждом шаге программы. К тому же подобная документация доступна лишь кругу мастеров в специализированных сервис-центрах. Все СМА с электромеханическими программаторами имеют также и рукоятку на лицевой панели управления. На рукоятке обычно обозначены все символы программы. Поэтому, зная устройство контактной системы программатора, можно и без циклограммы проверить состояние любых контактных групп. Поэтому мы просто перечислим наиболее часто встречающиеся дефекты в электросхемах СМА, тем более что их немного, и отметим внешние признаки проявления этих дефектов. Напомним: любые ремонтные мероприятия должны проводиться с соблюдением правил техники безопасности: не прикасаться к вращающимся деталям, надевать при ремонте соответствующую одежду и головной убор. Также нельзя присоединять щупы измерительных приборов к цепям электросхемы при включенной СМА. После выключения СМА из розетки желательно разрядить конденсаторы противопомехового фильтра. Как это сделать, показано на рис. 16.3, а. Для начала также проинформируем читателя о том, что множество моделей СМА, хотя и имеют разные названия и внешний вид, собраны по совершенно одинаковым схемам и из одинаковых деталей. Например: СМА группы Candy выпускаются для торговли в разных странах под разными торговыми марками (названиями). Это «Otsein», «Rosieres», «Zerowatt», «Iberna», «Kelvinator», «Hoover», «Gasfire», «Bayer», «Vendome» и даже «General Electric» и под многими другими. Точно также скрываются и близнецы под маркой «Whirlpool» — «Laden», «Ignis», «Radiola», «Bauchnecht», «Kenmoor» и другие. СМА группы «Electrolux»: «Zanussi, «AEG», «Husguarna». То же самое происходит и с названиями СМА «Merloni».
Рис. 3. Разряд конденсатов фильтра радиопомех
Сравнительно недавно на российском рынке появились СМА турецкого производства (концерн «Arcelic») под торговой маркой «Beko». Но опять же по совершенно одинаковым схемам эти СМА известны под названиями «Reeson» и «Blomberg». Списки СМА с разными торговыми марками, но собранные по однотипным схемам, можно продолжать до бесконечности. На нащем сайте приведены электросхемы СМА разных производителей. Самые простые СМА имеют в составе своей электросхемы асинхронный мотор и регулируемый термостат для установки и поддержания температуры воды в баке. Наиболее часто встречающиеся неисправности в подобных СМА: неисправность блокировочного термозамка, перегорание ТЭНа или срабатывание его защиты, перегорание или обрыв обмотки клапана подачи воды, перегорание обмотки сливного насоса-помпы, дефекты электромеханических командоаппаратов-программаторов. Выход из строя ТЭН Допустим, в СМА перегорел ТЭН. При включении вода подается и заливается до необходимого уровня, блокируется замок загрузочного люка и барабан с бельем начинает вращаться, однако на момент включения режима нагрева СМА останавливается и перестает подавать признаки «жизни», только продолжает гореть индикаторная лампа включения. Если ручку установки температуры вывести в начальное положение (режим стирки без нагрева — в холодной воде), то СМА «оживает»: начинают вращаться синхромотор программатора и ведущий мотор (барабан с бельем). Дело в том, что большинство электросхем с регулируемым термостатом построены таким образом, что напряжение питания на синхромотор программатора подается только после того, как вода в баке нагревается до 30 °С. Выход из строя обмотки клапана подачи воды
Следующий типовой дефект — выход из строя обмотки клапана подачи воды.
Допустим, обмотка сгорела на этапе последнего набора воды при полоскании. Это значит, что программа стирки благополучно завершится, а дефект проявится только при следующем включении. В этом случае СМА невозможно будет включить, т. е. индикаторная мембрана загорится, но больше ничего не произойдет. Если переключить программатор в режим отжима, то можно будет услышать, как заработает сливной насос, начнет вращаться барабан и программа закончится. Выход из строя сливного насоса. Набора (подачи) воды не будет также и при следующем типовом дефекте: при перегорании обмотки сливного насоса. Дело в том, что во многих электросхемах СМА обмотка клапана подачи воды и обмотка сливного насоса в режиме набора воды включаются последовательно. Как мы знаем, сопротивление обмотки клапана примерно 3,5 кОм, а сопротивление обмотки насоса 170—200 Ом. При подаче напряжения питания на такую цепь клапан включится, только если обмотка насоса исправна. При этом большая часть напряжения будет приложена к обмотке клапана, а оставшейся части напряжения будет недостаточно, чтобы насос заработал. В режиме отжима на обмотку насоса будет подаваться полное напряжение питания. Таким образом, при обрыве (перегорании) обмотки сливного насоса не будет происходить набора воды и не будет производиться откачка воды из бака. Ведущий мотор при этом будет вращаться.
На рис. 3, б показан фрагмент включения обмоток клапана и насоса.
Рис.3 Фрагмент включения обмоток клапана и насоса
Отказ блокировочного термозамка
Еще одна типовая неисправность — это отказ блокировочного термозамка. Как мы уже знаем, этот замок имеет две функции: блокировать загрузочный люк и обеспечивать прохождение напряжения питания на основную часть электросхемы СМА. В замок также могут попасть вода или пена. При этом в замке может выйти из строя термоэлементы (РТС-резистор) либо могут подгореть контакты, через которые подается напряжение питания на электросхему. В последнем случае СМА можно будет включить. Произойдет набор воды, заблокируется люк, и далее программа стирки будет проходить по всем пунктам, как положено, но не будет вращаться ведущий мотор (а следовательно, и барабан — с бельем). Все электросхемы СМА, приведенные на сайте, являются так называемыми базовыми — то есть отличия от схем конкретных моделей могут быть лишь в наличии или в отсутствии некоторых опций — таких как, например, дополнительное полоскание, остановка с водой, слив воды без отжима и т. п.
Все вышеперечисленные дефекты характерны и для СМА, собранных и по другим схемам, так как в этих СМА точно также может выйти из строя термозамок, ТЭН, насос. В случае бросков напряжения или в случае попадания воды сможет выйти из строя и электронный модуль.
Электронные модули
Электронные модули бывают трех видов: 1 —отдельные модули для управления моторами, 2 — модули, совмещенные с командоаппаратом-программатором и 3 — модули, полностью электронные.
О ремонте электроники написаны горы книг, есть общие методы ремонта. Поэтому мы не будем повторяться, а остановимся на главных моментах. Из практики известно множество случаев выходов из строя электронных модулей различных типов, и практика показала, что далеко не все модули окончательно выходят из строя. Очень многие из них можно и отремонтировать. Конечно, для этого необходимы базовые знания по электронике и умение обращаться с измерительными приборами. Но также довольно часто можно отремонтировать электронный модуль, зная некоторые подробности его устройства и некоторые признаки работы СМА с неисправным модулем. Конечно, если видно, что плата модуля прогорела основательно, то не стоит браться за ремонт — это невыгодно со всех точек зрения.
Если видно, что повреждения незначительны — допустим, сгорел предохранитель сгорел один из симисторов, или печатный проводник на плате, или вообще повреждений не видно невооруженным глазом — можно попытаться отремонтировать такой модуль.
