Если перегорел предохранитель — новый нужно ставить на такой же ток, как и прежний. В случае отсутствия готовых предохранителей их можно изготовить самостоятельно из кусочка многожильного провода типа МГТФ. Жилки в этом проводе имеют диаметр 0,05 мм, что очень удобно.
Новый предохранитель изготавливают, пользуясь табл. 1. Таблица 1. Расчет самодельного предохранителя
Ток плавления, А
Варисторы

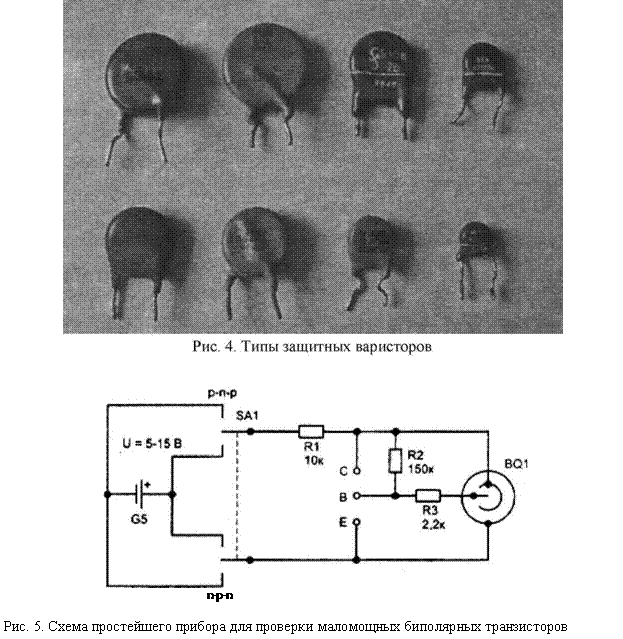

Как правило, на входе напряжения питания (в цепи) всегда установлен защитный варистор.
Металл-оксидные варисторы — это полупроводниковые приборы с особой вольт-амперной характеристикой. Основная функция варистора — защита электронных схем от перенапряжения. В эту функцию входит закорачивание потенциала, переходящего определенный порог. Варистор поглощает высоковольтные скачки напряжения.
После нескольких ударов напряжения варистор может выйти из строя: сгореть и даже взорваться. При этом, конечно, большой участок платы покрывается копотью. Эта копоть легко отмывается бензином. Попутно могут также выйти из строя какие-то детали модуля — например, маломощные транзисторы. Внешний вид наиболее распространенных типов защитных варисторов показан на рис. 4. На корпусе варистора обычно напечатана величина предельного напряжения, обычно это 275 В. Также в электронных модулях устанавливаются защитные вариаторы и в цепях нагрузок: например, цепи питания ведущего мотора, ТЭНа, насоса, клапанов, вентиляторов сушки. Бывают случаи, когда эти защитные варисторы срабатывают (перегорают) от попадания воды в разъемы, которыми подсоединяются элементы нагрузки. Поэтому при ремонте нужно тщательно осмотреть все разъемы — нет ли в них следов моющего раствора или воды. При проверке остальных элементов схемы модуля используют тестер или мультиметр. Если модуль старого типа и собран на транзисторах, то их удобно проверять с помощью прибора, показанного на рис. 5. Транзистор при проверке отпаивают с помощью медной оплетки от экранированного провода, пропитанной флюсом ЛТИ-120. Это распространенная методика. Точно так же отпаивают и другие детали. Показанный прибор позволяет не только проверить маломощные биполярные транзисторы, но и точно определить их цоколевку и тип проводимости без риска повредить исправный транзистор. В случае правильного присоединения выводов транзистора к панельке прибора, в излучателе будет ровный тон с частотой примерно 3000 Гц. Неисправные транзисторы будут «молчать» при любом варианте присоединения. Данный прибор отлично зарекомендовал себя в работе в «полевых» условиях. При проверке полупроводниковых диодов рекомендуется отпаять от платы один из выводов диода. Проверку электролитических конденсаторов можно проводить с помощью мультиметра или звуковой прозвонки. Основной дефект электролитических конденсаторов — потеря емкости (особенно если модуль эксплуатировался в течение нескольких лет) и нарушение герметичности корпуса вследствие бросков напряжения. Во всех электронных модулях для подключения элементов нагрузки к цепи питания применяются в большинстве симисторы разной мощности. О симисторах мы упоминали ранее.
Симистор
Для подачи напряжения питания на внешние устройства используются симисторы разной мощности. Например, симисторы используют для подключения ведущего мотора.

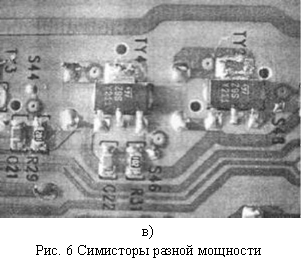

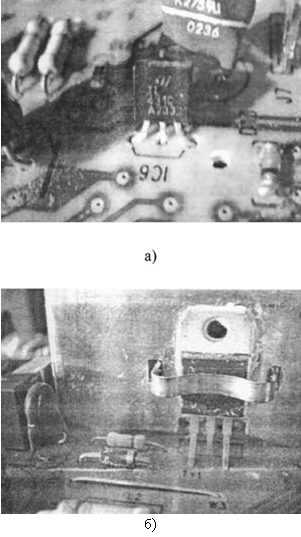

На рис. 6, а, б, в показаны некоторые симисторы, в том числе и в smd-исполнении.
Мощные симисторы (для подключения цепей ведущего мотора) могут иметь обозначения MRC419, MAC15, BTB15, BTB16, BTB24, BT139 и многие другие. Практически они взаимозаменяемы. Исправность симисторов определяется «прозвонкой» или омметром. Между крайними выводами сопротивление от 100 до примерно 600 Ом. Сопротивление между средним (корпус) выводом и крайними — бесконечность. Симисторы средней мощности применяются для подключения насосов-помп, электромагнитов «термостоп», клапанов подачи воды и могут иметь обозначения PH600, BT134, MAL600, а симисторы малой мощности — MAC97A8, MA7R423 и др.
Неисправности ведущих моторов и электронных модулей
А теперь мы немного поговорим о характерных признаках при неисправности ведущих моторов и электронных модулей. В общем, их немного. Например, при пробое силового симистора на ведущий мотор будет подаваться полное напряжение питания — он сразу будет набирать максимальные обороты. В случае выпадения магнита тахогенератора мотор также будет набирать максимальные обороты, но так будет происходить примерно три попытки, затем микроконтроллер отключит подачу напряжения на мотор. Ряд внешних признаков, например таких, когда при включении СМА программа быстро «прощёлкивается» по кругу и СМА выключается, говорит о сбросе или выходе из строя микросхемы ППЗУ, о нарушениях в соединениях мотора (ротор щетки), в разъемах этих соединений. Причиной также могут послужить и стершиеся щетки и загрязненный (подгоревший) коллектор. Если в процессе работы СМА минуется фаза нагрева и программа переключается на полоскания (речь идет об СМА с микроконтроллерными блоками), то это может говорить о неисправности термистора (реже—ТЭНа). При определении дефекта в СМА с микроконтроллерными блоками следует проверить работоспособность микроконтроллера, иначе нет смысла заменять сгоревшие детали или чинить программатор. Проверить микроконтроллер можно с помощью осциллографа. Щупы осциллографа подключают к кварцевому или пьезорезонатору микроконтроллера — на его крайние выводы либо по очереди на каждый вывод относительно массы, например, как на рис. 8.

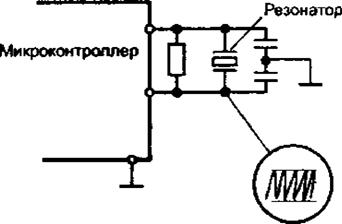

Рис. 8 Фрагмент схемы СМА с микроконтроллером

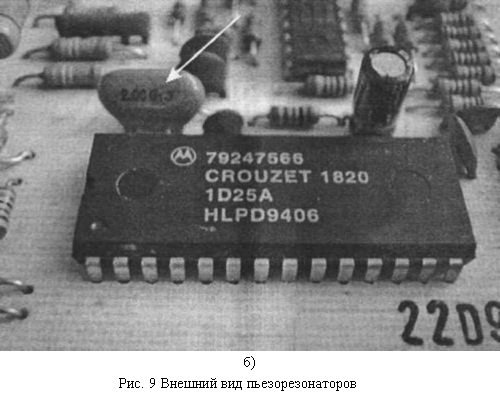

Если микроконтроллер исправен, на экране осциллографа можно будет наблюдать колебания с частотой, указанной на корпусе резонатора. Если частота генерации отсутствует при номинальном напряжении питания микроконтроллера — то, значит, он неисправен и действия по дальнейшему ремонту не будут иметь смысла.

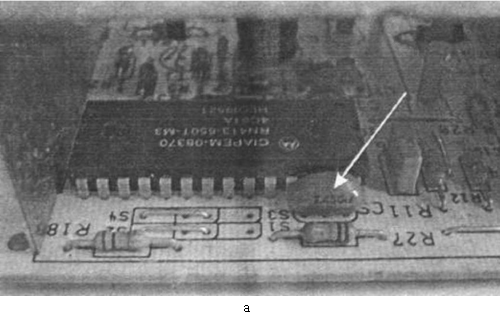

На рис. 9, а, б показан внешний вид некоторых пьезорезонаторов.
Проверка и ремонт коллекторных электродвигателей
А теперь мы поговорим о таком важном мероприятии, как замена износившихся щеток в коллекторном моторе, и о проверке (тестировании) ведущих моторов. Конечно, щетки заменяют не все и не всегда, так как выгоднее поменять целиком дорогостоящий мотор. К тому же эта операция не так проста, как кажется. Расскажем поподробнее. Если есть необходимость в замене износившихся щеток, следует провести некоторые подготовительные работы, чтобы не «добить» мотор. Основной смысл подготовки — в очистке ламелей коллектора от нагара и в дальнейшей его шлифовке. Для очистки коллектора от нагара некоторые фирмы выпускают специальные «ластики» из резины с абразивным порошком. Но достать их трудно и они весьма дорогие. Поэтому для очистки и шлифовки коллектора можно использовать обычную шлифовальную бумагу, постепенно уменьшая ее зерно (увеличивая номер). Результатом шлифовки должна быть гладкая и блестящая поверхность коллектора без задиров и бороздок. После шлифовки коллектора остается произвести притирку новых щеток. Для этого на коллектор наклеивают резиновым клеем полоску шлифовальной бумаги (примерно № 400—600). Затем устанавливают одну щетку и, вращая ротор вправо-влево в пределах примерно 90 °, прошлифовывают торец рабочего материала щетки. В итоге его геометрия будет соответствовать геометрии прошлифованного коллектора. Точно так же притирают и вторую щетку. Затем полоску бумаги удаляют и промывают

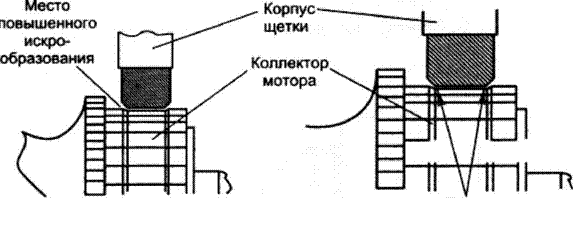

Эта операция позволит исключить повышенное искрообразование на краях щеток и облегчит их дальнейшую притирку к коллектору.
Когда возникают сомнения в работоспособности ведущего мотора, его можно проверить отдельно от электронного модуля. В сервисных инструкциях рекомендуют прямое включение коллекторного мотора в сеть, соединив последовательно цепь статорной обмотки и цепь арматуры (щетки + коллектор). Если при этом мотор остается установленным на СМА и соединенным приводным ремнем со шкивом, то возможен неприятный рывок при прямом включении. Особенно это заметно, если СМА имеет вертикальную загрузку, так как барабан в таких СМА изначально не сбалансирован. При таком включении возможен также и обрыв приводного ремня. Для быстрой и безопасной проверки любого мотора с тахогенератором автором применялся доработанный электронный модуль типа MYR-95 от СМА группы «Candy». Подобный проверочный модуль можно изготовить практически из любого модуля — лишь бы он был исправен. Нужно только сделать соединения, чтобы модуль заработал в режиме отжима. Сам модуль показан на рис. 11, а. Схема соединений модуля и проверяемого мотора приведена на рис. 11, б.
б)
Рис. 11.
а) Модуль для проверки моторов, б) Схема подключения мотора и модуля
Доработка модуля заключалась в припаивании индикаторного светодиода с ограничительным резистором и в установке контактной панельки под микросхему-контроллер. (Подобные модули подетально описаны в «Ремонт&Сервис», № 1,2001 год). Наличие панельки позволяло проверить однотипную микросхему TDA1085C с другого модуля. Светодиод служит для индикации наличия питающего напряжения на микроконтроллере. Весь модуль желательно поместить в пластмассовый корпус из соображений безопасности. Перед включением переменный резистор регулятора скорости устанавливают в крайне левое положение (минимальная скорость вращения). Данная схема позволяет также попутно проверить и тахогенератор. При обрыве его обмотки мотор вращаться не будет. Модуль имеет защиту от замыканий в роторе проверяемого мотора, поэтому проверка весьма безопасна. Мотор подключают к модулю и включают всю систему в сеть. Постепенно, поворачивая ручку регулятора, увеличивают скорость вращения мотора. Если коллектор и ротор исправны, мотор будет работать ровно и без искрений. При попытке притормозить ротор, напряжение на выходе модуля увеличится и мотор должен без искрения сохранить прежнюю скорость. Если наблюдается повышенное искрение или ротор вращается с рывками при увеличении оборотов, то следует проверить (зачистить) щетки и коллектор мотора либо сделать вывод о непригодности проверяемого мотора. Проверять асинхронные моторы проще, так как проверка сводится к «прозвонке» обмоток на обрыв или замыкание и к проверке целостности фазосдвигающего конденсатора.

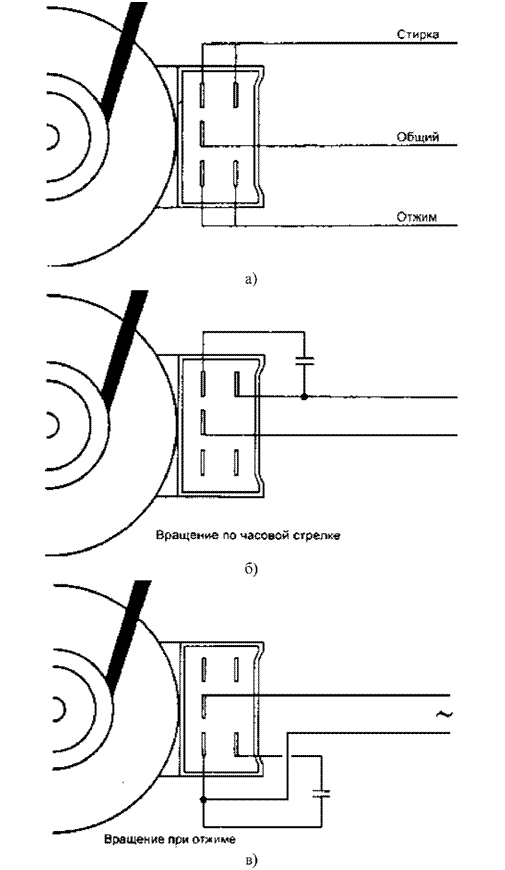

Это моторы с так называемым типом разъема «А» — общий контакт на внешней стороне разъема. Проверка производится переключением фазодвигающего конденсатора так, чтобы обеспечить все режимы вращения ротора мотора: по часовой стрелке, против часовой стрелки и вращение при отжиме. Точно в такой же последовательности проводится проверка асинхронных моторов с типом разъема «В» — общий контакт обмоток расположен на внутренней стороне разъема.

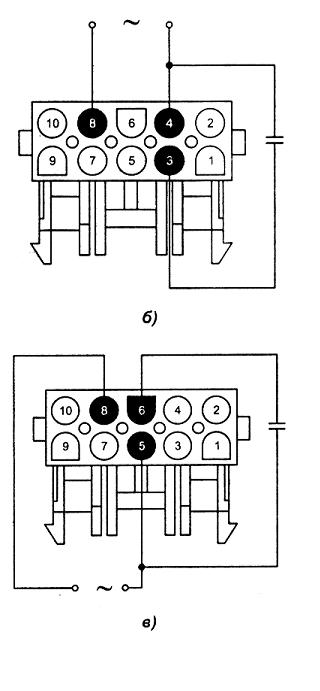

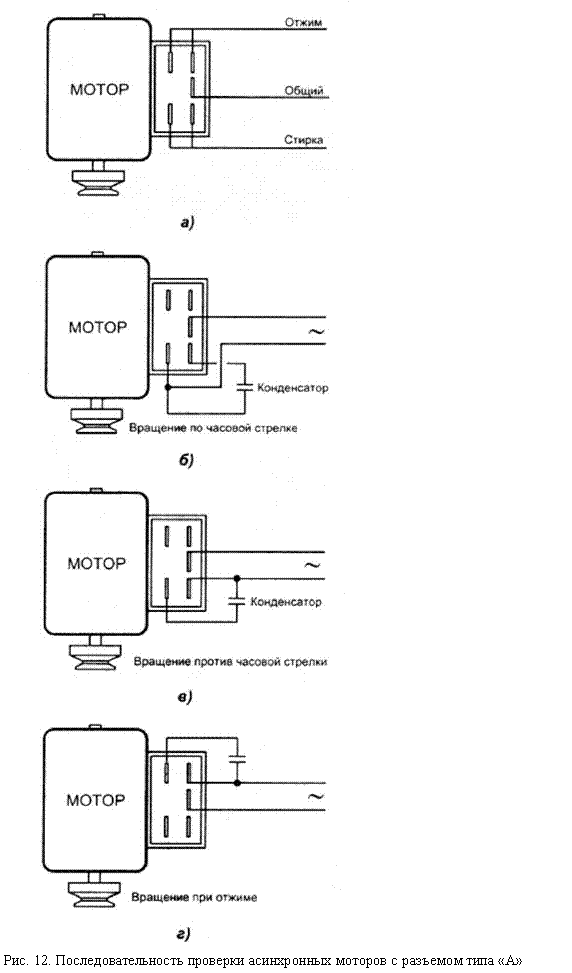

Порядок подключений показан на рис. 13, а, б, е, г.
Далее приводится методика проверки асинхронного мотора с тахогенератором.
На рис. 14, а показана нумерация и показание выводов на разъеме мотора,

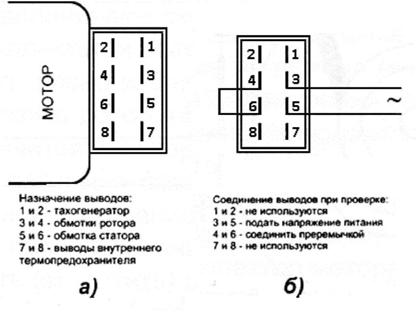

На рис. 15, а, б показано назначение и соединение выводов мотора с восьмиконтактным разъемом.
Рис. 15.
а) Коллекторный мотор с восемью контактами в разъеме, б) Соединение выводов при проверке
Предупреждение: подача напряжения питания на коллекторные моторы должна быть кратковременной! Лучше все же воспользоваться специальным модулем для проверки моторов с тахогенератором. Также можно применить для проверки и мощный блок питания постоянного тока на напряжение от 0 до 50 вольт и током не менее 1,5—2 ампер. Проверяемый мотор также включают по схеме последовательного возбуждения: обмотка статора включается последовательно с обмотками якоря, т. е. как и в реальных схемах СМА. Исправный мотор начинает вращаться уже при напряжении 15—30 вольт. При проверке коллекторных моторов следует снять приводной ремень либо сам мотор. Обмотка тахогенератора проверяется тестером на обрыв. Работу тахогенератора можно проверить и вольтметром переменного тока и с помощью осциллографа. При вращении ротора и, соответственно магнита, обмотка вырабатывает синусоидальное напряжение от нуля до нескольких вольт, в зависимости от скорости вращения ротора. Кстати, ротор можно вращать и вручную.
Следующий мотор с шестиконтактным разъемом показан на рис. 16, а, б.
проверка коллекторного мотора с шестью контактами в однорядном разъеме.
а) б)
Рис. 16.
а) Коллекторный мотор с шестью контактами в разъеме, б) Соединение выводов при проверке

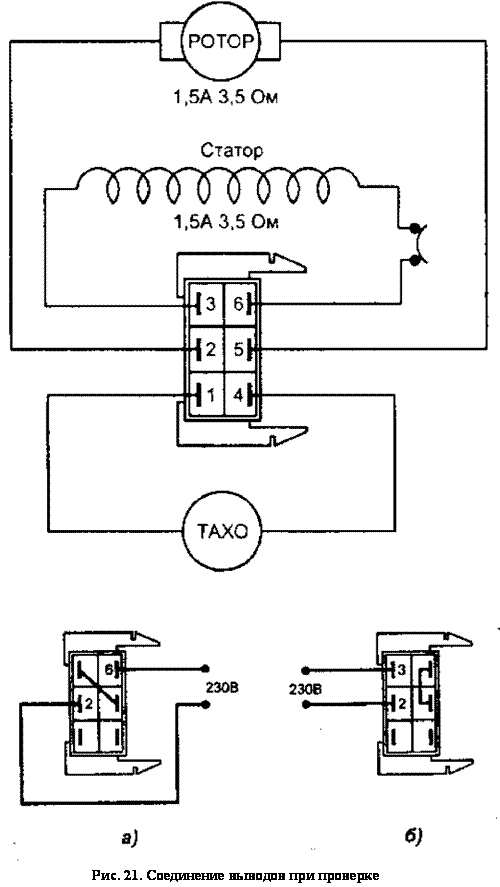

На рис. 17, а и б точно так же показано назначение выводов и соединение их при проверке.
а) 6)
Рис. 17.
а) Назначение выводов однорядного шестиконтактного разъема, б) Соединение выводов при проверке
И, наконец, еще один мотор также с однорядным разъемом, но с семью контактами.

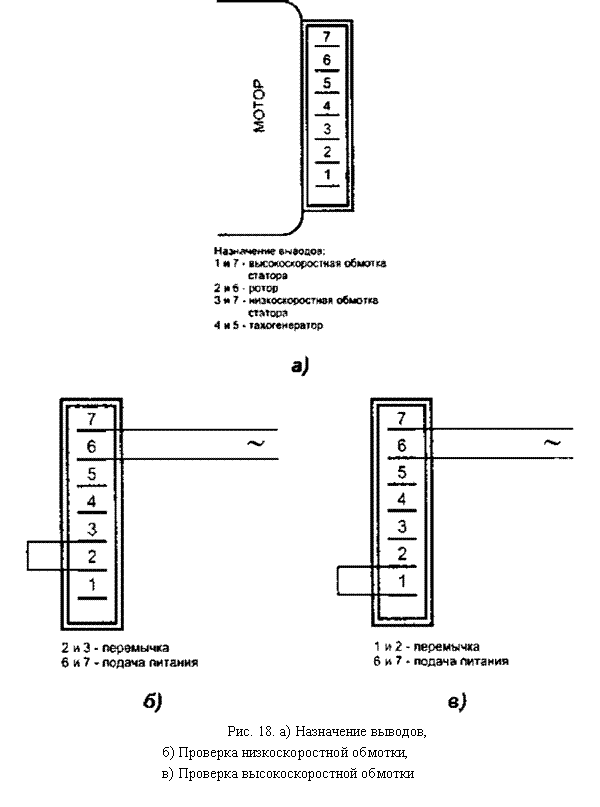

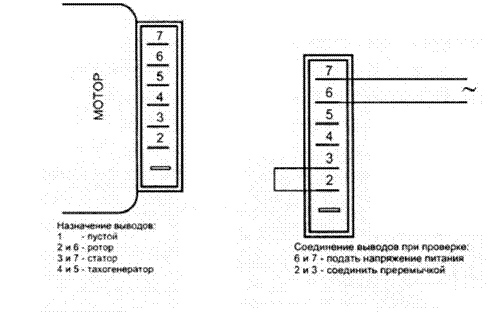

На рис. 18, а также приведено и назначение выводов и соединение их при проверке.
И в заключение раздела рассмотрим еще пару моторов. Это коллекторные моторы «Sole» и «Selini» итальянского и французского производства. Итак, на рис. 19 показан мотор «Sole» со стороны тахогенератора. Его разъем полностью совпадает с разъемом мотора «Selini». Схема мотора «Selini» показана на рис. 20. Отличие от мотора «Sole» состоит только в величине сопротивления обмотки тахогенератора. У мотора «Sole» сопротивление обмотки тахогенератора 520—560 Ом, а у мотора «Selini» — 20 Ом.
