Схемы подключения внешних исполнительных устройств к Arduino
Схемы соединений транзисторов, светодиодов, двигателей, MOSFET, различных электронных компонентов, , которые будут очень полезны для проектов на Arduino.

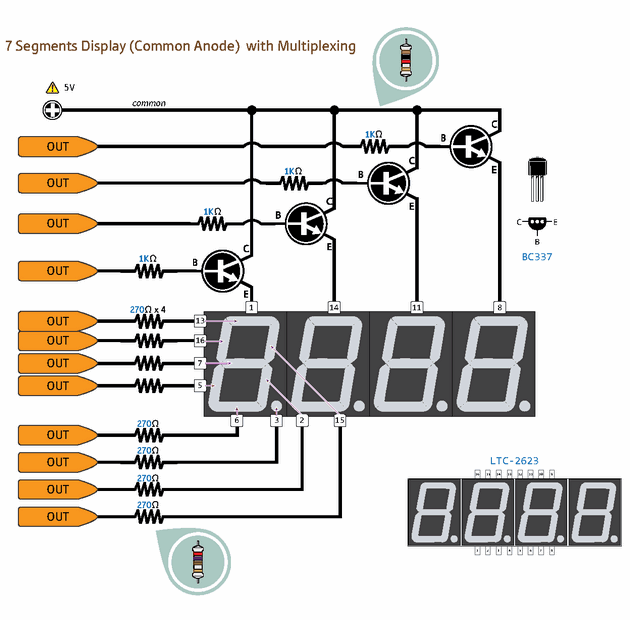

Схема соединения Arduino и семисегментного индикатора

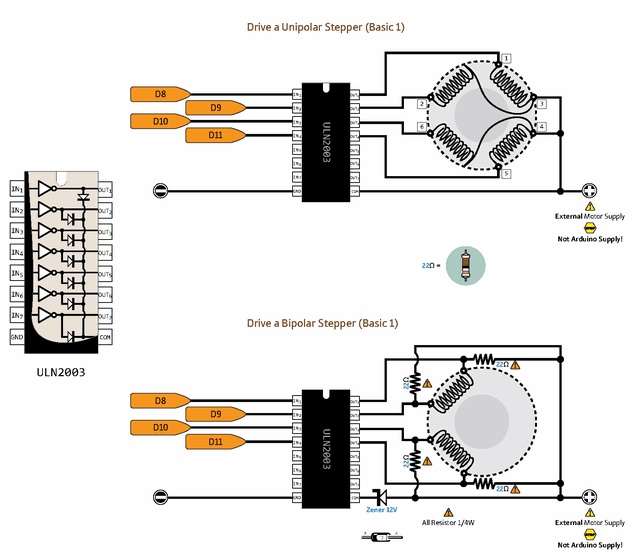

Схема соединения Arduino и биполярного(униполярного) шагового двигателя на ULN2003

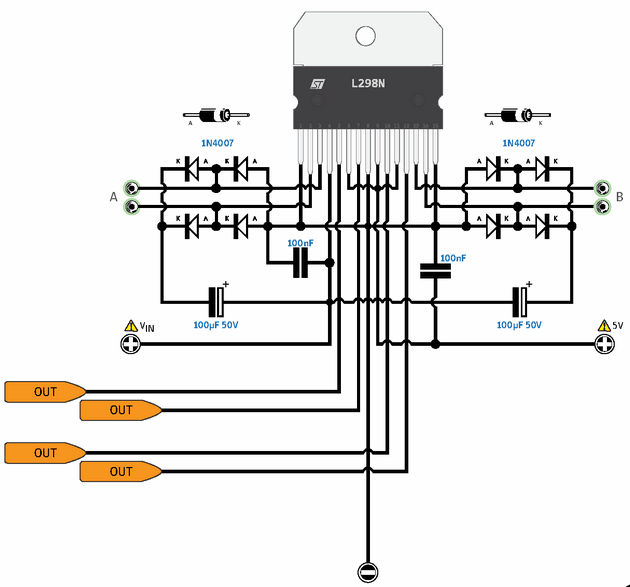

Схема соединения Arduino и двигателя постоянного тока на L298N

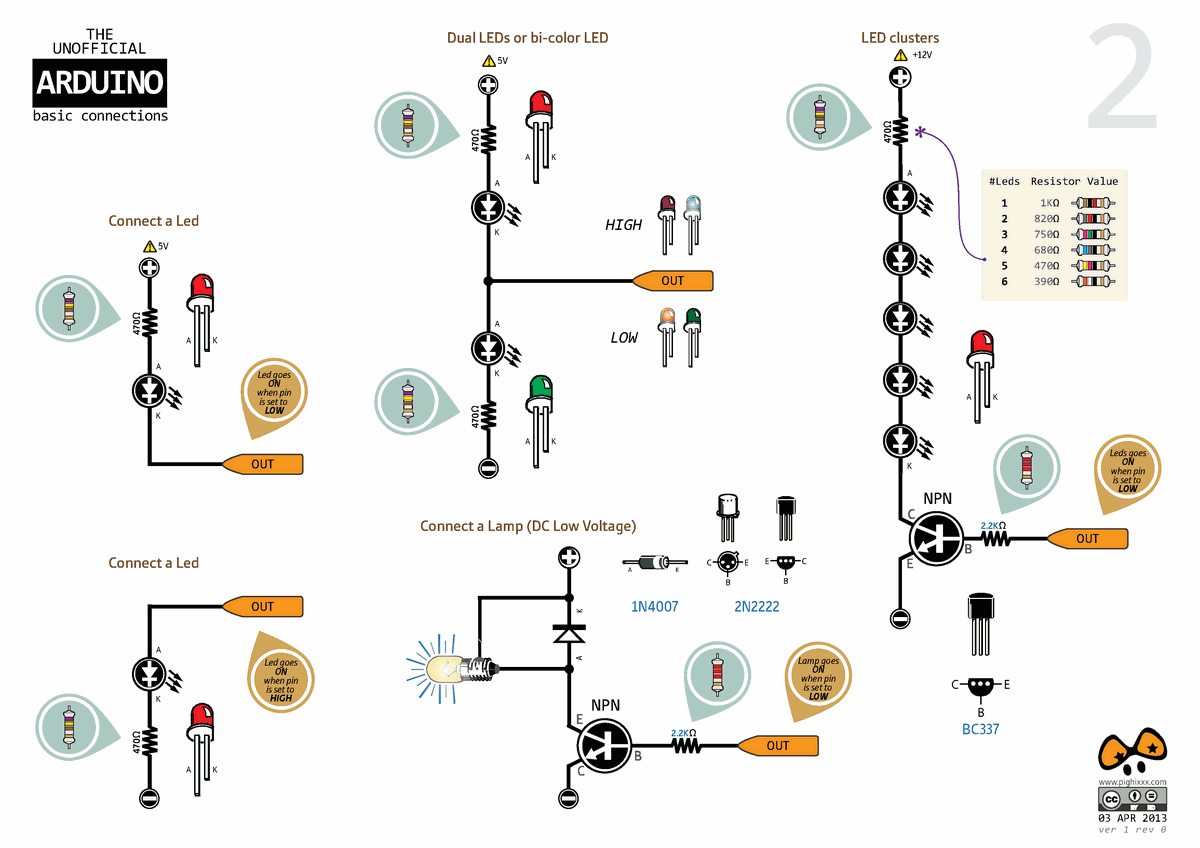

Схема соединения Arduino с лампой накаливания светодиодами различных типов

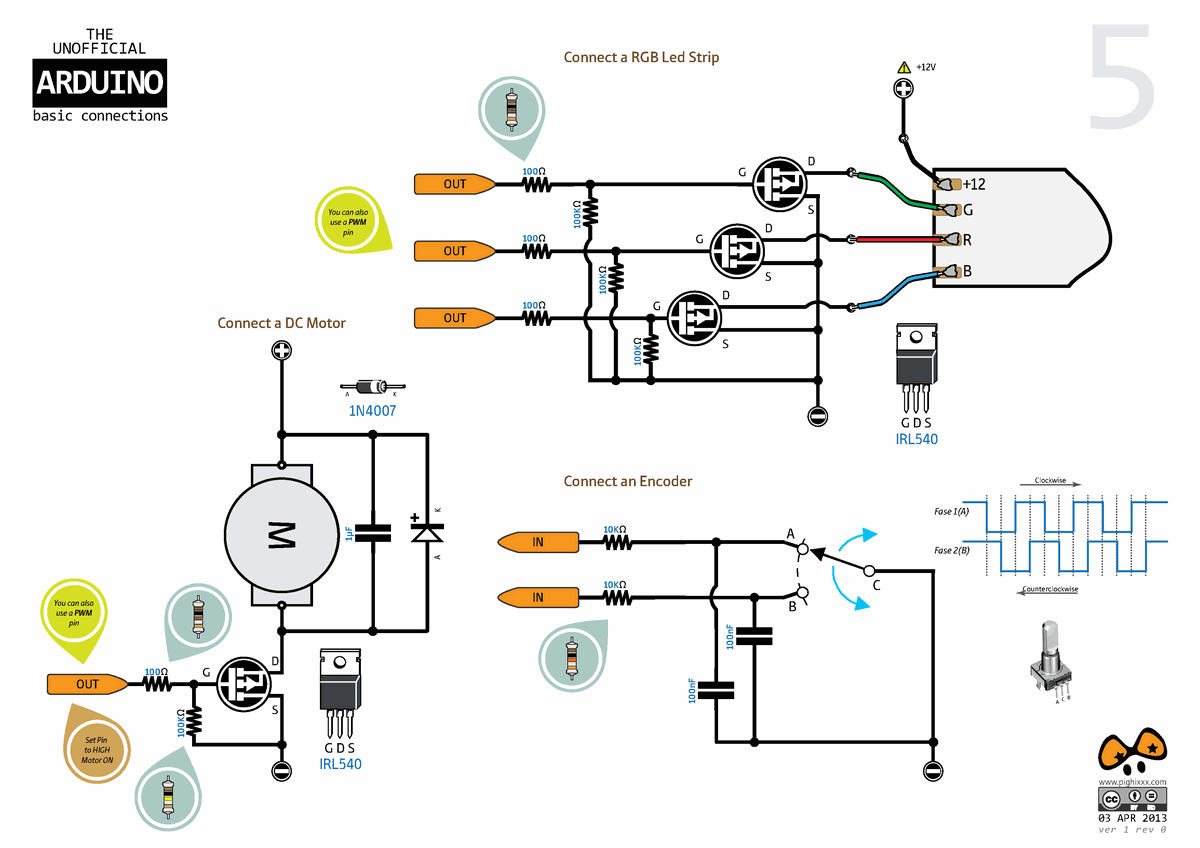

Схема соединения Arduino двигателя постоянного тока и RGB ленты на MOSFET

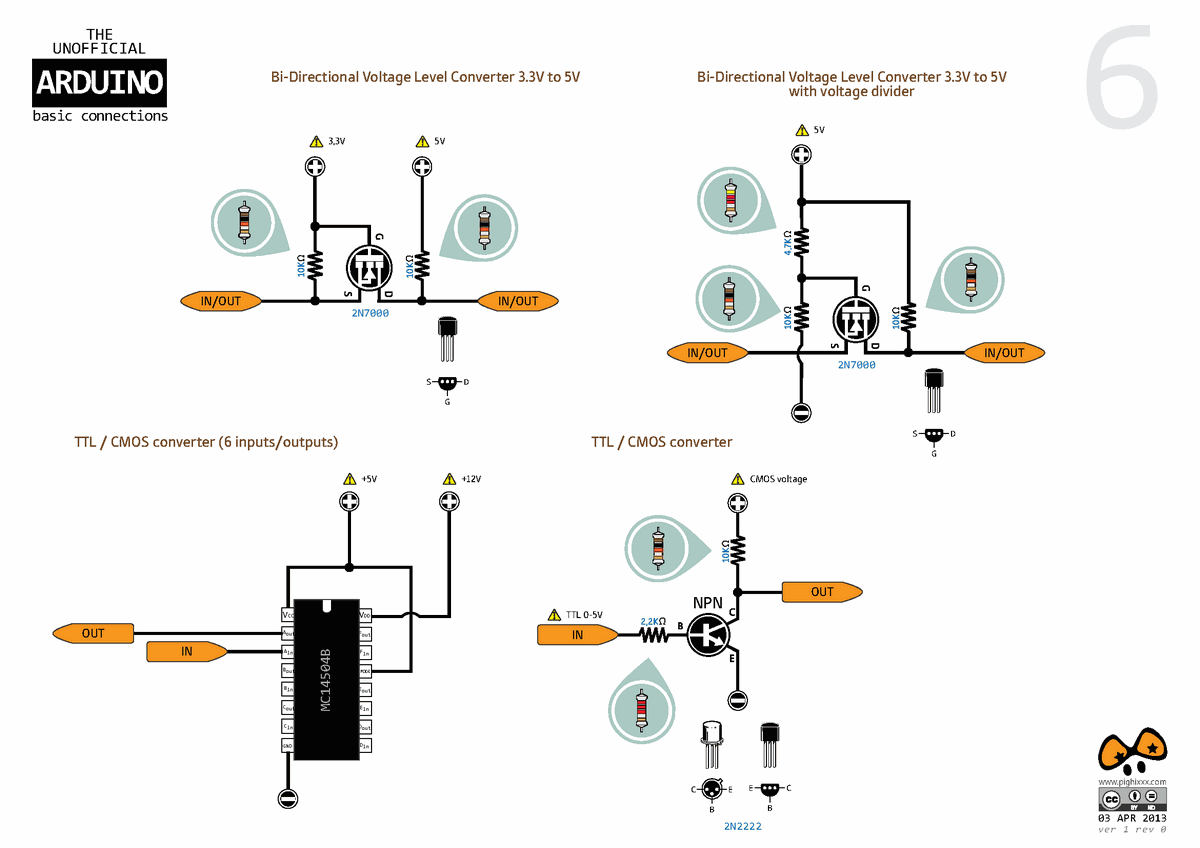

Схема соединения Arduino с конвертерами напряжений на MOSFET

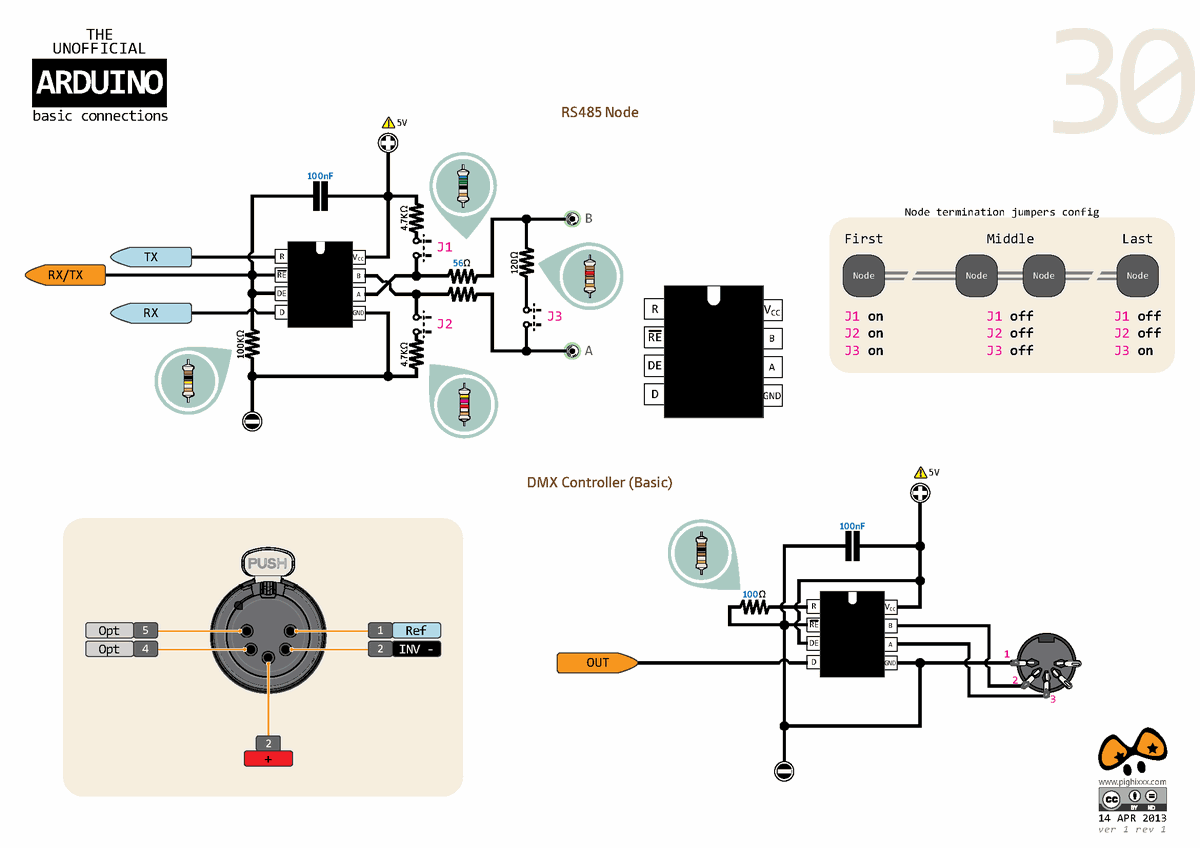

Схема соединения Arduino с портом RS485 и DMX

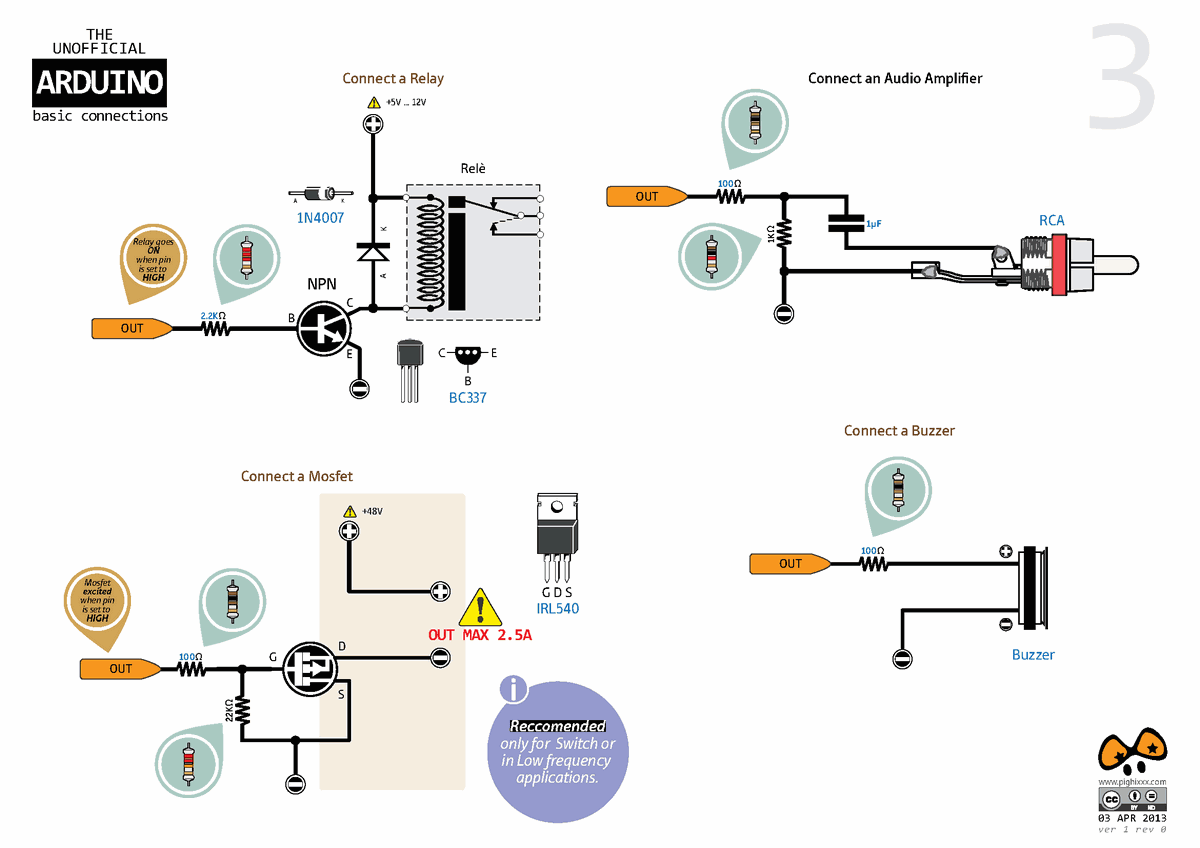

Схема соединения Arduino c реле, MOSFET, усилителем НЧ (RCA), и пьезоизлучателем

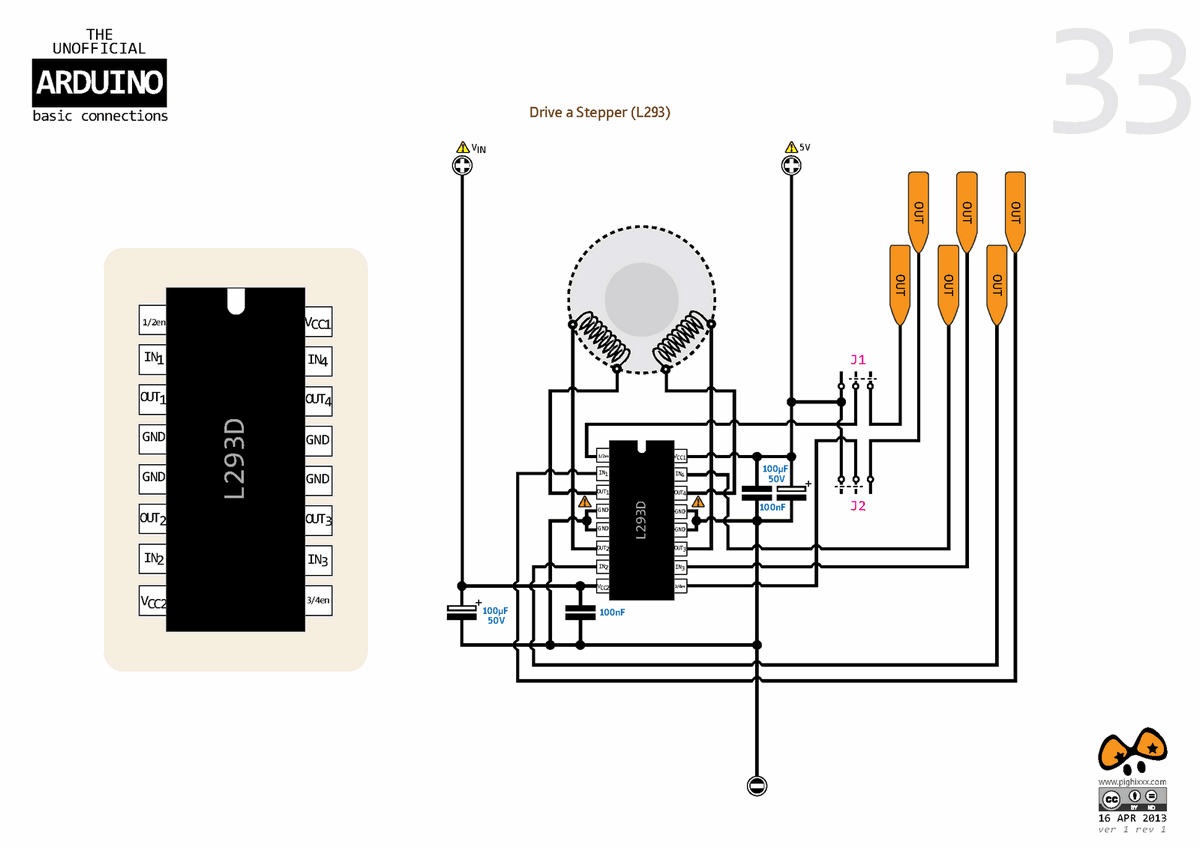

Схема соединения Arduino с шаговым двигателем на L293D

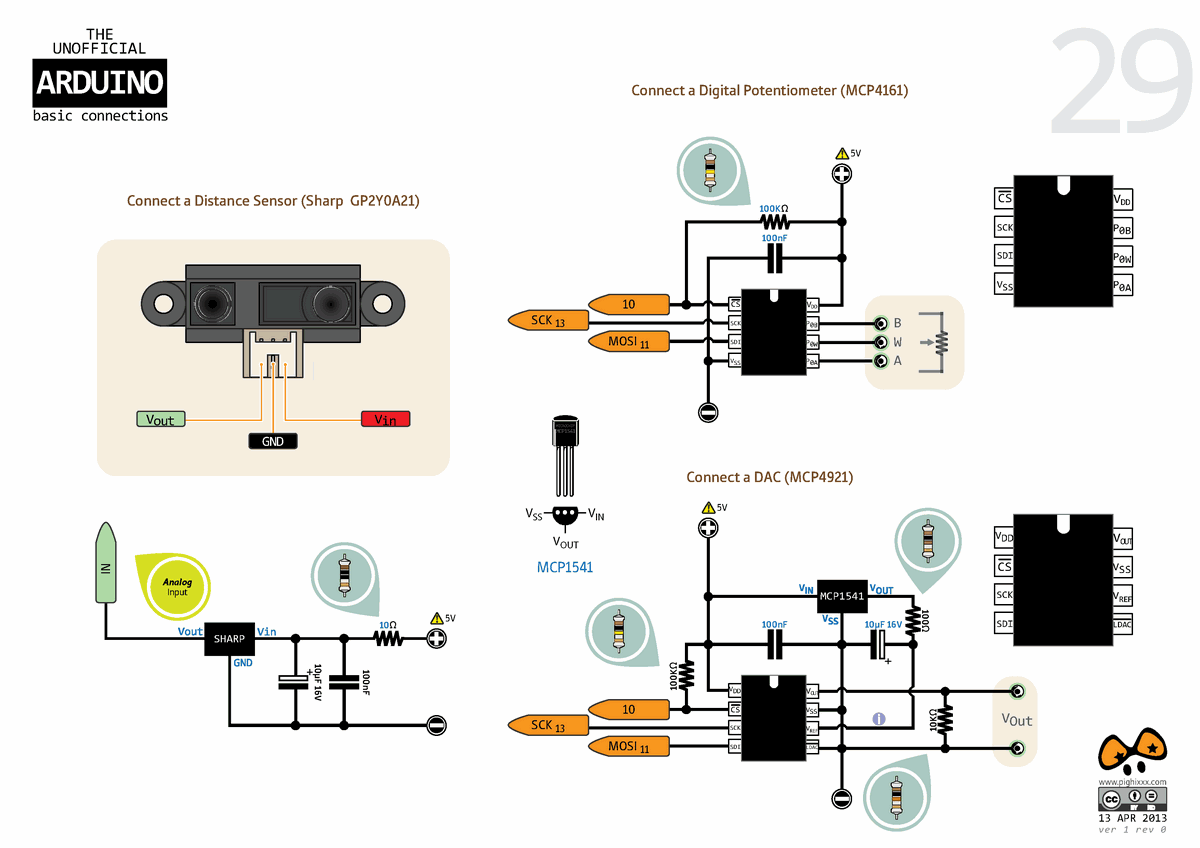

Схема соединения Arduino c дистанционным сенсором, цифровым потенциометром и DAC.

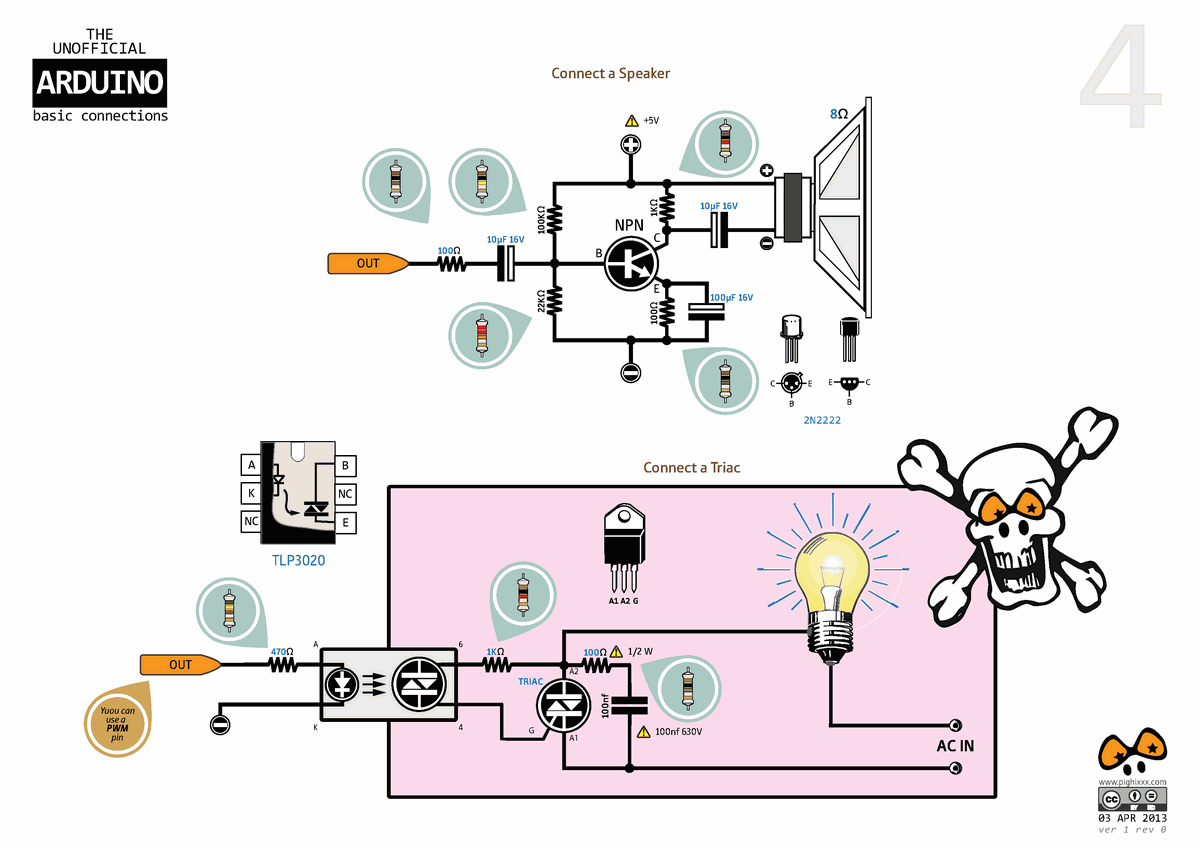

Схема соединения Arduino с динамической головкой и тиристором
