Бытовой металлоискатель

• Назначение и область применения;

Современное и правильное название этого прибора – металлодетектор. В понятии металлоискателя заложено лишь определение наличия предмета из металла, а металлодетектор определяет не только его наличие, но и может классифицировать, из какого материала сделан это предмет: из ферромагнитного или не магнитного. Разделение металлов по их качествам и лежит в основе дискриминации, т.е. определения «цветного» или «черного» металла при помощи звуковых пульсаций.

• Цель создания;

Определить точное местоположение, гвоздей, скрытой проводки в стене или в полу. Поиск утерянных металлических предметов в грунте. К примеру, с такой катушкой группа близко расположенных гвоздей может восприниматься как некий большой предмет из металла. Кроме того, более удаленные массивные предметы могут экранировать близлежащие мелкие (гвозди, шурупы, гайки, и.т.д). Металлоискатель способен обнаруживать как мелкие, так и крупные металлические предметы.

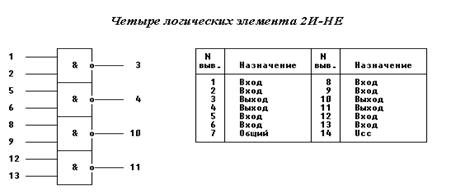

• Техническое описание устройства, конструктивный подход и особенности; Принцип работы металлоискателя – традиционный. Он содержит эталонный генератор с частотой генератора 100 Кгц, и «металлочувствительный» генератор образованный выносной катушкой и перестраиваемым генератором. Сигналы обоих генераторов поступают на смеситель, с выхода которого через частотный фильтр поступают на усилитель низкой частоты. Конструктивно, хорошие результаты при создании  образцового генератора показали логические микросхемы К561ЛА7, К564ЛА7, К564ЛЕ5(см рис).

При сравнении частот двух генераторов – образцового имеющего частоту fο и LC- генератора с катушкой индуктивности, частота fc которого зависит от попадающих в ее поле металлических предметов, будет изменяться разностная частота.  То есть, если вблизи  катушки нет металла, в преобразователях звуковой частоты будет звук определенной тональности, при приближении же катушки к металлическому предмету тональность звука будет изменяться. Проведя ряд практических экспериментов с выносными катушками металлоискателя, мы пришли к выводу, что наиболее приемлемым для данного типа конструкций катушек можно считать следующие параметры:

• Условия демонстрации;

Прибором при правильной эксплуатации можно обнаружить предмет диаметром 4см на расстоянии до 10 см, предмет диаметром 0,5м на расстоянии до 1м.

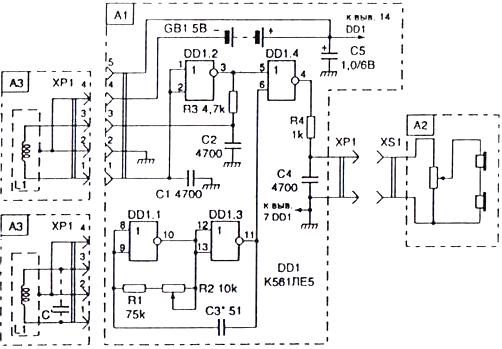

• Принципиальные схемы металлоискателя;

Блок А1- Эталонный генератор, смеситель, усилитель для высокоомных головных телефонов.

Блок А2 – Подключение высокоомных головных телефонов.

Блок А3 – Включение различных типов катушек.

Блок А4 – Зарядное устройство при подключении аккумуляторов.

Блок А5 – Дополнительный корректор при использовании низкоомных (динамических) телефонов.
