Регуляторы температуры




Регуляторы температуры, или, как их еще называют, терморегуляторы, предназначены для поддержания заданной температуры жидкости (например, фотораствора, воды в аквариуме, воды в системе электрического водяного отопления), воздуха в теплице, в жилом помещении и пр.

Принцип работы любого терморегулятора состоит в плавном или скачкообразном изменении мощности нагревательного элемента в соответствии с температурой датчика.

В терморегуляторе со скачкообразным изменением мощности в нагрузке нагревательный элемент отключается, как только температура датчика достигает определенного значения, и выключается при понижении температуры до ее заданного значения. Нагревательный элемент при этом находится в одном из двух состояний: включен или выключен, поэтому регулятор с таким законом управления часто называют релейным.

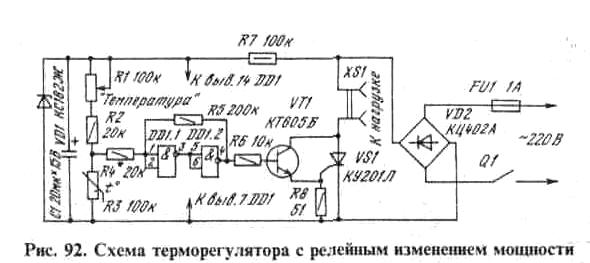

Рассмотрим работу регулятора по его принципиальной схеме (рис. 92). Основой терморегулятора является триггер Шмитта, выполненный на логических элементах DD1.1, DD1.2 и резисторах R4, R5. На вход триггера поступает напряжение с делителя R1R2R3. Датчиком температуры служит терморезистор R3. При увеличении температуры его сопротивление уменьшается, и поданное на вход триггеров напряжение также уменьшается, что приводит к переклю-


чению триггера. При этом на его выходе (вывод 4 микросхемы) устанавливается напряжение низкого уровня, транзистор VT1 и тринистор VS1 закрываются, нагреватель, подключенный к гнезду XS1, обесточивается. Температура воздуха или жидкости начинает уменьшаться, и при некотором ее значении триггер вновь переключается, включается нагреватель. В процессе работы такие включения и выключения периодически повторяются.

Мощность нагревателя не должна превышать 200 Вт. Если мощность необходимо увеличить, следует подобрать тринистор VS1 и соответственно мощность выпрямителя VD2. Так, для мощности нагревателя 2000 Вт потребуются тринистор КУ202М и диоды Д246 (4 шт.), которые включают по схеме выпрямительного моста. Тринистор и диоды следует устанавливать на радиаторах с поверхностью охлаждения 300 см^2 (для тринистора) и 70 см^2 (для каждого диода).

Терморезистор R3 может быть любого типа, например КМТ-1, КМТ-4, КМТ-12, ММТ-6 и др.

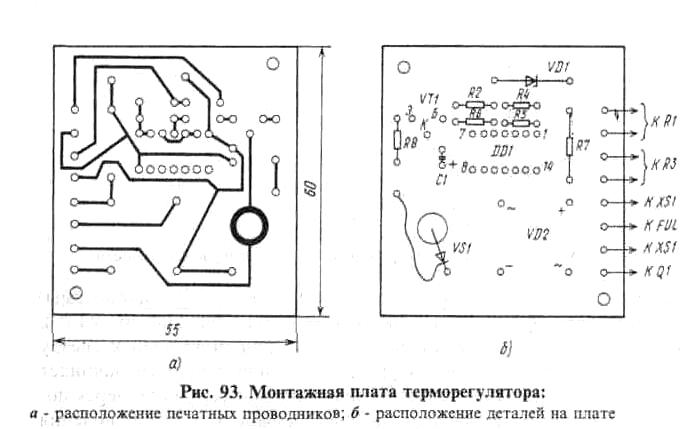

Печатная плата терморегулятора показана на рис. 93.

Температуру, при которой происходит переключение триггера, устанавливают переменным резистором R1. Точность поддержания температуры отчасти определяется разницей между напряжениями срабатывания триггера, т.е. его гистерезисом, и может подстраиваться резистором R4. Использовать резистор сопротивлением менее 10 кОм не следует, так как излишне малый гистерезис триггера Шмитта может привести к неустойчивой работе терморегулятора.

Однако точность регулирования температуры определяется не только гистерезисом триггера Шмитта: на точность в большой степени влияют также масса нагревателя и среды (воды и пр.), т.е. инерционность системы. После выключения нагревателя температура окружающей среды некоторое время продолжает увеличиваться благодаря отдаче тепла от нагревателя в окружающую среду. Точно так же и при включении нагревателя температура среды начинает


повышаться не сразу, а с некоторой задержкой. Таким образом, возникает погрешность регулирования температуры, которая может .достигать нескольких градусов. Избавиться от этого недостатка можно применением терморегулятора с плавным регулированием мощности нагревательного элемента.

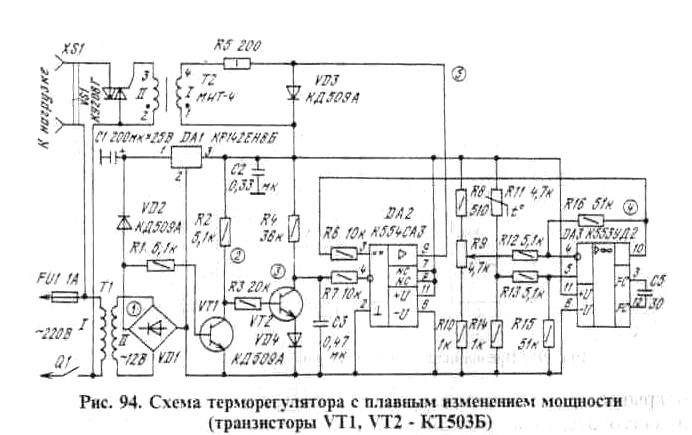

Схема такого терморегулятора представлена на рис. 94. Датчиком температуры является терморезистор R 11, имеющий отрицательный температурный коэффициент сопротивления (другими словами, его сопротивление уменьшается с повышением температуры). Терморезистор является одним из плеч делителя напряжения R11R14, сигнал с выхода которого поступает через резистор R 13 на неинвертирующий вход операционного усилителя (ОУ) (вывод 5 микросхемы DA3). На инвертирующий вход ОУ (вывод 4 микросхемы DA3) через резистор R 12 подается задающее напряжение с движка переменного резистора R9. Микросхема DАЗ усиливает поданные на ее входы сигналы, причем коэффициент усиления определяется сопротивлениями резисторов R12, R13, R15, R16; если соблюдается пропорция R13/R15=R12/R16, то коэффициент усиления К определяется соотношением K=R16/R12.

С выхода микросхемы DАЗ (вывод 10) усиленный сигнал поступает через резистор R6 на неинвертирующий вход компаратора (микросхема DA2).

Компаратором называется устройство, предназначенное для сравнения двух аналоговых сигналов, поданных на .его входы. Компаратор представляет собой усилитель с высоким (десятки и сотни тысяч раз) коэффициентом усиления.


Выходные каскады усилителя выполнены таким образом, что напряжение на выходе компаратора может принимать одно из двух значений: высокого или низкого уровня, т. е. компаратор имеет цифровой выход.

Интегральный компаратор К554САЗ, используемый в терморегуляторе, имеет открытый коллекторный выход, рассчитанный на подключение нагрузки током до 50 мА. Выходной транзистор открыт (т. е. на выходе при подключенной нагрузке действует напряжение низкого уровня), если напряжение на выводе 4 больше напряжения на выводе 3 микросхемы DA2. При противоположном соотношении напряжений на выходе компаратора будет напряжение высокого уровня.

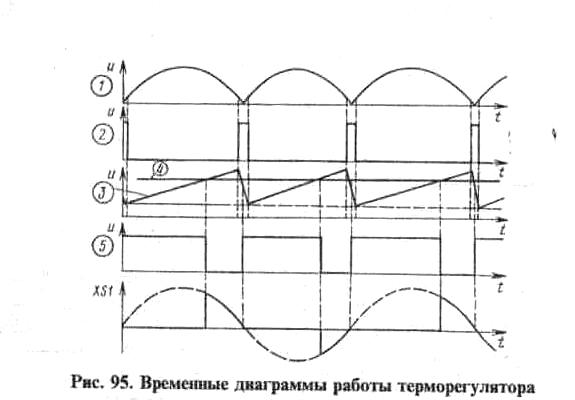

На инвертирующий вход компаратора (вывод 4) подается пилообразное напряжение, которое синхронизировано напряжением сети и имеет частоту 100 Гц. Генератор пилообразного напряжения выполнен на транзисторах VT1, VT2. Напряжение с выпрямительного моста VD1 (рис. 95, эпюра 1) поступает на базу транзистора VT1. Большую часть времени транзистор открыт, а в моменты, когда синусоидальное выпрямленное напряжение приближается к нулю, транзистор закрывается. На его коллекторе формируются короткие прямоугольные импульсы (рис. 95, эпюра 2), которые подаются на базу транзистора VT2. Пока напряжение на базе равно нулю, на коллекторе транзистора формируется нарастающее напряжение (конденсатор СЗ заряжается через резистор R4). В момент появления положительного импульса на базе транзистора VT2 последний


открывается, и напряжение на коллекторе уменьшается почти до нуля (точнее, до напряжения прямого падения на диоде VD4). На рис. 95 (эпюра 3) это напряжение показано штриховой линией.

На компараторе DA2 происходит сравнение пилообразного напряжения и положительного напряжения, снимаемого с выхода микросхемы DA3. На выходе компаратора формируются прямоугольные импульсы (рис. 95, эпюра 5). Нагрузкой компаратора являются резистор R5 и обмотка I трансформатора Т2. Диод VD3 защищает выход компаратора от всплесков напряжения, возникающих на обмотке I при переключении компаратора. Сигнал с обмотки II трансформатора Т2 подается на управляющий переход симистора VS1, в цепь которого включается нагрузка - нагреватель.

После включения устройства в сеть сопротивление датчика температуры R11 максимально, поскольку температура среды, в которую помещен датчик, минимальна. Следовательно, на неинвертирующий вход микросхемы DАЗ подано меньшее напряжение, чем на инвертирующий вход. На выходе операционного усилителя напряжение близко к нулю (поскольку это напряжение не может быть равно нулю, в цепь генератора пилообразного напряжения включен компенсирующий диод VD4; это позволяет открывать симистор VS1 в самом начале полупериода).

Таким образом, в начале каждого полупериода симистор будет открываться, подавая энергию в нагрузку. Мощность ее при этом максимальна. По мере повышения температуры среды сопротивление терморезистора R 11 уменьшается, а напряжение на неинвертирующем входе операционного усилителя DA3 увеличивается. Как только это напряжение превысит напряжение на выводе 4 микросхемы DA3, начнет увеличиваться выходное напряжение ОУ. При этом изменяется скважность выходных импульсов компаратора DA2 (рис. 95, эпюра 5) и уменьшается мощность нагрузки. В установившемся режиме средняя мощность нагревателя будет достаточной для поддержания требуемой температуры, заданной положением движка переменного резистора R9.

Поскольку в отличие от описанного выше устройства здесь не происходит полное отключение нагрузки, точность поддержания температуры терморегулятором выше.

Микросхему КР142ЕН8Б (DA1) можно заменить стабилизатором, собранным по любой из известных схем и обеспечивающим напряжение 10...12 В при токе не менее 150 мА. Компаратор К554САЗ (DA2) можно заменить на К521САЗ: операционный усилитель К553УД2 (DA3) - на К153УД2, К140УД7. Транзисторы VT1, VT2- любые из серий КТ312, КТ315, КТ503, КТ3117. Выпрямительный мост VD1 - любой из серий КЦ402, КЦ405, КЦ407, диоды VD2-VD4 - КД509, КД510, Д220, Д223 с любыми буквами. Конденсатор С1 - типа К50-16, К50-6, С2, СЗ - КМ-6, КЛС, К10-23, С5 - КТ-1, КТ-2, К10-7В. Терморезистор R11 - КМТ, ММТ, СТ1, остальные резисторы - МЛТ. Тринистор КУ208Г можно заменить двумя тиристорами, включенными встречно-параллельно - так, как это сделано, например, в регуляторе мощности (см. рис. 68). Трансформатор МИТ-4 (Т2) можно заменить на МИТ-10, МИТ-12. Данные самодельного трансформатора: кольцевой магнитопровод М2000НМ, типоразмер К20 х 10 х 6; все обмотки (две или три) выполнены проводом ПЭВ-2 0,31 и содержат по 40-50 витков. Начала обмоток на схеме обозначены точками.

Устройство, собранное из исправных деталей, начинает работать сразу. Для изменения пределов регулирования температуры следует подобрать сопротивления резисторов R8, R10, R14. При необходимости можно попробовать увеличить точность регулирования увеличением коэффициента усиления усилителя. Для этого сопротивления резисторов R15, R16 можно увеличить до 75...100 кОм.

Если не требуется высокая точность поддержания температуры. то усилитель на базе ОУ DA3 можно исключить. В этом случае резистор R8 заменяют терморезистором, а сигнал с движка переменного резистора подают на левый (по схеме) вывод резистора R6. Элементы R11-R16. С5, DA3 при этом не потребуются.
