В этом разделе рассказывается о некоторых устройствах, которые могут оказаться полезными радиолюбителям при конструировании и налаживании различной аппаратуры, а также приведены описания отдельных узлов устройств.
Регуляторы мощности электропаяльника
Поддержание жала электропаяльника в надлежащем состоянии -одно из важнейших условий качественного монтажа радиодеталей. Жало паяльника должно быть ровным, без впадин и заусениц. Оно не должно быть перегретым, иначе припой будет окисляться и пайка окажется недостаточно прочной. Оптимальной считают такую температуру жала, при которой канифоль не испаряется сразу, а держится на жале в виде расплавленных блесток.

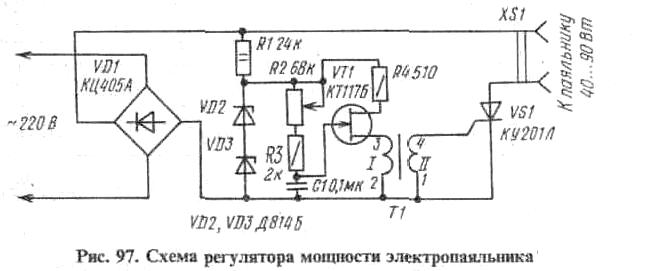

На рис. 97 представлена схема регулятора, позволяющего в широких пределах изменять подводимую к паяльнику мощность. Его схема во многом аналогична схеме регулятора мощности, показанной на рис. 68. Разница лишь в том, что для регулирования здесь использован один тринистор и нагрузка питается постоянным напряжением. Резистор R3 имеет сопротивление около 2 кОм и подбирается при настройке.
Тринистор VS1 может быть типов КУ201, КУ202 с буквами К-Н. Диодный мост VD1 - типов КЦ402, КЦ405 с буквами А-В. Остальные детали - те же, что и в мощном тиристорном регуляторе. Аналогично проводится и настройка регулятора мощности паяльника.

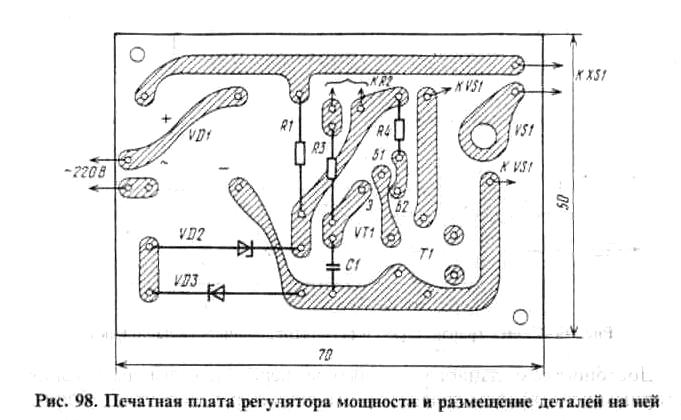

Детали регулятора мощности паяльника можно смонтировать на печатной плате из фольгированного стеклотекстолита (рис. 98). Ее помещают в корпус подставки паяльника, изготовленный из фанеры. На верхней крышке корпуса укрепляют ванночки для припоя и флюса (для них удобно использовать жестяные крышки от баночек с горчицей), гнезда для подключения паяльника, две пары гнезд для подключения к сети налаживаемых конструкций, переменный резистор R2. Мощность паяльника, подключаемого к регулятору, может составлять 40...90 Вт.

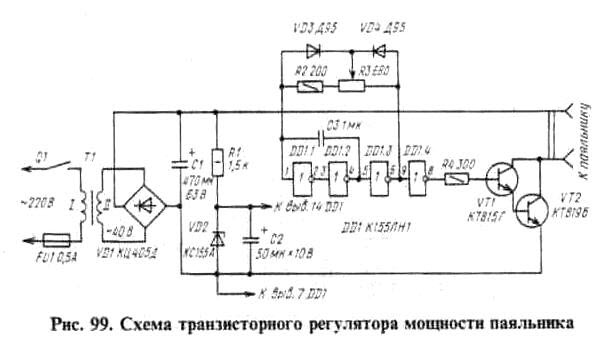

Для регулирования температуры паяльника напряжением 36 В можно использовать регулятор, схема которого показана на рис. 99. Напряжение сети понижается трансформатором Т1 и выпрямляется мостовым выпрямителем VD1. Пульсации сглаживаются конденсатором С1. На четырех логических элементах микросхемы DD1 собран генератор импульсов с регулируемой скважностью; частота импульсов составляет примерно 100 Гц. Составной транзистор VT1VT2 усиливает импульсы генератора по напряжению и току. Регулируя скважность импульсов, изменяют среднее значение тока через паяльник и температуру его жала.
В качестве микросхемы DD1 можно использовать также К155ЛАЗ, К155ЛЕ1 и их аналоги из серий К133. К158, КР1531, К555. Транзистор VT1 - КТ608 (А, Б), КТ3117 (A); VT2 - КТ819 (Б, В), КТ817 (Б-Г). Конденсатор С1 - типа К50-29, С2 - К50-16, СЗ - КМ-6. Трансформатор Т1 имеет магнитопровод ШЛ20х20, Обмотка I содержит 2000 витков провода ПЭВ-2 0,31, обмотка II - 365 витков провода ПЭВ-2 0,67.
Достоинством данного регулятора перед аналогичным тринисторным регулятором является возможность регулирования мощности паяльника при питании его от источника постоянного напряже
ния (например, от аккумуляторов в полевых условиях). В этом случае отпадает надобность в трансформаторе Т1, выпрямителе VD1.
