Рассмотрим возможность многократного использования гальванических элементов и батарей. Как известно, наибольший эффект дает зарядка асимметричным током при соотношении зарядного и разрядного токов 10 : 1.

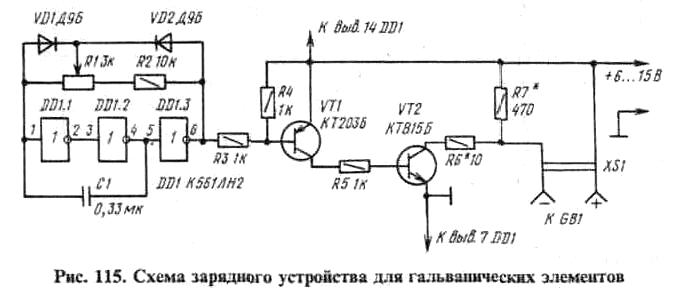

Схема зарядного устройства представлена на рис. 115. Генератор импульсов с регулируемой скважностью выполнен на логических элементах DD1.1-DD1.3. Частота следования импульсов около 100 Гц. На транзисторах VT1 и VT2 собран ключ, усиливающий импульсы генератора по току. Если на выходе логического элемента DD1.3 напряжение низкого уровня, транзисторы VT1, VT2 открыты, и через батарею, подключенную к гнездам XS1, протекает зарядный ток. При напряжении высокого уровня на выходе элемента DD1.3 оба транзистора закрыты и батарея GB1 разряжается через резистор R7. Переменным резистором R1 изменяют в небольших пределах соотношение длительностей открытого и закрытого состояний транзистора VT2, т. е. скважность импульсов асимметричного тока.
Микросхему К561ЛН2 можно заменить на К561ЛА7, К176ЛА7; транзистор VT1 - любой из серий КТ203, КТ361, КТ501, VT2 - любой из серий КТ815, КТ817, КТ3117, КТ608. Диоды VD1, VD2 - Д311, КД503, КД509, Д223 с любыми буквами.
Налаживание устройства состоит в подборке резисторов R6 и R7 по требуемым значениям зарядного и разрядного токов. Напряжение питания выбирают в пределах б... 15 В в соответствии с общим напряжением заряжаемых элементов. Зарядный ток выбирают исходя из (6...10)-часового режима заряда. Скважность импульсов
тока подбирают экспериментально - в зависимости от типа заряжаемых элементов.
