Иногда требуется сдвинуть фронт и спад прямоугольного
импульса. Простейшая схема реализация такой задачи показана на рис. 1.58. С
появлением на входе фронта импульса конденсатор С1 начинает заряжаться через
цепь VD1-R1, а с появлением спада — разряжается через VD2-R2. Это позволяет
раздельно устанавливать задержку переключения ЛЭ. Максимальное время задержки
фронта и спада импульса не может превышать 80% от
продолжительности входного сигнала.

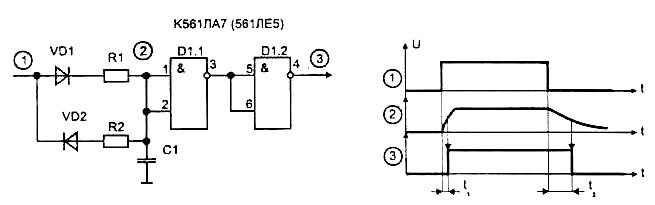

Рис. 1.58. Временная задержка импульса на RC-цепях

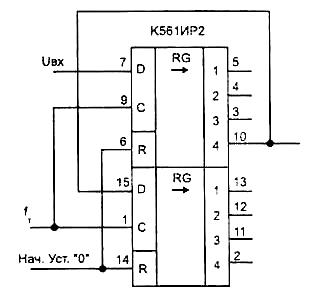

Рис. 1.59. Сдвигающий регистр
Пример цифрового способа получения задержки с использованием сдвигающего регистра показан на рис. 1.59.
Задержка зависит от используемого выхода и синхронизирована
с тактовой частотой генератора (последовательно можно включить любое количество
регистров). При наличии уровня лог. "1" на входе D по положительному
фронту
импульсов, приходящих с тактового генератора tт, происходит запись в регистр.
При очередном такте это значение сигнала последовательно
появляется на выходах регистра. Такая схема может вносить погрешность в длительность
выходного сигнала не больше, чем период тактовой частоты, и применима для
получения небольшой задержки. Для получения любой задержки сигнала иногда экономически
более выгодным является применение микросхем оперативной памяти вместе со схемой
управления (запись и чтение через необходимый интервал).
