• Выберете ClassWizard в меню View
• Выберете закладку Message Maps в панели ClassWizard
• Используйте диалоговую панель ClassWizard для выбора следующего события:
  Class Name: CGraphDlg
  Object ID: СGraphDlg
  Messages: WM_TIMER


• Нажмите кнопку Edit Code и напишите следующий код в функции OnTimer():

  BOOL CGraphDlg::OnTimer(UINT nIDEvent)
  {
  //....
  ////////Мой код начинается здесь///////////

  MessageBeep((WORD)-2);

  ////////Мой код заканчивается здесь///////////

  CDialog::OnTimer(UINT nIDEvent);
  }


• Сохраните и запустите программу.
• Вы должны слышать,что через каждые 500 миллисекунд компьютер будет подавать звуковой сигнал.
• Завершите программу Graph, перед тем как продолжить работу надо поместить функцию MessageBeep() в коментарий.
• Позже в этой главе вы включите в функцию OnTimer() дополнительный код.
• Постройте и выполните программу, и убедитесь, что компьютер перестал подавать звуковой сигнал.

Событие WM_PAINT

Событие WM_PAINT происходит каждый раз, когда необходимо перерисовать окно. Это бывает в таких случаях, когда, например, окно другой программы налажилось на вашу, то после закрытия той программы, в вашей программе программе круга уже не будет, так как его стерло другое окно. Если вы перетащили, к примеру, половину окна программы за рабочую облать, то опять же требуется перерисовка экрана. Windows сама не будет перерисовывать экран, она будет только генерировать сообщение WM_PAINT, а наша задача уже перерисовывать.
• Чтобы показать необходимость необходимость события WM_PAINT, напишем следующий код.

• Выберете ClassWizard в меню View
• Выберете закладку Message Maps в панели ClassWizard
• Используйте диалоговую панель ClassWizard для выбора следующего события:
  Class Name: CGraphDlg
  Object ID: IDC_DRAWGRAPHICS_BUTTON
  Messages: BN_CLICKED

• Щелкните на кнопку Add Fucntion и в раскрывшемся окне нажмите кнопку OK.

• Нажмите кнопку Edit Code и напишите следующий код в функции OnDrawgraphicsButton():

  BOOL CGraphDlg::OnDrawgraphicsButton()
  {
  // TODO: Add your message handler code here

  ////////Мой код начинается здесь///////////

  ///Создать объект контекста устройства(DC)
  CClientDC dc(this);

  //Создать новое перо
  CPen MyNewPen;
  MyNewPen.CreatePen(PS_SOLID, 10, RGB(255,0,0));

  //Выбрать перо
  CPen* pOriginalPen;
  pOriginalPen=dc.SelectObject(&MyNewPen);
  CRect MyRectangle(20, 10, 120,110);

  //Нарисовать круг
  dc.Ellipse(&MyRectangle);

  //Выбрать первоначальное перо
  dc.SelectObject(pOriginalPen);

  ////////Мой код заканчивается здесь///////////

  CDialog::OnPaint();
  }


• Сначала создается объект контексного устройства:
  ///Создать объект контекста устройства(DC)
  CClientDC dc(this);

• Затем создается новое перо красного цвета, толщиной линии 10 пикселов, и стилем заливки PS_SOLID - сплошная заливка:
  //Создать новое перо
  CPen MyNewPen;
  MyNewPen.CreatePen(PS_SOLID, 10, RGB(255,0,0));

• Далее выбирается новое перо:
  //Выбрать перо
  CPen* pOriginalPen;
  pOriginalPen=dc.SelectObject(&MyNewPen);

• Обратите внимение, что выборе нового пера, текущеее заменяется новым. Поэтому функция SelectObject возвращает указатель на первоначальное перо, который присваивает указатель pOriginalPen.
• Затем создается объект прямоугольника:
  CRect MyRectangle(20, 10, 120,110);

  Здесь вы указываете координаты верхнего левого и нижнего правого угла. На нашем примере мы задали прямоугольник, отстоящий на 20 пикселов по оси X от левой стороны и на 10 пикселов сверху. Таким образом мы задали квадрат со стороной 100 пикселов.

• Далее рисуется эллипс:
  //Нарисовать круг
  dc.Ellipse(&MyRectangle);

  Здесь рисуется эллипс, но на самом деле получается круг, так как координаты эллипса заданы квадратом. Круг является частным случаем эллипса.

• И в последнем операторе вы выбираете первоначальное перо:
  //Выбрать первоначальное перо
  dc.SelectObject(pOriginalPen);

• Посторойте и выполните программу Graph.
• Появиться окно ппрограммы.
• Щелкните на кнопке Draw Graphics.

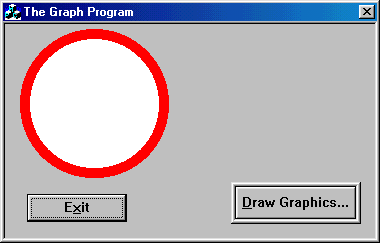

• Появиться такое окно вашей программы:

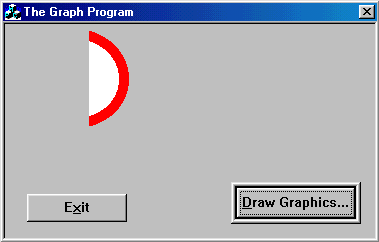

• Теперь сдвиньте окно вашей программы за рабочую область, так чтобы осталась только половина круга на экране, а затем верните окно в состояние поялной его видимости, оно у вас должно будет выглядеть так:




Код перерисовки

• Теперь кодгда вы убделись, что событие WM_PAINT необходимо, и окно в функции OnPaint() надо перерисовывать, добавим слдеующий код туда:

• Выберете ClassWizard в меню View
• Выберете закладку Message Maps в панели ClassWizard
• Используйте диалоговую панель ClassWizard для выбора следующего события:
  Class Name: CGraphDlg
  Object ID: CGraphDlg
  Messages: WM_PAINT


• Нажмите кнопку Edit Code и напишите следующий код в функции OnPaint():

  void CGraphDlg::OnPaint()
  {
  if (IsIconic())
  {
  //....
  }
  else
  {

  ////Мой код начинается здесь////

  OnDrawgraphicsButton();

  ////Мой код заканчивается здесь////

  //...
  }
  }


• Вы добавили функцию, которая будет каждый раз выполняться, когда окно будет необходимо перерисовать. Вспомните, что функция OnDrawgraphicsButton() рисует круг- соответственно изображение будет перерисовываться.

Модификация функции OnPoint()

• В предыдущем разделе вы перерисовывали экран с помощью функции OnDrawgraphicsButton(), в будущем мы напишем другой код в этой функции, поэтому ее выполнение не желательно. Значит, нам необходимо код переисовки экрана связать непосредственно с событием WM_POINT.

• Модифицируйте код в функции OnPaint() следующим образом:

  void CGraphDlg::OnPaint()
  {
  if (IsIconic())
  {
  //....
  }
  else
  {

  ////Мой код начинается здесь////

  // OnDrawgraphicsButton();

  ///Создать объект контекста устройства(DC)
  CPaintDC dc(this);

  //Создать новое перо
  CPen MyNewPen;
  MyNewPen.CreatePen(PS_SOLID, 10, RGB(255,0,0));

  //Выбрать перо
  CPen* pOriginalPen;
  pOriginalPen=dc.SelectObject(&MyNewPen);
  CRect MyRectangle(20, 10, 120,110);

  //Нарисовать круг
  dc.Ellipse(&MyRectangle);

  //Выбрать первоначальное перо
  dc.SelectObject(pOriginalPen);

  ////Мой код заканчивается здесь////

  //...
  }
  }


• Вы поместили функцию OnDrawgraphicsButton() в коментарий.
• Заменили оператор CClientDC dc(this) на CPaintDC dc(this), так как с этим контексным устройством работает функция OnPaint().
• Остальная часть кода осталась без изменения.
• Постройте и запустите программу Graph.
• Подвигайте окном Graph и убедитесь, что код перерисовки функции OnPaint() работает.
• Щелкните на кнопке Exit, чтобы ее завершить.
