Связывание событий с элементами управления

• Сейчас вам надо разработать диалоговую панель IDD_CUSTOM_DIALOG, с помощью, которой вы будете выбирать цвет круга. Вначале мы ее спроектируем, затем создадим новый класс, который будет отвечать за эту диалоговую панель, свяжем его с главным классом и свяжем элементы управления с событиями, и кодом.

  Проектирование диалоговой панели

  Сейчас мы визуально спроектируем диалоговую панель. Для этого вначале выбирете закладку "Resourse View" и раскройте пункт Graph Resource. Выполните слдеующие действия

• Щелкните правой кнопкой мыши на Вшфдщп.
• В появившемся контексном меню выбираем Insert Dialog(вставить диалог).
• Visual C++ создаст новый диалог c итендификатором IDD_DIALOG1, вам надо поменять его на IDD_CUSTOM_DIALOG.

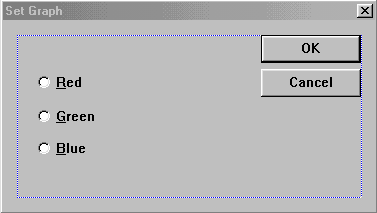

• С помощью панели Controls расставьте элементы, управления как показано на рис. 2.0 и согласно таблице 2.0.



  Таблица 2.0

  Объект	Свойство	Установка
  Dialog Box	ID	IDD_CUSTOM_DIALOG
  	Caption	Set Graph
  	Font	System, Size 10, страница Styles
  Radio Button	ID	IDC_RED_RADIO
  	Caption	&Red
  	Group	отмечен, страница General
  	Modal frame	отмечен, страница Extended Styles
  	Client edge	отмечен, страница Extended Styles
  	Static edge	отмечен, страница Extended Styles
  Radio Button	ID	IDC_GREEN_RADIO
  	Caption	&Green
  	Group	не отмечен, страница General
  	Modal frame	отмечен, страница Extended Styles
  	Client edge	отмечен, страница Extended Styles
  	Static edge	отмечен, страница Extended Styles
  Radio Button	ID	IDC_BLUE_RADIO
  	Caption	&Blue
  	Group	не отмечен, страница General
  	Modal frame	отмечен, страница Extended Styles
  	Client edge	отмечен, страница Extended Styles
  	Static edge	отмечен, страница Extended Styles

• Разместите радиокнопки обязательно в том порядке в котором они даны в таблице. Не забудьте установить свойство Group у радиокнопки Red. Это означает, что все три радиокнопки будут объединены в одну группу, и при выборе одной из них, значек "отмечено" будет перемещаться.
• Зайдите в Resource Symbols в меню View и убедитесь в том, что итендификаторы кнопок являются последовательные числа.

Связывание переменной с радиокнопками

• Теперь вам необходимо связать переменную с радиокнопками, которые вы разместили в диалоговой панели IDD_CUSTOM_DIALOG.
• Выполните правый щелчок по пункту IDD_CUSTOM_DIALOG, и выбирите пункт ClassWizard в меню View.
• Появиться диалоговая панель(Add class), которая спросит вас: создать новый класс или добавить в существующий. Вы выбираете создать новый Create a new class, и щелкаете по кнопке OK.
• В диалоговой панели New Class задайте имя CSetDlg. И щелкните по кнопке OK.
• Убедитесь, что окно в Class Name установлено на CSetDlg. Затем щелкните на пункт Member Varibles и выбирите пункт IDC_RED_RADIO.
• Нажмите на кнопку Add Varible и задайте в появившемся диалоговом окне Variable Name: m_RedRadio Category: Value Variable Type: int
• Щелкните по кнопке OK.
• Следовательно, когда значение перменной m_RedRadio равно 0 - выбрана радиокнопка RED, когда 1 - радиокнопка CREEN, когда 2 - радиокнопка BLUE.

Создание объекта класса CSetDlg

• В предыдущей главе вы создали класс CSetDlg(). Он является производным клссом от класса CDialog, а диалоговая панель IDD_CUSTOM_DIALOG связана с классом CSetDlg. C классом CSetDlg ассоциированы два файла : SetDlg.cpp и SetDlg.h.
• Теперь вы создадите объект класса CSetDlg. В объявление класса CGraphDlg(в файле CGraphDlg.h) добавьте следующий код, который объявляет переменную m_dlg объектом класса CSetDlg. Это нужно для того, чтобы мы могли иметь доступ к переменным класса CSetDlg:


  class CGraphDlg : public CDialog
  {
  // Construction
  public:
  CGraphDlg(CWnd* pParent = NULL); // standard constructor

  ////Мой код начинается здесь////

  CSetDlg m_dlg;

  ////Мой код заканчивается здесь////
  ...
  }


• Введенный вами код создает объект m_dlg класса CSetDlg.
• Однако, когда компилятор встречает слово CSetDlg в файле CGraphDlg, он его не поймет. Значит надо добавить следующий оператор #include в файл CGraphDlg, в самое начало:


  // GraphDlg.h : header file
  //

  ////Мой код начинается здесь////

  #include "SetDlg.h"

  ////Мой код заканчивается здесь////
  ...
  ...


Модификация кода кнопки Draw Graphics

• Сейчас вы модифицируете код функции OnDrawgraphicsButton следующим образом:

• Выберете ClassWizard в меню View
• Выберете закладку Message Maps в панели ClassWizard
• Используйте диалоговую панель ClassWizard для выбора следующего события:
  Class Name: CGraphDlg
  Object ID: IDC_DRAWGRAPHICS_BUTTON
  Messages: BN_CLICKED

• Щелкните на кнопку Add Fucntion и в раскрывшемся окне нажмите кнопку OK.

• Нажмите кнопку Edit Code и напишите следующий код в функции OnDrawgraphicsButton():

  BOOL CGraphDlg::OnDrawgraphicsButton()
  {
  // TODO: Add your message handler code here

  ////////Мой код начинается здесь///////////

  m_dlg.DoModal();

  ////////Мой код заканчивается здесь///////////

  }


• Вы добавили единственнный оперaтор:
  m_dlg.DoModal();

  который вызывает диалговую панель IDD_CUSTOM_DIALOG(выводит объект m_dlg).

• Хотя код еще не закончен, можно посмотреть частичто введенный код.
• Постройте и выполните программу.
• Нажмите на кнопку Draw Graphics, поэксперементируйте с радиокнопками.

Инициализация радиокнопок

• Вам необходимо включить в программу код, который инициализирует радиокнопку RED, выбирал ее при запуске программы.

• Выберете ClassWizard в меню View
• Выберете закладку Message Maps в панели ClassWizard
• Используйте диалоговую панель ClassWizard для выбора следующего события:
  Class Name: CGraphDlg
  Object ID: CGraphDlg
  Messages: WM_INITDIALOG

• Щелкните на кнопку Add Fucntion и в раскрывшемся окне нажмите кнопку OK.

• Нажмите кнопку Edit Code и напишите следующий код в функции OnInitDialog():

  BOOL CGraphDlg::OnInitDialog()
  {
  CDialog::OnInitDialog();
  //....
  ////////Мой код начинается здесь///////////

  ///Установить системный таймер
  int iInstallResult;
  iInstallResult=SetTimer(1, 50, NULL);
  if(iInstallResult==FALSE)
  {
  MessageBox("Cannot install timer",
  "Error message",
  MB_OK+MB_ICONERROR);
  }

  //Выбрать радиокнопку RED
  m_dlg.m_RedRadio=0;

  ////////Мой код заканчивается здесь///////////

  return TRUE; // return TRUE unless you set the focus to a control
  }


• Код, который вы ввели присваивает переменной m_RedRadio значение 0, используя для этого объект класса m_dlg, т.к. переменная m_RedRadio, является членом класса CSetDlg.

Добавление переменных элементов в класс CGraphDlg

• Теперь вам необходимо включить две переменные в класс CGraphDlg, так чтобы они были доступны из любой функции-элемента классаю
• Включите объявления в класс CGraphDlg слдеующим образом:


  class CGraphDlg : public CDialog
  {
  // Construction
  public:
  CGraphDlg(CWnd* pParent = NULL); // standard constructor

  ////Мой код начинается здесь////

  CSetDlg m_dlg;

  int m_Radius;
  int m_Direction;

  ////Мой код заканчивается здесь////
  ...
  }


Инициализация радиокнопок

• Вам нужно написать код, который инициализирует переменные m_Radius и m_Direction.

• Выберете ClassWizard в меню View
• Выберете закладку Message Maps в панели ClassWizard
• Используйте диалоговую панель ClassWizard для выбора следующего события:
  Class Name: CGraphDlg
  Object ID: CGraphDlg
  Messages: WM_INITDIALOG

• Щелкните на кнопку Add Fucntion и в раскрывшемся окне нажмите кнопку OK.

• Нажмите кнопку Edit Code и напишите следующий код в функции OnInitDialog():

  BOOL CGraphDlg::OnInitDialog()
  {
  CDialog::OnInitDialog();
  //....
  ////////Мой код начинается здесь///////////

  ///Установить системный таймер
  int iInstallResult;
  iInstallResult=SetTimer(1, 50, NULL);
  if(iInstallResult==FALSE)
  {
  MessageBox("Cannot install timer",
  "Error message",
  MB_OK+MB_ICONERROR);
  }

  //Выбрать радиокнопку RED
  m_dlg.m_RedRadio=0;

  m_Radius=50;
  m_Direction=1;

  ////////Мой код заканчивается здесь///////////

  return TRUE; // return TRUE unless you set the focus to a control
  }


• Код, который вы ввели инициализирует перменные m_Radius и m_Direction:

  m_Radius=50;
  m_Direction=1;

Связвание кода с событием Timer

В начале программы мы написали код, который генерирует событие WM_TIMER, каждые 500 миллискекунд. Теперь необходимо дополнить этот код:

• Выберете ClassWizard в меню View
• Выберете закладку Message Maps в панели ClassWizard
• Используйте диалоговую панель ClassWizard для выбора следующего события:
  Class Name: CGraphDlg
  Object ID: СGraphDlg
  Messages: WM_TIMER


• Нажмите кнопку Edit Code и напишите следующий код в функции OnTimer():

  BOOL CGraphDlg::OnTimer(UINT nIDEvent)
  {
  //....
  ////////Мой код начинается здесь///////////

  //MessageBeep((WORD)-2);

  m_Radius=m_Radius+m_Direction;
  if(m_Radius>=100)
  {
  m_Direction=-1;
  }
  if(m_Radius<=10)
  {
  m_Direction=1;
  }

  //Инициировать исполнение функции OnPaint() Invalidate(); ////////Мой код заканчивается здесь///////////

  CDialog::OnTimer(UINT nIDEvent);
  }


• Переменная m_Direction может принимать значения 1 или -1. Значит при выполнении оператора m_Radius=m_Radius+m_Direction; значение переменной будет уменьшаться или увеличиваться, взависимости от того какое значени имеет переменная m_Direction. Таким образом радиус круга будет то увеличиваться, то уменьшаться.
• Чтобы радиуск круга бузгранично не увеличивался и не уменьшался, вы написали следующую конструкцию операторов IF в функции OnTimer:
  if(m_Radius>=100)
  {
  m_Direction=-1;
  }
  if(m_Radius<=10)
  {
  m_Direction=1;
  }

  которые оперделяют: 1) если значение переменной m_Radius больше или равно 100, то переменная m_Direction принимает значение -1, и тогда радиус круга начинает уменьшаться. 2) когда значение переменной равно m_Radius меньше или равно 10, тогда все происходит наоборот.

• Последний оператор, который вы написали Invalidate() генерирует принудительно событие WM_PAINT, которое вызывает каждый раз функцию OnPaint().

Модификация кода, связанного с событием WM_POINT

• Выберете ClassWizard в меню View
• Выберете закладку Message Maps в панели ClassWizard
• Используйте диалоговую панель ClassWizard для выбора следующего события:
  Class Name: CGraphDlg
  Object ID: CGraphDlg
  Messages: WM_PAINT


• Модифицируйте код в функции OnPaint() следующим образом:

  void CGraphDlg::OnPaint()
  {
  if (IsIconic())
  {
  //....
  }
  else
  {

  ////Мой код начинается здесь////

  // OnDrawgraphicsButton();

  ///Создать объект контекста устройства(DC)
  CPaintDC dc(this);

  //Создать новое перо
  CPen MyNewPen;
  MyNewPen.CreatePen(PS_SOLID, 10, RGB(255,0,0));

  //Выбрать перо
  CPen* pOriginalPen;
  pOriginalPen=dc.SelectObject(&MyNewPen);
  // CRect MyRectangle(20, 10, 120,110);

  CRect MyRectangle(20, 10, 20+m_Radius*2,10+m_Radius*2);

  //Нарисовать круг
  dc.Ellipse(&MyRectangle);

  //Выбрать первоначальное перо
  dc.SelectObject(pOriginalPen);

  ////Мой код заканчивается здесь////

  //...
  }
  }


• Вы поместили старый код, в котором вы задавали координаты квадрата, в комментарий.
• Модифицировали старый код, так что радиус круга будет зависеть от переменной m_Radius. Мы написали:
  CRect MyRectangle(20, 10, 20+m_Radius*2,10+m_Radius*2);

  видно что, когда значение переменной m_Radius будет равно 50, то диаметр круга будет равен 20+50*2=120. Когда значение переменной m_Direction будет равно -1, то радиус будет уменьшаться.

  Управление цветом

• Программа Graph рисует круги красного цвета, чтоб изменять цвет круга - это делать надо с помощью панели IDD_CUSTOM_DIALOG. В упражнении, в конце этой главы, будет рассмотрен код, который позволяет рисовать круги выбраннго цвета. цвета.
