Лазерный модуль из DVD-RW привода



Сразу хочу предупредить, я не несу ответственности за Ваши действия! Все делаете на свой страх и риск!

На днях изготовил лазерный модуль для своего самодельного станка с ЧПУ и тут расскажу Вам как его изготовить своими руками.

Некоторые люди не верят, но лазером с DVD дисковода действительно можно поджигать спички,

резать тонкую пленку или выжигать на пластике и дереве.

И так, что нам понадобиться:

• Первое что я достал, это радиатор. Так как лазер при работе сильно греется, ему нужно куда то девать свое тепло.

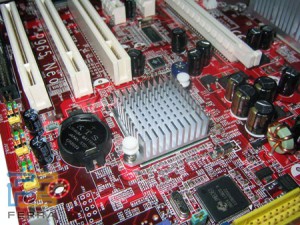

• Я использовал радиатор от старой материнской платы Asus. Что-то на подобии этого:

Далее нам нужен сам лазер.  Его можно достать в пишущих DVD-RW дисководах, другие не пойдут.

• Скорость дисковода должна быть более 16х. Я пока изготовил рабочий модуль испортил около 5 дисководов!
• Так что советую быть очень аккуратными. Последний донор был дисковод NEC-7173.

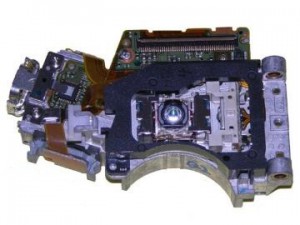

• Разбираем дисковод, достаем лазерную головку, выглядит примерно так:

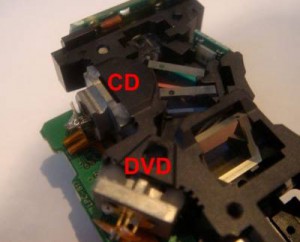

Находим нужный лазер, их там 2 (CD & DVD). Нам нужен тот у которого радиатор больше:



В крайнем случае можно экспериментально определить какой из них DVD, подав на них напряжение, CD будет светить тускло, а нужный ярко.

ВНИМАНИЕ! НЕ НАПРАВЛЯЙТЕ ЛАЗЕР В ГЛАЗА! ЛИШИТЕСЬ ЗРЕНИЯ! Но пока не спешите подключать лазер, для его питания нужен специальный драйвер.

Советую перед извлечением лазера перекусить шлейф идущий к лазеру, а не отпаивать его сразу.

Отпаивать его можно только тогда, когда вы замкнете проволочкой все контакты лазера, т.к. он боится статического электричества.

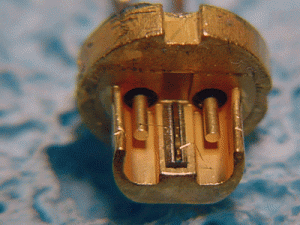

Так выглядит лазер который изъят из радиатора:

Как то так выглядит лазер в родном радиаторе:

А так выглядит мой лазер:

Свой лазер из родного радиатора я не извлекал.

После извлечения лазера, приступим к сборке драйвера.

• Для питания , как я уже сказал нужен специальный драйвер.
• На лазер нужно подавать определенный ток, а не напряжение.

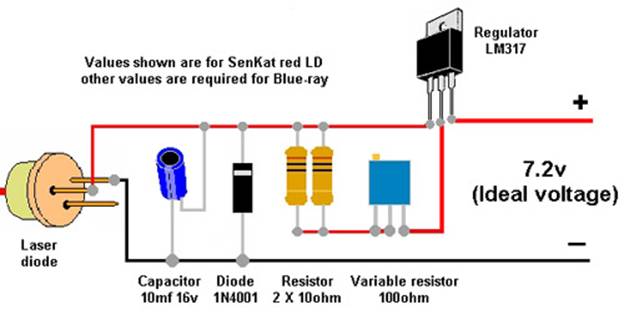

Я предлагаю одну из самых простых схе м:



Собираем данную схему, но к лазеру пока не подключаем. На LM317 установить радиатор!

Собираем все вместе. Сначала сверлим отверстие под провода к лазеру, потом для крепящих лазер болтов, и для крепления линзы.

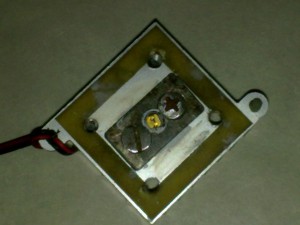

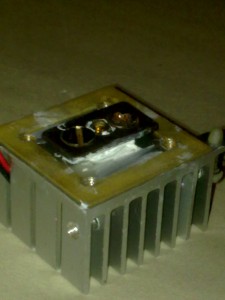

Где требуется нарезаем резьбу. Делаем планку которая будет прижимать сам лазер. Подробнее смотрим на фото:





Думаю понятно почему я не извлекал из родного радиатора, я просто планкой прижал его к большему радиатору.

Для лучшей проводимости смазал термо-пастой. При припаивании проводов, не снимайте проволоки, которая замыкает контакты лазера до подключения к драйверу.

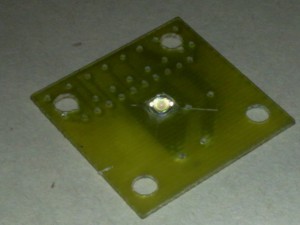

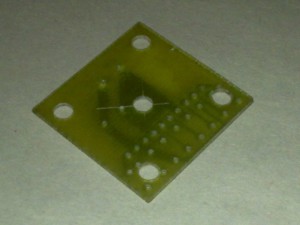

Линзу берем с той же лазерной головки, самую верхнюю, которая смотрит на диск. Закрепил я её на кусте текстолита.

Отпечатки на ней не ставим и в клей не вымазываем! Линза боится паров клея момент. Смотрим фото:





Устанавливаем, включаем лазер через драйвер, и настраиваем линзу так что бы получить минимальную точку.

У меня точка получается на расстоянии 1см до детали и примерно 2мм линзы к лазеру.

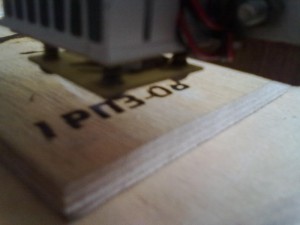

Ну и фото готового модуля в работе на станке с ЧПУ:

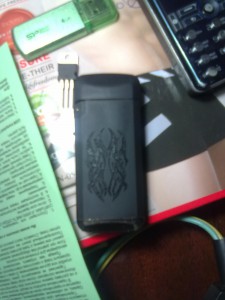

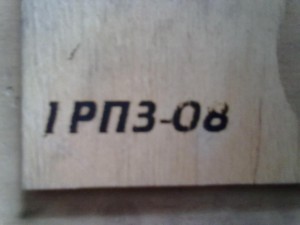

На светлом дереве конечно плоховато он выжигает, а вот если темный ластик, то отлично. Делаю вот такую гравировку:



Кто хочет могу сделать подобное под заказ, подробнее через контактную форму слева на экране, или пишите в комментарии.

Немного информации на последок:

• Лазер питается током примерно 250мА, в зависимости от скорости выбранного DVD привода.

У меня привод 22х с поддержкой LabelFlash. На такой лазер можно подать до 350мА.

• Если после Ваших манипуляций лазер перестал ярко гореть, значит он испортился!
• Драйвер можно питать напряжением от 7 до 30 вольт.

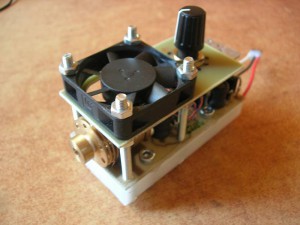

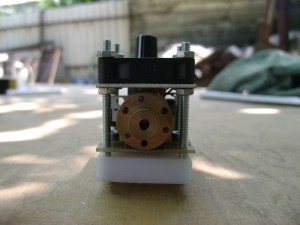

Синий лазерный модуль на 2Вт

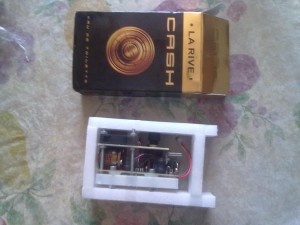

Всем привет! Вот приобрел себе лазерный модуль с синим лазерным диодом мощностью 2Вт, решил поделиться некоторой информацией и фото.



Лазер был куплен у польского жителя который занимается ихним изготовлением и продажей.

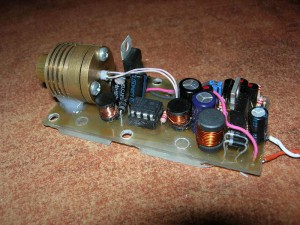

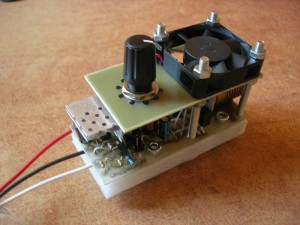

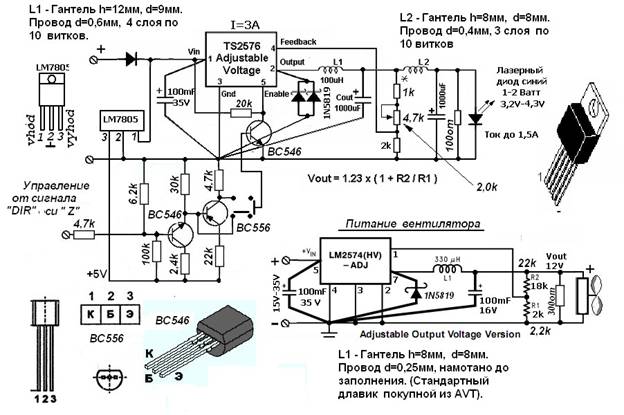

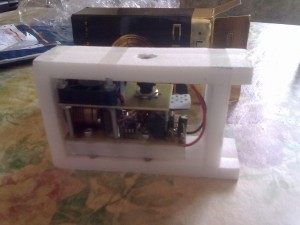

Стоимость готового модуля как на фото(Лазерная головка + драйвер управления питанием лазера) — 186 $.

Модуль будет применён для в основном для выжигания картин и портретов на самодельном станочке с ЧПУ.

Так же мощности хватит и на резку некоторых материалов таких как бумага(даже белая), картон, самоклеющаяся пленка и другие подобные материалы.



Вот маленькие характеристики:

• Мощность диода: 2 Вт
• Длинна волны: 445 нм
• Напряжение питания: 12-35 В
