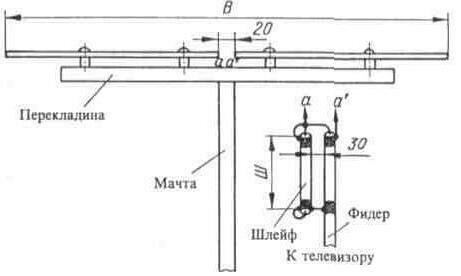

Простейшей телевизионной антенной, как уже было сказано, является разрезной полуволновый вибратор. Конструкция такой антенны показана на рис. 4. 1. Активная часть антенны - полуволновый вибратор - образована
Рис. 4. 1. Разрезной полуволновой вибратор
двумя металлическими трубками диаметром 15... 20 мм. Плечи вибратора четырьмя длинными шурупами (или винтами с гайками) через изоляционные втулки из пластмассы или с помощью обычных роликов крепятся на горизонтальной перекладине, установленной на вершине металлической или деревянной мачты. Перекладина обязательно должна быть изготовлена из изоляционного материала. Может быть использовано сухое дерево с покраской в несколько слоев масляной краской. Под головки шурупов или винтов подкладывают изоляционные шайбы, а отверстия в трубках вибратора делают диаметром, немного большим диаметра шурупов или винтов, чтобы они не касались трубок. Концы трубок нужно сплющить или вложить внутрь заглушки из дерева, чтобы предотвратить попадание влаги, а также свист, возникающий при сильном ветре. В принципе, трубки вибратора могут быть выполнены из любого металла, однако предпочтительнее медь или латунь, к которым легко припаять симметрирующее устройство.
Симметрирующее устройство, показанное на том же рисунке, выполняют в виде четвертьволнового симметрирующего шлейфа из того же кабеля, из которого выполнен фидер. Расстояние между фидером и шлейфом должно быть выдержано постоянным по всей длине шлейфа. Для этого можно использовать гетинаксовые распорки. Фидер и шлейф должны подходить к концам вибратора снизу. Ниже шлейфа фидер можно изгибать в нужную сторону и крепить к мачте любым способом, но в пределах шлейфа изгибы нежелательны. Если используется металлическая мачта, она не должна оказаться в пространстве между шлейфом и фидером.
Размеры антенны (В) и симметрирующего шлейфа (Ш) для любого из 12 метровых каналов сведены в табл. 4. 1. Размеры перекладины, расстояние между ней и вибратором, а также расстояние между втулками выбирают произвольно.
Таблица 4. Размеры антенны разрезной полуволновый вибратор
Как отмечалось ранее, коэффициент усиления разрезного полуволнового вибратора равен 0 дБ, диаграмма направленности имеет вид восьмерки в горизонтальной плоскости (т. е. вибратор одинаково принимает сигнал и спереди, и сзади) и форму окружности в вертикальной плоскости (т. е. вибратор одинаково принимает сигнал с любых углов места).

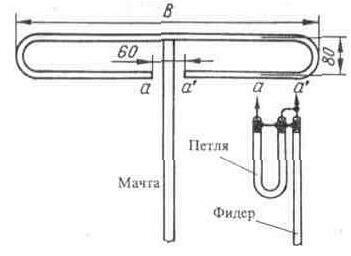

Антенна более простои конструкции - петлевой вибратор, называемый также шлейф-вибратор Пистолькорса, показана на рис. 4. 2. Оба плеча этого
Рис. 4. 2. Петлевой вибратор
вибратора выполнены в виде коротко замкнутых шлейфов с длиной каждого, приблизительно равной 1/4 длины волны. Середина верхней неразрезанной части вибратора является точкой нулевого потенциала, что позволяет в этой точке крепить вибратор к металлической мачте без изоляции.
Петлевой вибратор выполняют из тех же материалов, что и разрезной. Радиус закругления концов петлевого вибратора не имеет значения. В точках питания концы трубок можно расплющить. Коэффициент укорочения полуволнового петлевого вибратора значительно меньше зависит от диаметра трубки, чем коэффициент укорочения разрезного вибратора. Поэтому длина петлевого вибратора, выполненного из трубок диаметром 10... 20 мм, практически остается неизменной. Механическое соединение петлевого вибратора с мачтой можно выполнять любым способом: сваркой, заклепочным или винтовым соединением без изоляции.
Входное сопротивление петлевого вибратора составляет 292 Ома, но обычно приближенно его считают равным 300 Ом. Некоторые из первых отечественных телевизионных приемников имели симметричный антенный вход с входным сопротивлением также 300 Ом, и с такими телевизорами петлевой вибратор мог соединяться симметричным высокочастотным кабелем КАТВ с волновым сопротивлением 300 Ом. Для подключения к
петлевому вибратору 75-омного коаксиального кабеля необходимо симметрирующе-согласующее устройство в виде полуволновой петли, которое показано также на рис. 4. 2. Полуволновая петля уменьшает входное сопротивление антенны в 4 раза, ее выполняют из кабеля любой марки. Длина петлевого вибратора В и длина петли в развернутом. виде П для любого метрового канала приведены в табл. 4. 2.
Таблица 4. 2 Размеры антенны полуволновый петлевой вибратор
Если разрезной вибратор узкополосный и может принимать сигналы только того канала, на который рассчитана его длина, то петлевой вибратор имеет более широкую полосу пропускания. Поэтому он может удовлетворительно принимать сигналы по двум-трем каналам, соседним по частоте. При этом необходимо иметь в виду, что второй и третий, пятый и шестой каналы не являются соседними по частоте, между ними значительный частотный интервал, как видно из табл. 1. 1.
Вместо четвертьволнового короткозамкнутого шлейфа симметрирование полуволнового разрезного вибратора можно осуществить с помощью устройства на ферритовом кольце, которое показано на рис. 3. 5, а. Так же симметрирование и согласование с фидером петлевого вибратора можно выполнить без полуволновой петли с помощью такого же устройства на ферритовом кольце, но подключение этого устройства произвести согласно рис. 3. 5, 6. Такое симметрирование и согласование более компактно. Однако во втором случае сложнее герметизация, необходимая для наружной антенны во избежание попадания влаги. В то же время шлейф или петля в герметизации не нуждаются.
Обе рассмотренные антенны (полуволновые разрезной и петлевой вибраторы) ориентируются по направлению на передатчик так, чтобы они располагались в плоскости, перпендикулярной этому направлению. Однако ориентирование должно контролироваться по изображению на экране телевизора, которое должно иметь максимальную четкость по горизонтали и устойчивую синхронизацию, контрастность же картинки не обязательно должна получаться максимальной. Лучше всего ориентировать антенну при приеме телевизионной испытательной таблицы.
Простейшие антенны в диапазоне
дециметровых волн обычно не применяют, так как в этом диапазоне требуется получить
от антенны ощутимое усиление из-за меньшей напряженности поля.
