Встречаются такие условия, когда уверенный прием телевизионных передач оказывается невозможен из-за чрезмерно низкого уровня напряженности поля в точке приема. Это может быть связано с большим расстоянием до телевизионного передатчика, но иногда причина состоит в том, что неблагоприятен рельеф местности и точка приема расположена в ложбине. При этом прямому прохождению сигнала препятствует наличие холма или горной преграды. В таких условиях прибегают к использованию активного или пассивного ретранслятора.
Активный ретранслятор представляет собой совокупность приемной антенны, радиоприемника полного телевизионного сигнала, преобразователя частотного спектра, радиопередатчика преобразованного сигнала и передающей антенны. Преобразователь частотного спектра необходим для того, чтобы передача сигнала ретранслятором производилась на другом частотном канале относительно того канала, по которому сигнал был принят. Это требуется для устранения помех для тех телевизоров, которые могут попасть в зону, где возможен прием и основного сигнала, и ретранслируемого. В первые годы развития массового телевидения, когда число телевизионных центров было невелико, некоторые радиолюбительские коллективы создавали активные ретрансляторы для обеспечения возможности уверенного приема телевизионных передач в своем населенном пункте. В настоящее время сеть действующих
телевизионных центров и государственных активных ретрансляторов стала настолько густой, что выбрать свободный номер канала, не создающий помех сигналам окружающих передатчиков, порой оказывается невозможно. Поэтому органами министерства связи категорически запрещена постройка любительских активных ретрансляторов. Установка же государственных активных ретрансляторов производится по плану, с учетом уже действующих передатчиков в каждом регионе и их частотных полос. При этом зачастую для установки нового ретранслятора приходится изменять номера каналов действующих телецентров и ретрансляторов.
Пассивный ретранслятор отличается тем, что не содержит приемопередающей или усилительной аппаратуры, а прием и передача осуществляются исключительно антенными системами.
Различают пассивные ретрансляторы трех типов: преломляющего, отражающего и препятствия.
Ретранслятор преломляющего типа в простейшем случае представляет собой комбинацию двух остронаправленных антенн, одна из которых ориентирована па антенну передатчика, а вторая направлена в точку приема. Таким образом, производится переизлучение сигнала в нужном направлении.
Ретранслятор отражающего типа выполняется в виде одного или двух плоских антенных зеркал, которые обеспечивают изменение направления распространения сигнала. Антенны ретрансляторов преломляющего и отражающего типов должны быть выполнены с высокой точностью рабочих поверхностей при больших размерах полотен этих антенн, доходящих до сотен квадратных метров в телевизионном диапазоне частот. Кроме того, должна быть обеспечена жесткая фиксация рабочих поверхностей антенн в пространстве, что требует использования сверхжестких опор. Поэтому ретрансляторы преломляющего и отражающего типов в последнее время редко находят применение на государственных линиях связи и совершенно неприемлемы в радиолюбительских условиях для приема телевизионных передач.
Пассивный ретранслятор типа препятствия был предложен в 1954 г. Г. 3. Айзенбергом и А. М. Моделем. Такой ретранслятор представляет собой металлическую поверхность, расположенную между передатчиком и приемником, находящимся относительно передатчика в зоне тени (рис. 5. 13). В отсутствие ретранслятора антенна передатчика, установленная в точке А, практически не создает в точке приема Б электромагнитного поля, так как точка приема затенена. При установке на пути распространения сигнала в точке В препятствия, в точке Б возникает поле. Это связано с тем, что

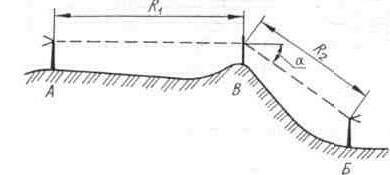

Рис. 5. 13. К пояснению установки пассивного ретранслятора
препятствие в соответствии с принципом Гюйгенса возбуждается падающей на него волной и становится источником вторичного излучения. При соответствующем выборе формы и размеров препятствия напряженность поля в точке Б может оказаться значительной и достаточной для уверенного приема телевизионного сигнала. Роль препятствия в том, что на трассе распространения сигнала образуются поверхность с нулевой напряженностью поля на той стороне, которая обращена к пункту приема.
Деформации рабочей поверхности ретранслятора типа препятствия, вызванные ветром, или отклонения ее из-за неточности изготовления не влияют на интенсивность излучения и на уровень напряженности поля в точке приема. Это - основное преимущество ретрансляторов типа препятствия перед ретрансляторами преломляющего и отражающего типов. Поэтому полотно ретранслятора типа препятствия может быть выполнено не в виде жесткой металлической конструкции, а в виде проволочной сетки, жесткость же конструкции рамы такой сетки определяется исключительно необходимой механической прочностью. Отпадает также необходимость выполнения юстировки рабочей поверхности ретранслятора после его установки, обязательной для ретрансляторов преломляющего и отражающего типов. Все это указывает на то, что пассивные ретрансляторы типа препятствия могут найти широкое применение для уверенного приема телевизионных передач в сложных рельефных условиях при их установке радиолюбителями.
Оптимальная форма полотна ретранслятора типа препятствия - дугообразная. Однако практически из-за того, что горизонтальные размеры полотна значительно меньше расстояния до ретранслируемого передатчика, дуга вырождается в прямую, и такие же результаты дает полотно прямоугольной формы. Полотно ретранслятора устанавливают в вертикальной плоскости, перпендикулярной линии, соединяющей точки А и Б. Установка полотна ретранслятора на опорах показана на рис. 5. 14. Наибольшая высота полотна равна высоте зоны Френеля и может быть определена по формуле
Наибольшая ширина полотна определяется допустимой расфазировкой полей, излученных серединой и краями полотна:

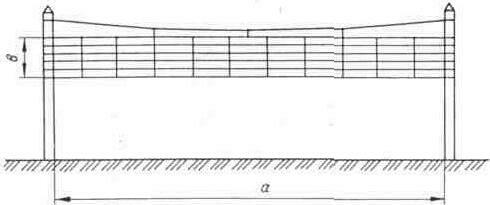

Рис. 5. 14. Полотно Пассивного ретранслятора
В этих формулах L - длина волны принимаемого телевизионного канала, а -угол между направлениями падающего на полотно поля и излученного поля на пункт приема, R2 - наклонное расстояние между полотном ретранслятора и приемной антенной. Формулы справедливы, когда расстояние между передающей антенной и ретранслятором значительно больше расстояния между ретранслятором и приемной антенной. В противном случае вместо R2 следует подставлять в формулу значение R1R2/(R1 + R2). Размеры полотна получаются в метрах, если также в метрах выражены расстояния.
При расчете размеров пассивного ретранслятора следует учесть, что полученные размеры являются максимально допустимыми: увеличение этих размеров приводит к снижению эффективности ретранслятора. Фактически в диапазонах I и II метровых волн эти размеры могут оказаться реально невыполнимыми. Приведем следующий пример. Допустим, расстояние от передатчика до ретранслятора R1 =30 км, расстояние от ретранслятора до приемной антенны R2 = 1 км, а угол между этими направлениями а = 10°. Тогда для первого телевизионного канала с длиной волны L = 6 м наибольшая высота полотна получится равной 17, 3 м, а наибольшая ширина полотна 132 м. В таких условиях полотно может быть выполнено меньших размеров, хотя эффективность ретранслятора, которая пропорциональна площади поверхности полотна, уменьшится. Для тех же условий, если ведется прием передач по 12-му каналу с длиной волны 1, 32 м, размеры полотна оказываются уже ближе к реальности: высота -3, 7 м, ширина - 61, 3 м. Наконец, для 33-го канала дециметрового диапазона волн при длине волны 0, 53 м размеры полотна получаются еще меньше: высота - 1, 5 м, и ширина - 39, 1 м.

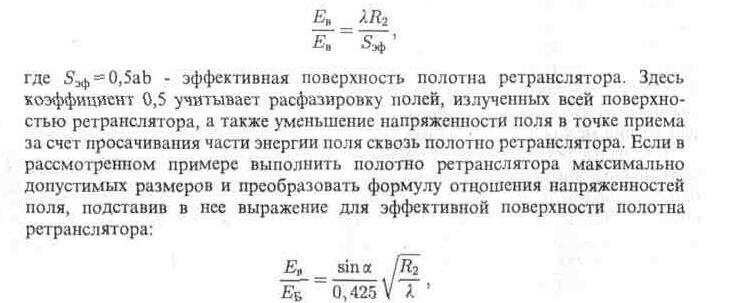

Эффективность пассивного ретранслятора типа препятствия можно характеризовать отношением напряженности поля в точке размещения ретранслятора к напряженности поля в точке приема:
напряженность поля в точке приема окажется в 5, 3; 11, 2 и 18 раз меньше напряженности поля в точке установки ретранслятора соответственно для 1, 12 и 33-го каналов.
Из преобразованной формулы видно, что при малых углах а напряженность поля в точке приема обратно пропорциональна этому углу, а ее зависимость от расстояния до ретранслятора и от длины волны слабее,
поскольку их значения входят в формулу под знаком радикала, если размеры полотна выбраны максимально допустимыми. В то же время максимальные размеры полотна зависят от длины волны, с уменьшением длины волны они также уменьшаются, особенно высота полотна, которая зависит от длины волны в первой степени. Таким образом, эффективность ретранслятора при уменьшении длины волны можно было бы увеличить, если бы можно было увеличить размеры полотна сверх максимально допустимых. Это оказывается возможно, если полотно сделать не сплошным, а состоящим из нескольких горизонтальных полос, перекрывающих зоны Френеля через одну, т. е. одного знака. В связи с тем, что в дециметровых диапазонах волн максимально допустимая высота полотна оказывается небольшой, можно выполнить полотно из двух или трех полос, причем высота каждой полосы и расстояние между ними по высоте берутся равными найденному значению максимальной высоты полотна. Такие ретрансляторы называются многоэлементными.
Эффективность многоэлементного ретранслятора типа препятствия возрастает пропорционально квадрату числа полос. Таким образом, если в приведенном примере выполнить полотно ретранслятора для 33-го канала из трех полос высотой 1, 5 м каждая с расстоянием между ними по высоте также 1, 5 м, эффективность ретранслятора увеличится в 9 раз. При этом напряженность поля в точке приема окажется уже не в 18 раз меньше напряженности поля в точке установки ретранслятора, а всего в два раза.
На равнинной местности при большой протяженности трассы использование радиолюбительских пассивных ретрансляторов типа препятствия становится нереальным по следующим причинам. Установка ретранслятора должна производиться в такой точке трассы, где напряженность поля достаточно велика, а эта точка обычно находится за десятки километров от точки приема. С увеличением этого расстояния падает эффективность ретранслятора при равной эффективной поверхности полотна. Угол между направлениями падающего на ретранслятор поля и излученного на пункт приема уменьшается до долей градуса, что приводит к увеличению максимально допустимой высоты полотна. При этом установка многоэлементного ретранслятора даже для дециметрового диапазона становится нереальной в связи с тем, что у ретрансляторов в таких условиях высота каждой полосы и расстояний между ними по высоте оказываются недопустимо большими.
Пассивные ретрансляторы типа препятствия целесообразно устанавливать в условиях, когда точка приема закрыта в направлении на передатчик близкорасположенной высокой преградой, а на вершине этой преграды, на которой будет установлен ретранслятор, напряженность поля сигнала достаточно велика. Тогда полотно ретранслятора удается выполнить максимально допустимых размеров даже для первого телевизионного канала, а для 12-го канала ретранслятор может быть выполнен многоэлементным.
Рассмотрим теперь практическое исполнение полотна ретранслятора. Теория пассивных ретрансляторов основана на предположении, что препятствие представляет собой сплошной металлический лист. Однако на практике полотно выполняют в виде проволочной сетки. Такие сетки хорошо отражают электромагнитные волны, если поляризация падающего поля параллельна проводам сетки. Тогда при горизонтальной поляризации сигнала полотно должно быть выполнено в виде горизонтальных проводов, а при вертикальной
поляризации - вертикальных. Расстояние между проводами должно быть значительно меньше рабочей длины волны. Можно считать достаточным, если их отношение будет не менее 20. Диаметр проводов также имеет значение: чем больше диаметр проводов, тем меньше просачиваемая мощность и тем лучше работает полотно. Хорошие результаты при изготовлении полотна ретранслятора дает антенный канатик. Для обеспечения прочности провода полотна можно скрепить поперечными проводами любого диаметра, пропояв все точки пересечений. Расстояния между поперечными проводами выбирается произвольно из соображений механической прочности. Полотно ретранслятора устанавливают на двух или нескольких опорах. Если используются промежуточные опоры, все части полотна должны находиться в одной плоскости. Прямоугольная форма полотна обеспечивается его подвеской к капроновому шнуру. Изолировать полотно от опор нет необходимости. Высота нижней кромки полотна над поверхностью земли должна быть не менее нескольких длин волны принимаемого канала.
При использовании пассивного
ретранслятора приемная антенна должна быть ориентирована в направлении на его
полотно не только по азимуту, но также и по углу места. Поэтому геометрическая
ось антенны оказывается не горизонтальной, как обычно, а должна располагаться
под соответствующим углом к горизонту.
