Это устройство отличается своей простотой и малыми габаритами. Оно издает довольно неприятный звук и может использоваться как индивидуальное средство подачи сигнала тревоги, чтобы привлечь внимание окружающих или же применяться в составе любой системы охранной сигнализации.
При изготовлении сирены использована широко распространенная микросхема звукового усилителя К174УН14 (TDA2003), которая включена в режиме автогенератора, рис. 3.5. На ее выходе будут прямоугольные импульсы. При этом частота звука определяется емкостью конденсатора С2 и в небольших пределах может меняться подстроенным резистором R2.
В схеме генератора используется особенность внутренней структуры микросхемы. Внутри корпуса уже имеется резистор отрицательной обратной связи между выходом (вывод 4) и входом (2), а положительная обратная связь на вход DA1/1 поступает с делителя, состоящего из резисторов R1-R2.
Рабочая частота автогенератора настраивается на максимальную громкость звука. Частота в этом случае будет совпадать с резонансной для пьезоизлучателя (обычно это около 2...4 кГц — зависит от типа используемого звукового излучателя).
Для того чтобы схема меньше потребляла энергии, в качестве звукового сигнализатора применяется пьезоизлучатель СП-1 (в крайнем случае подойдут два пьезоизлучателя ЗП-1).
Для получения максимальной отдачи от пьезоизлучателя (В1) на него требуется подать повышенное переменное напряжение (с амплитудой не менее 25 В). Это достигается при помощи включения В1 через автотрансформатор Т1.
Автотрансформатор можно изготовить самостоятельно на основе железа от выходного или согласующего трансформатора, применяемого в малогабаритных радиоприемниках. Имеющиеся в них обмотки удаляем, а на их место наматываем 100+800 витков проводом ПЭВ диаметром 0,1 мм.
В качестве Т1 удобно использовать также трансформатор от старых моделей телефонных аппаратов. Потребуется только удалить верхнюю обмотку и вместо нее намотать 100...150 витков таким же проводом. Число витков в обмотке (2-3) зависит от напряжения питания схемы и берется максимальным при Uпит=9...12 В.
Если предполагается работа автогенератора в долговременном режиме — микросхема DA1 крепится к теппоотводу.
Цепь из элементов R3-C4 предотвращает возбуждение автогенератора на более высоких частотах.
Схема автогенератора сохраняет работоспособность при изменении питающего напряжения от 2,7 до 15В. Потребляемый ток составляет при 3 В — 30 мА, 10В — 200 мА. В автономном варианте в качестве элементов питания могут использоваться три или четыре аккумулятора Д-0.26Д.
Схема не критична к точности номиналов и типам используемых радиодеталей. Единственное требование к ним — малые габариты, например подстроечный резистор R2 типа СПЗ-19а.

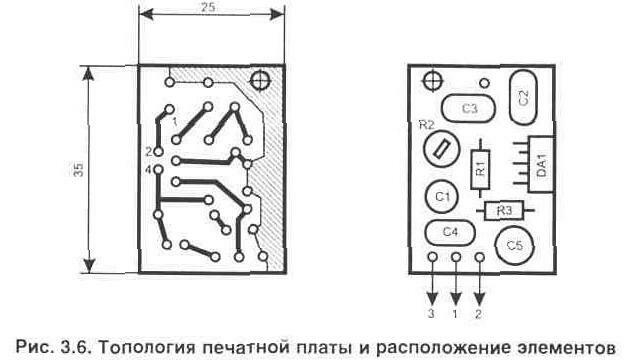

Все детали схемы, кроме трансформатора Т1, размещаются на односторонней печатной плате размером 35х25 мм, рис. 3.6.
