С появлением быстродействующих инфракрасных излучателей, прежде всего - ИК диодов, быстро растет интерес к спектру электромагнитных колебаний, имеющих длину волны l=0,8.. .1,3 мкм. Важной особенностью ИК диода является то, что он способен сконцентрировать в короткой вспышке* мощность Римп, в сотни раз превышающую мощность непрерывного его излучения Рнепр. С соответствующим (в ЦРимп /Рнепр раз) увеличением его «дальнобойности».
ИК излучение может быть пространственно преобразованосжато в узкий пучок, сфокусировано, отражено, изогнуто и др. самыми обычными оптическими средствами - линзами, зеркалами, световодами. Важно и то, что в этом диапазоне электромагнитных излучений земная атмосфера сохраняет достаточно высокую прозрачность.
ИК - свободный диапазон. Работа в нем не требует от кого-то - разрешения, кому-то - оплаты и др. В отличие от СВЧ радиодиапазонов, имеющих тот же характер распространения волн, но уже поделенных между старыми и новыми «хозяевами».
Все это может оказаться существенным и при обычном, традиционном использовании электромагнитного излучения - для нужд связи, например, но особенно - в новых приложениях.
Владельцы современных телевизоров, видеомагнитофонов, кондиционеров и др. уже познакомились с инфракрасной техникой:
пульты дистанционного управления многими бытовыми аппаратами используют кодированное ИК излучение. Но это - лишь одно из его применений.

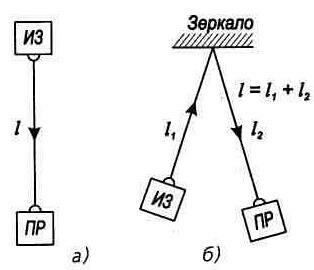

Устройство невидимого ИК барьера, пересечение которого будет зафиксировано охранной системой, показано на рис. 28. В него входит ИЗ - импульсный генератор-излучатель и ПР - фотоприемник, реагирующий лишь на его импульсы.
Рис. 28. ИК барьер
В ИК барьер может быть включено и «зеркало» - пассивный отражатель И К лучей.
Расстояние l, на которое можно разнести фотоприемник и излучатель, зависит от мощности ИК импульсов Римп : l=кЦРимп , где к - коэффициент, учитывающий конструктивные особенности излучателя и реальной чувствительности фотоприемника, его способности выделять на фонепомех сигнал своего ИК излучателя.
Основа инфракрасной техники - импульсные ИК генераторы. Рассмотрим ряд практических их схем и конструкций, которые могут войти в охранную систему нужной конфигурации или быть использованы как-то иначе.
*) Длительность фронта tф и спада tсп ИК вспышки зависит от типа ИК диода. Обычно tф @ tсп=0,1...0,5 мкс. Но существуют ИК диоды, обладающие и значительно большим быстродействием, например, ЗЛ139В с tф @ tсп@0,003 мкс.
