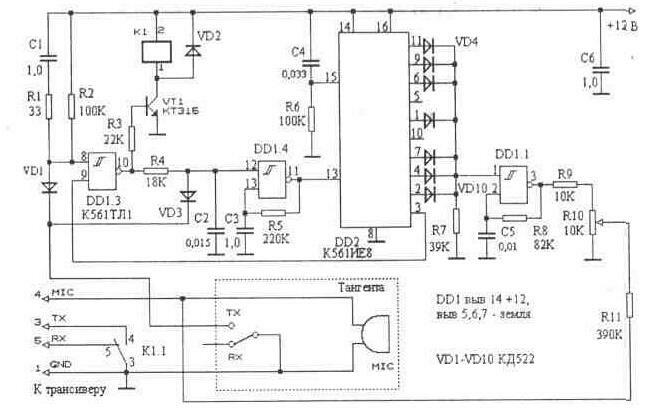

В некоторых случаях сигнал "конец передачи" представляет собой не просто тональный сигнал, а телеграфный код буквы "К" или "R". Схема простого формирователя буквы "К" приведена на рис. 5.19. Формирователь собран на двух микросхемах 561 серии, что обеспечивает минимальное потребление и позволяет непосредственно использовать источник питания трансивера. Схема работает следующим образом. При положении переключателя тангенты в режиме RX на входы 8 и 9 микросхемы DD1.3 подано напряжение логической "1" и на выходе этого элемента устанавливается напряжение логического "0". При этом транзистор VT1 закрыт и ток через обмотку реле К1 не протекает. Контакты реле 3 и 5 замкнуты и трансивер работает в режиме приема.
Через резистор R4 на вход 12 элемента DD1.4 подается напряжение логического "0" и генератор тактовых импульсов, собранный на этом элементе, блокируется. При переключении тангенты в режиме ТХ на вход 8 элемента DD1.3 подано напряжение логического "0" и на выходе этого элемента устанавливается напряжение логической "1". При этом транзистор VT1 открывается, срабатывает реле и замыкаются контакты 3 и 4, что приводит к переключению трансивера в режим передачи. Напряжение логического "0" через диод VD3 поступает на вход 12 элемента DD1.4 и продолжает блокировать генератор тактовых импульсов. После отпускания переключателя тангенты напряжение на контакте 8 элемента DD1.3 повышается постепенно за счет разряда конденсатора С2 через резистор R1. При этом транзистор VT1 открыт, контакты реле 3 и 4 замкнуты и трансивер продолжает работать в режиме передачи. Напряжение логической "1" через резистор R4 подается на вход 12 элемента DD1.4 и генератор начинает вырабатывать тактовые импульсы. Эти импульсы поступают на вход счетчика-распределителя (контакт 13 микросхемы DD2). Первый тактовый импульс приводит к установлению на выходе 3 счетчика-распределителя напряжения логического "0", которое поступает на вход 9 элемента DD1.3. Этот сигнал обеспечивает работу трансивера в режиме передачи до окончания формирования буквы "К". Последующие импульсы тактового генератора приводят к последовательному появлению напряжения логической "1" на выходах счетчика-распределителя.
Рис. 5.19
С помощью диодов VD4 — VD10 выходные сигналы объединяются для формирования "точек", "тире" и пауз, соответствующих телеграфному коду буквы "К". Естественно, можно сформировать телеграфные коды, соответствующие и другим буквам алфавита. Для формирования буквы "R" диоды нужно подключить к выводам 11, 6, 5,1 и 7. Появление на выходе 3 счетчика-распределителя напряжения логической "1" переключает элемент DD1.3, блокирует генератор тактовых импульсов и переключает трансивер в режим приема. На элементе DD1.1 собран генератор сигнала звуковой частоты. Через делитель на резисторах R9 — R11 этот сигнал поступает на микрофонный вход трансивера. Цепь R6C4 обеспечивает начальную установку счетчика-распределителя при включении питания. Конденсаторы С2 и С6 обеспечивают подавление импульсных помех. Настройка устройства сводится к подбору конденсатора С5 и резистора R8 для установки желаемого тона звукового сигнала. Подбором СЗ и R5 устанавливается желаемая длительность
звучания сигнала. Если устройство формирует более одной буквы "К", то следует уменьшить величину резистора R2.
