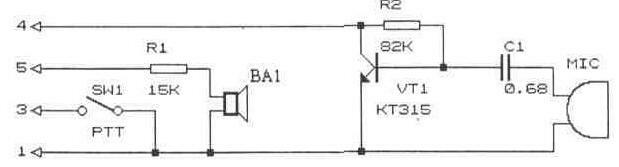

В условиях повышенного уровня шума и когда нежелательно прослушивание сообщений вашего корреспондента, к трансиверу целесообразно подключить микротелефонную трубку с кнопкой переключения "прием-передача". Схема такой трубки, в которой используются динамические микрофон и телефон, приведена на рис. 5.21.
Рис. 5.21
Приведенная схема рассчитана на использование с трансиверами, у которых на разъем для подключения тангенты выведен сигнал усилителя низкой частоты приемника. При использовании электретного микрофона усилитель на транзисторе VT1 не требуется.
